移除後方風扇控制板

請您依照本節中的指示移除後方風扇控制板。此程序必須由經過培訓的維修技術人員執行。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
  • 執行此程序時，現場需要兩個人和一台最大可承重 400 磅（181 公斤）的起重設備。如果您還沒有可用的起重設備，Lenovo 提供了 Genie Lift GL-8 material lift，可在 Data Center Solution Configurator。訂購 Genie Lift GL-8 material lift 時，請確保包含腳踏釋放煞車和負荷平台。

程序

  1. 將系統滑動箱從機箱中拉出，然後放在升降平臺上。請參閱卸下系統滑動箱。
  2. 從後方風扇控制板拔掉纜線。
  3. 卸下後方風扇控制板組件。

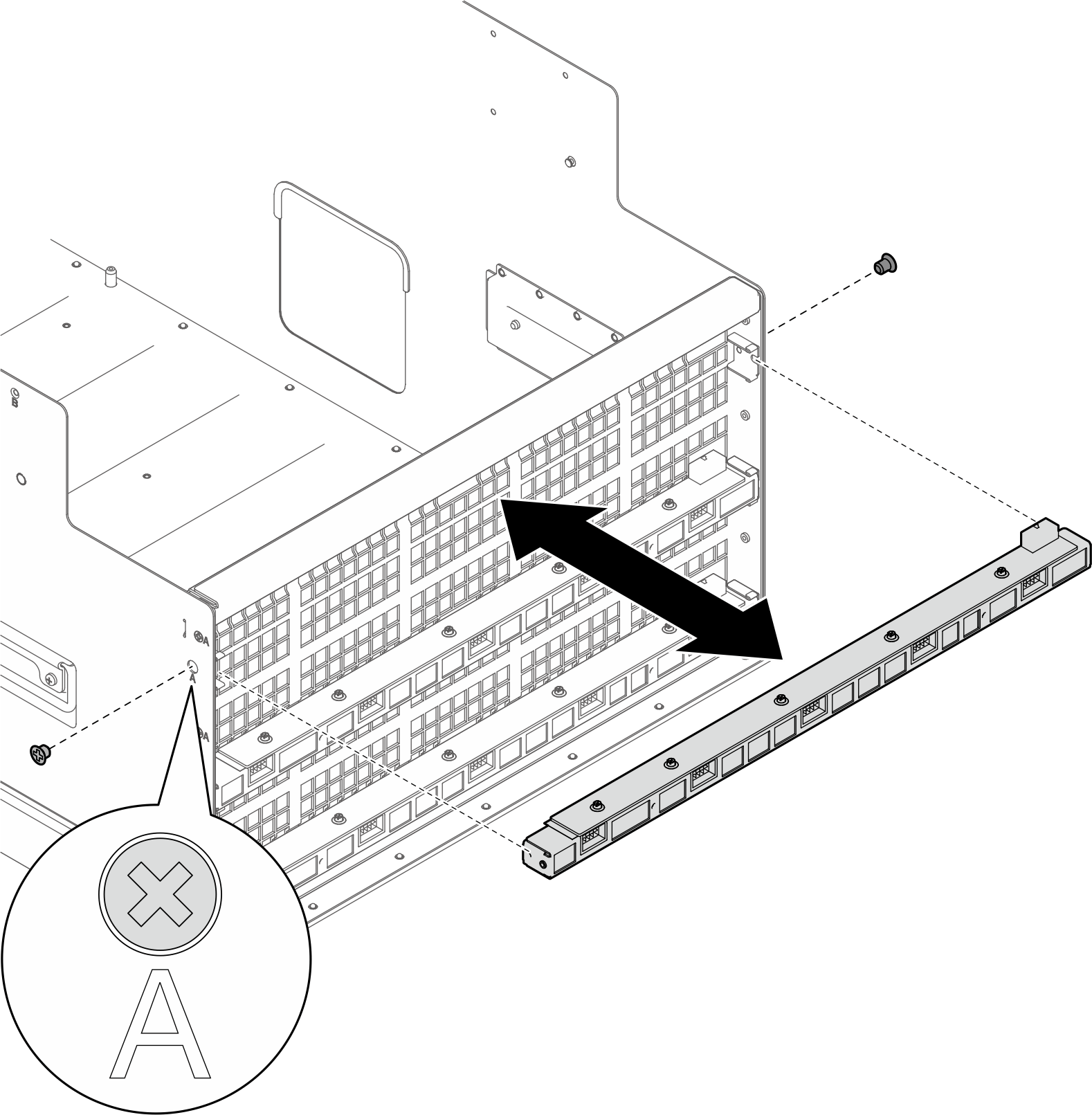

    1. 鬆開系統滑動箱兩側標有 A 的兩顆螺絲。
    2. 從系統滑動箱卸下後方風扇控制板組件。
      圖 1. 卸下後方風扇控制板組件
      Rear fan control board assembly removal

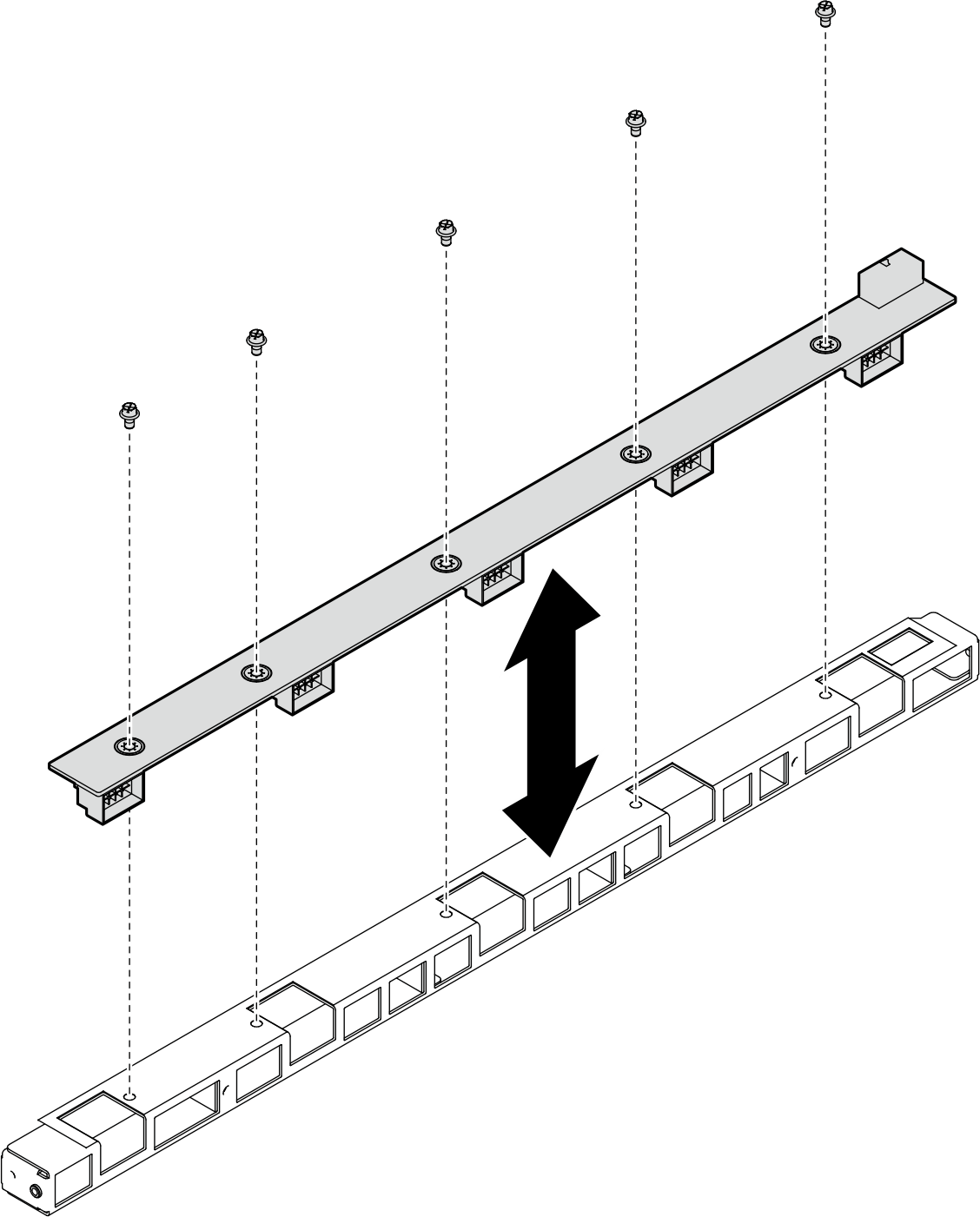

  4. 如有需要，請鬆開五個螺絲，從托架卸下後方風扇控制板。
    圖 2. 卸下後方風扇控制板
    Rear fan control board removal

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
