Retrait d’un module dissipateur thermique et GPU H100/H200

Suivez les instructions de la présente section pour retirer un module dissipateur thermique et GPU H100/H200. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement
  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
  • Assurez-vous d’inspecter les connecteurs et les sockets du GPU et de la Carte mère du GPU. N’utilisez pas l’unité GPU ou la Carte mère du GPU si ses connecteurs sont endommagés ou manquants, ou si des débris se trouvent dans les sockets. Remplacez le GPU ou la Carte mère du GPU par un nouveau composant avant de poursuivre la procédure d’installation.
  • Le GPU et le dissipateur thermique font partie du même composant. Ne séparez pas le dissipateur thermique du GPU.
  • L'illustration suivante présente la numérotation relative au Module dissipateur thermique et GPU, ainsi que la numérotation des emplacements associés dans XCC.


    Numérotation du Module dissipateur thermique et GPUNumérotation des emplacements dans XCC
    GPU 1Emplacement 21
    GPU 2Emplacement 24
    GPU 3Emplacement 22
    GPU 4Emplacement 23
    GPU 5Emplacement 17
    GPU 6Emplacement 20
    GPU 7Emplacement 18
    GPU 8Emplacement 19
Remarque
Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :
  • Tournevis dynamométrique qui peut être défini sur 0,6 newton-mètre, 5,3 pouces-livres
  • Embout prolongé Torx T15 (6 pouces de long)

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez tous les blocs d'alimentation. Voir Retrait d'une unité de bloc d'alimentation remplaçable à chaud.
    2. Retirez tous les ventilateurs avant. Voir Retrait d’un ventilateur remplaçable à chaud avant.
    3. Retirez l’ensemble des unités remplaçables à chaud 2,5 pouces et des obturateurs de la baie d’unité (le cas échéant) des baies d’unité. Voir Retrait d'une unité remplaçable à chaud 2,5 pouces.
    4. Retirez la Navette GPU 8U du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette du GPU 8U.
    5. Retirez la complexe d’alimentation. Voir Retrait du complexe d’alimentation.
    6. (Module dissipateur thermique et GPU 2, 4, 5 et 7 uniquement) Retirez le conduit de ventilation du GPU. Voir Retrait d’un conduit d’aération de GPU H100/H200.
  2. Retirez le cache en plastique du Module dissipateur thermique et GPU.
    Figure 1. Retrait du cache en plastique
    Plastic cover removal
  3. Retirez le module dissipateur thermique et GPU.

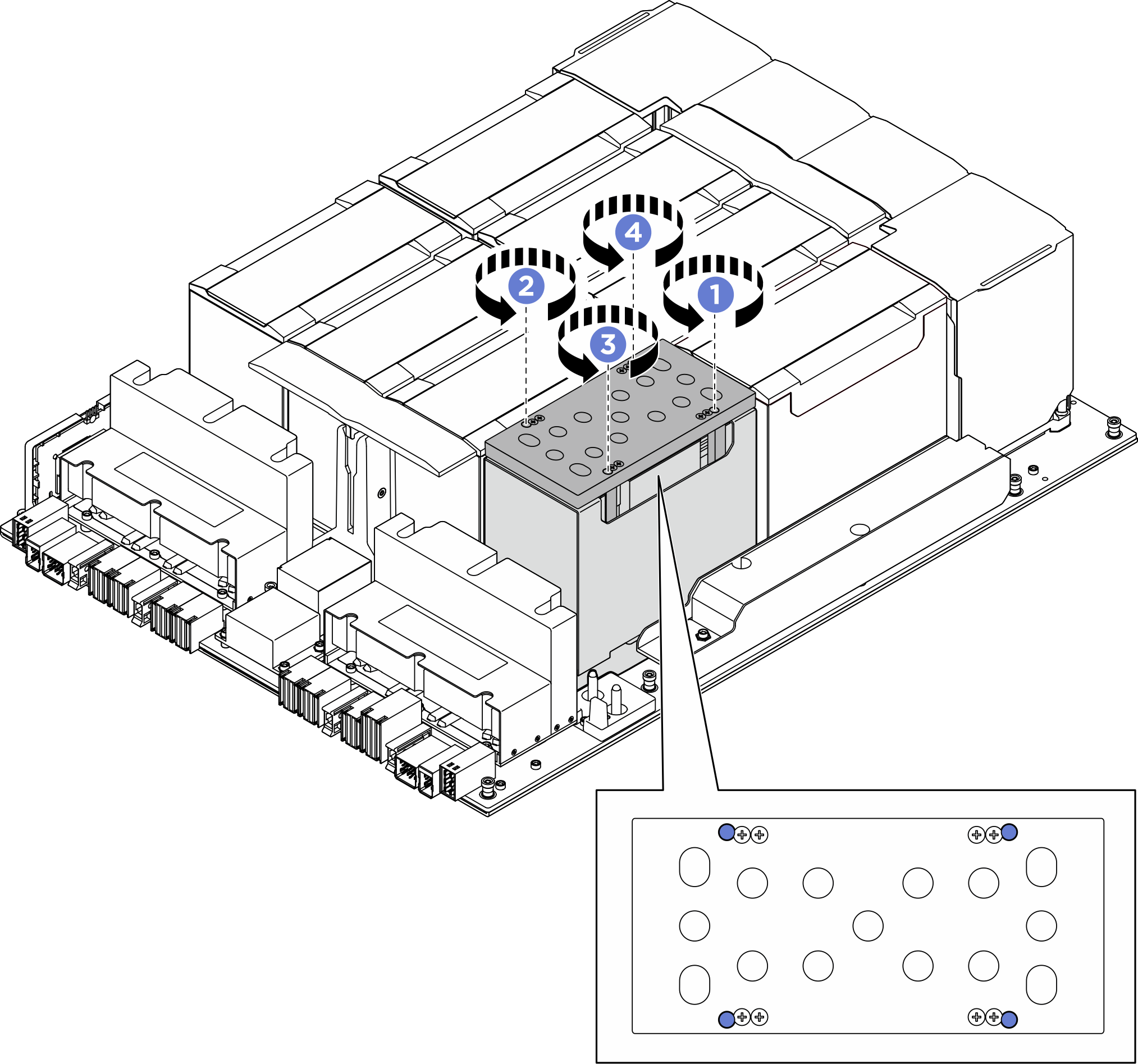

    1. Desserrez les quatre vis Torx T15 dans l'ordre indiqué sur l'illustration ci-dessous.
      Remarque
      • Desserrez les vis à l’aide d’un tournevis dynamométrique réglé au couple approprié. À titre de référence, le couple requis pour desserrer complètement les vis est de 0,6 newton-mètre, 5,3 pouces-livres.
      • Une lampe de poche pourra vous aider à localiser les vis.
    2. Utilisez vos deux mains afin de soulever le Module dissipateur thermique et GPU pour le retirer de la Carte mère du GPU.
      Figure 2. Retrait du Module dissipateur thermique et GPU
      Module dissipateur thermique et GPU removal

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
