앞면 PCIe 스위치 케이블 하네스 설치

이 섹션의 지침에 따라 앞면 PCIe 스위치 케이블 하네스를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의

설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.

주

구성 요소를 올바르게 교체하려면 5mm 육각 소켓 드라이버를 준비해야 합니다.

절차

필요한 경우 신호 케이블에 레이블을 부착하십시오.

PCIe 스위치 보드에 연결하는 케이블 끝에 레이블의 공백 부분을 부착하십시오.
케이블 주위에 레이블을 감고 공백 부분에 부착합니다.

그림 1. 레이블 부착
Label application

주

케이블에 해당하는 레이블을 식별하려면 아래 표를 참조하십시오.

에서	끝	레이블
앞면 PCIe 스위치 케이블 하네스: MCIO 1 케이블	PCIe 스위치 보드: MCIO 커넥터 1(MCIO1)	MCIO 1
앞면 PCIe 스위치 케이블 하네스: MCIO 2 케이블	PCIe 스위치 보드: MCIO 커넥터 2(MCIO2)	MCIO 2
앞면 PCIe 스위치 케이블 하네스: MCIO 3 케이블	PCIe 스위치 보드: MCIO 커넥터 3(MCIO3)	MCIO 3
앞면 PCIe 스위치 케이블 하네스: MCIO 4 케이블	PCIe 스위치 보드: MCIO 커넥터 4(MCIO4)	MCIO 4
앞면 PCIe 스위치 케이블 하네스: MCIO 5 케이블	PCIe 스위치 보드: MCIO 커넥터 5(MCIO5)	MCIO 5
앞면 PCIe 스위치 케이블 하네스: MCIO 6 케이블	PCIe 스위치 보드: MCIO 커넥터 6(MCIO6)	MCIO 6
앞면 PCIe 스위치 케이블 하네스: MCIO 7 케이블	PCIe 스위치 보드: MCIO 커넥터 7(MCIO7)	MCIO 7
앞면 PCIe 스위치 케이블 하네스: MCIO 8 케이블	PCIe 스위치 보드: MCIO 커넥터 8(MCIO8)	MCIO 8

필요한 경우 앞면 PCIe 스위치 케이블 하네스에 케이블을 설치하십시오.
- 앞면 I/O 모듈, 내장형 진단 패널, GPU 관리 또는 신호 케이블
  케이블을 앞면 PCIe 스위치 케이블 하네스의 구멍에 맞추고 삽입한 다음 나사 4개를 조여 케이블을 고정합니다.
  그림 2. 앞면 I/O 모듈, 내장형 진단 패널, GPU 관리 또는 신호 케이블 설치
- 전원 케이블
  1. 케이블을 앞면 PCIe 스위치 케이블 하네스의 구멍에 맞추고 삽입하십시오.
  2. 와셔 2개와 나사 2개를 구멍에 삽입하고 조여 케이블을 고정합니다.
  그림 3. 전원 케이블 설치
앞면 PCIe 스위치 케이블 하네스를 설치하십시오.
1. 앞면 PCIe 스위치 케이블 하네스를 8U GPU 셔틀의 가이드 핀 4개에 맞춘 다음 단단히 고정될 때까지 앞면 PCIe 스위치 케이블 하네스를 8U GPU 셔틀로 내리십시오.
2. 8U GPU 셔틀 양쪽의 C 표시가 있는 나사 구멍 10개를 찾은 다음 나사 10개를 조여 앞면 PCIe 스위치 케이블 하네스를 고정하십시오.

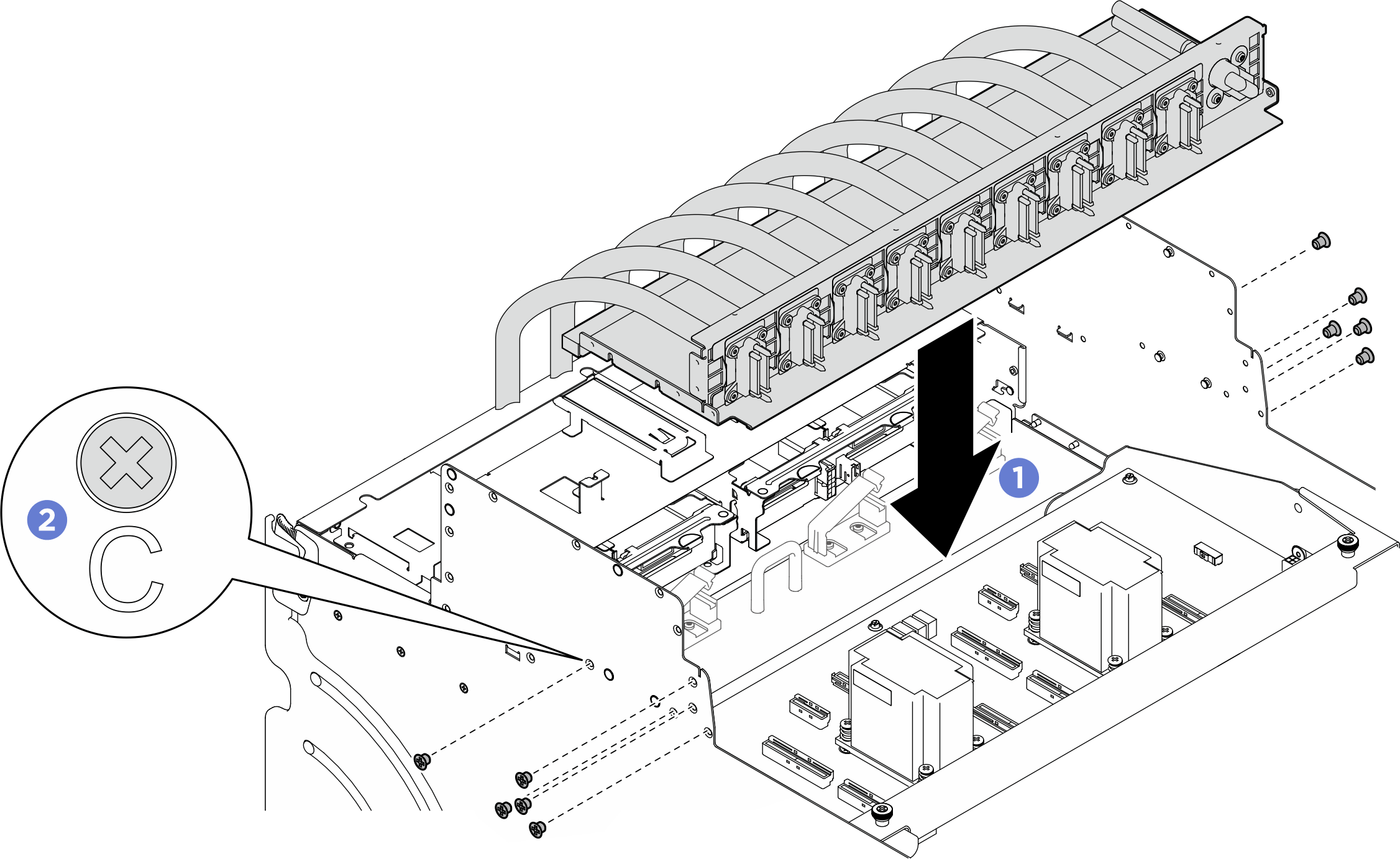

그림 4. 앞면 PCIe 스위치 케이블 하네스 설치
PCIe 스위치 보드와 PSU 인터포저에 케이블을 연결하십시오. 자세한 내용은 아래를 참조하십시오.
- PCIe 스위치 보드 케이블 배선
- 전원 케이블 배선
다음 앞면 I/O 모듈 케이블을 설치합니다.
- 육각 너트 2개(1)를 조여 Mini DisplayPort 케이블을 앞면 I/O 브래킷에 설치합니다.
- 나사 2개(2)를 조여 USB 케이블을 앞면 I/O 브래킷에 설치합니다.
그림 5. 앞면 I/O 모듈 케이블 설치
앞면 I/O 모듈을 설치하십시오.
1. 앞면 I/O 모듈을 앞면 I/O 모듈 슬롯에 삽입하십시오.
2. 내부 나사를 조여 앞면 I/O 모듈을 고정합니다.
3. 바깥 나사 2개를 조여 앞면 I/O 모듈을 고정합니다.
그림 6. 앞면 I/O 모듈 설치

완료한 후

내장형 진단 패널을 다시 설치합니다. 내장형 진단 패널 설치의 내용을 참조하십시오.
앞면 팬 케이지를 다시 설치하십시오. 앞면 팬 케이지 설치의 내용을 참조하십시오.
I/O 덮개를 다시 설치합니다. I/O 덮개 설치의 내용을 참조하십시오.
케이블 덮개를 다시 설치하십시오. 케이블 덮개 설치의 내용을 참조하십시오.
8U GPU 셔틀을 다시 설치하십시오. 8U GPU 셔틀 설치의 내용을 참조하십시오.
모든 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(해당하는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치
앞면 팬을 모두 다시 설치합니다. 앞면 핫 스왑 팬 설치의 내용을 참조하십시오.
전원 공급 장치를 모두 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.
부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
