내장형 진단 패널 설치

이 섹션의 지침에 따라 내장형 진단 패널을 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

주의
  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
  • 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

  1. 케이블을 내장형 진단 패널에 연결합니다.
  2. 내장형 진단 패널을 8U GPU 셔틀 앞면에 있는 슬롯에 맞추고 밀어 넣으십시오.

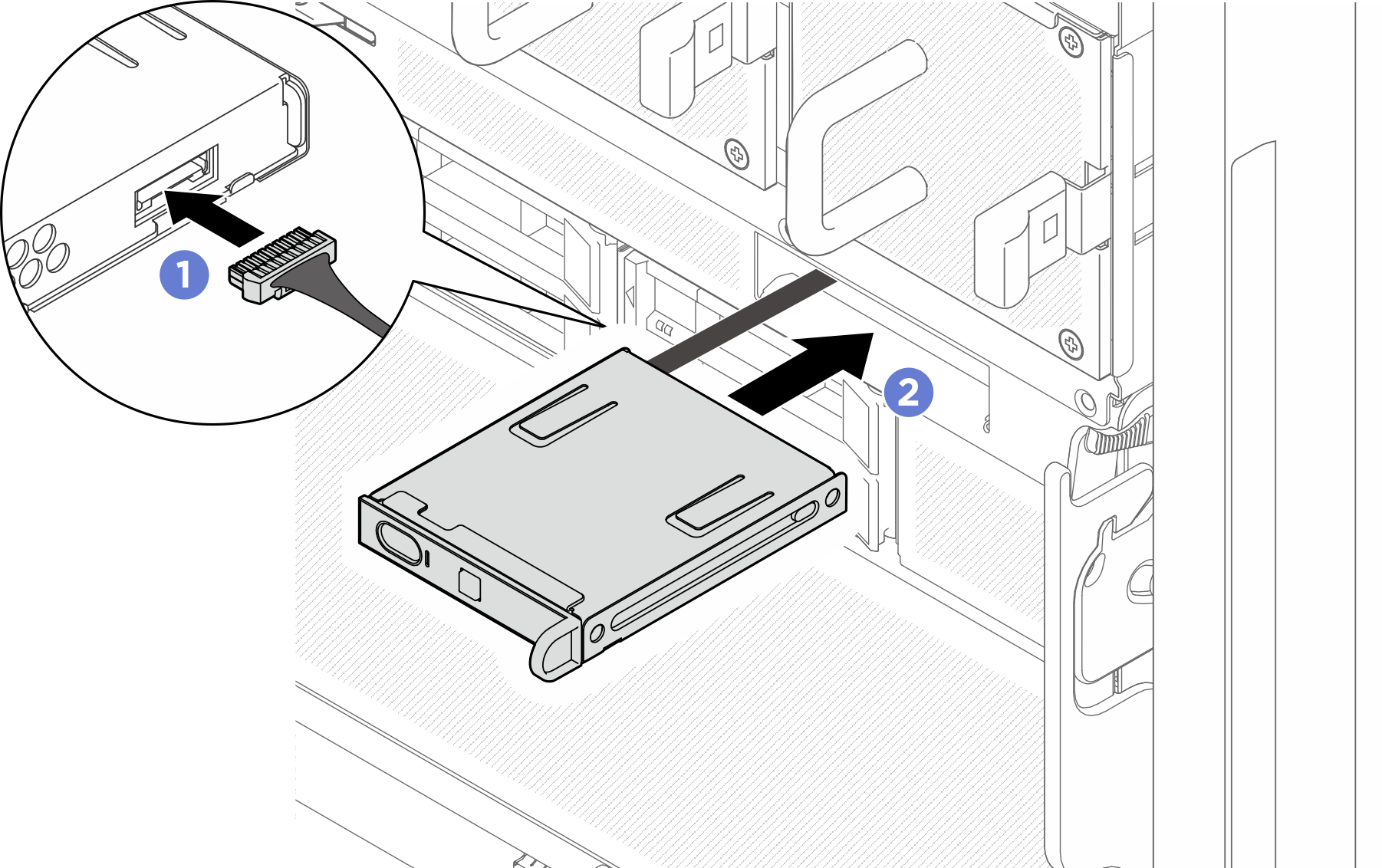

    그림 1. 내장형 진단 패널 설치
    Integrated diagnostics panel installation

완료한 후에

  1. 필요한 경우 다음 구성 요소를 다시 설치하십시오.
    1. 앞면 팬 케이지를 다시 설치하십시오. 앞면 팬 케이지 설치의 내용을 참조하십시오.
    2. I/O 덮개를 다시 설치합니다. I/O 덮개 설치의 내용을 참조하십시오.
    3. 케이블 덮개를 다시 설치하십시오. 케이블 덮개 설치의 내용을 참조하십시오.
    4. 8U GPU 셔틀을 다시 설치하십시오. 8U GPU 셔틀 설치의 내용을 참조하십시오.
    5. 모든 2.5인치 핫 스왑 드라이브 또는 드라이브 베이 필러(해당하는 경우)를 드라이브 베이에 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치
    6. 앞면 팬을 모두 다시 설치합니다. 앞면 핫 스왑 팬 설치의 내용을 참조하십시오.
    7. 전원 공급 장치를 모두 다시 설치하십시오. 핫 스왑 전원 공급 장치 유닛 설치의 내용을 참조하십시오.
  2. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
