Instalar o painel de diagnóstico integrado
Siga as instruções nesta seção para instalar o painel de diagnóstico integrado. O procedimento deve ser executado por um técnico treinado.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Procedimento
Conecte o cabo ao painel de diagnóstico integrado.

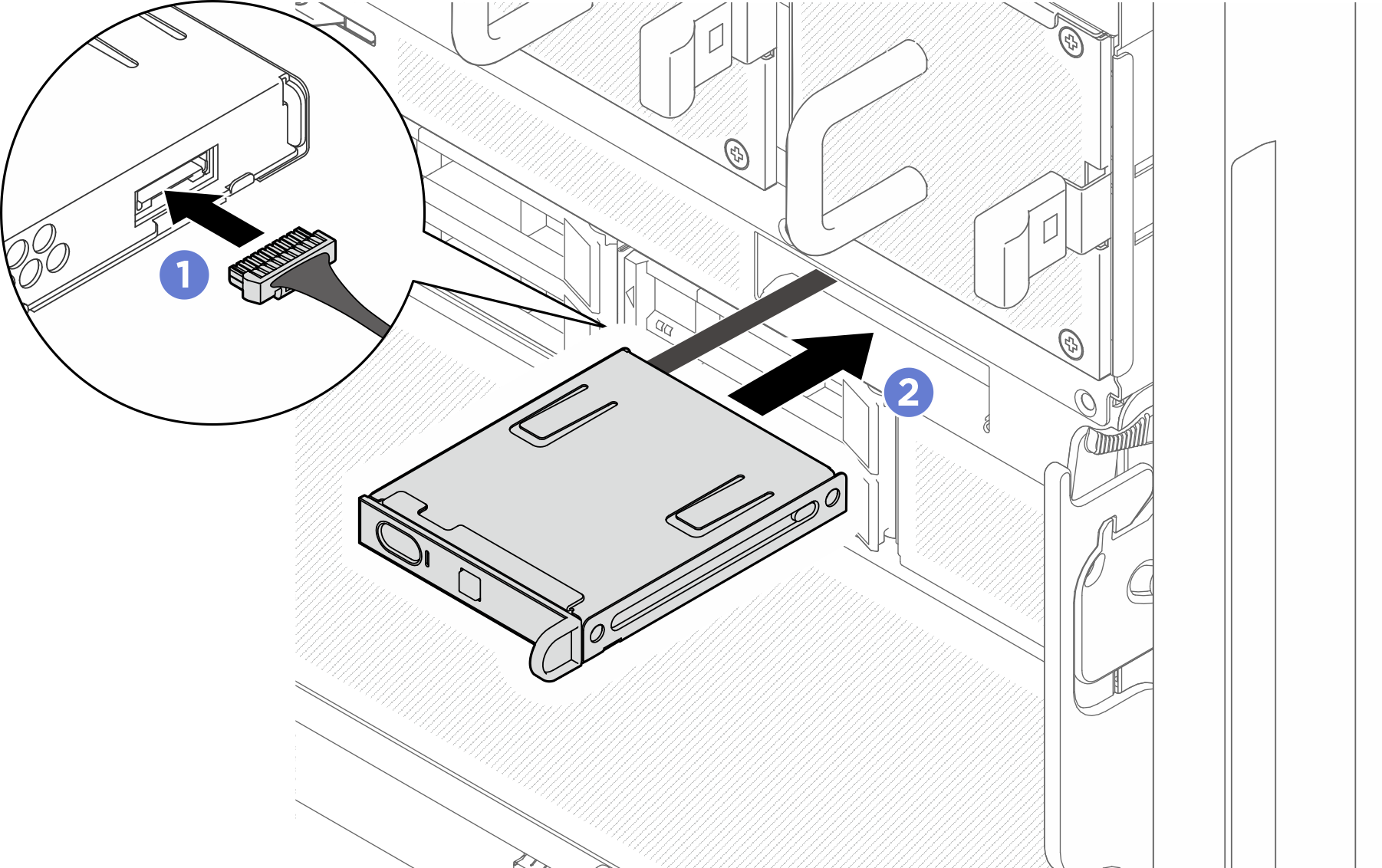

Alinhe o painel de diagnóstico integrado com o slot na parte frontal do Alternador de GPU 8U e deslize-o para dentro.Figura 1. Instalação do painel de diagnóstico integrado
Depois de concluir
- Se necessário, reinstale os seguintes componentes:
- Reinstale a gaiola do ventilador frontal. Consulte Instalar a gaiola do ventilador frontal.
- Reinstale a tampa de E/S. Consulte Instalar a tampa de E/S.
- Reinstale a tampa do cabo. Consulte Instalar a tampa do cabo.
- Reinstale o Alternador de GPU 8U. Consulte Instalar o alternador de GPU 8U.
- Reinstale todas as unidades hot-swap de 2,5 polegadas ou preenchimentos do compartimento de unidade (se houver) nos compartimentos de unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas
- Reinstale todos os ventiladores frontais. Consulte Instalar um ventilador hot-swap frontal.
- Reinstale todas as unidades de fonte de alimentação. Consulte Instalar uma unidade de fonte de alimentação hot-swap.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
