ติดตั้งแผงการวินิจฉัยแบบรวม

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแผงการวินิจฉัยในตัว ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต

ขั้นตอน

  1. เชื่อมต่อสายเข้ากับแผงการวินิจฉัยในตัว
  2. จัดแนวแผงการวินิจฉัยในตัวให้ตรงกับช่องเสียบที่ด้านหน้าของ ชัตเทิล GPU 8U แล้วเลื่อนเข้า

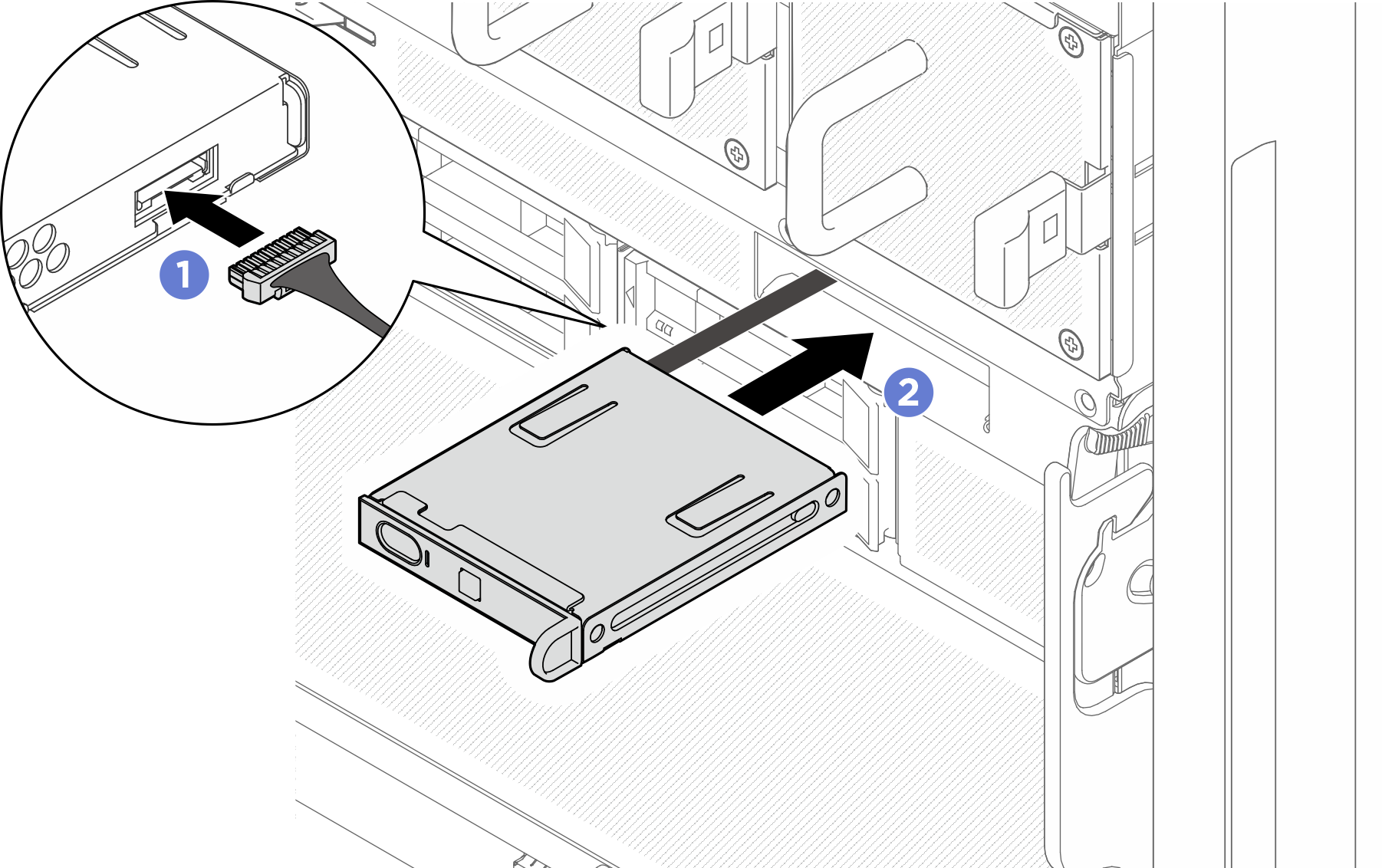

    รูปที่ 1. การติดตั้งแผงการวินิจฉัยในตัว
    Integrated diagnostics panel installation

หลังจากดำเนินการเสร็จ

  1. หากจำเป็น ให้ติดตั้งส่วนประกอบดังต่อไปนี้อีกครั้ง
    1. ติดตั้งตัวครอบพัดลมด้านหน้ากลับเข้าที่ ดู ติดตั้งตัวครอบพัดลมด้านหน้า
    2. ติดตั้งฝาครอบ I/O กลับเข้าที่ ดู ติดตั้งฝาครอบ I/O
    3. ติดตั้งฝาครอบสายกลับเข้าที่ ดู ติดตั้งฝาครอบสาย
    4. ติดตั้ง ชัตเทิล GPU 8U กลับเข้าที่ ดู ติดตั้งชัตเทิล GPU 8U
    5. ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือแผงครอบช่องใส่ไดรฟ์ทั้งหมด (หากมี) กลับเข้าที่ในช่องใส่ไดรฟ์ ดู ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
    6. ติดตั้งพัดลมด้านหน้าทั้งหมดกลับเข้าที่ ดู ติดตั้งพัดลมแบบ Hot-swap ด้านหน้า
    7. ติดตั้งชุดแหล่งจ่ายไฟทั้งหมดกลับเข้าที่ ดู ติดตั้งอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
  2. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
