Integrierte Diagnoseanzeige installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die integrierte Diagnoseanzeige zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

  1. Schließen Sie das Kabel an die integrierte Diagnoseanzeige an.
  2. Richten Sie die integrierte Diagnoseanzeige am Steckplatz am vorderen Ende des 8U-GPU-Shuttle aus und schieben Sie sie hinein.

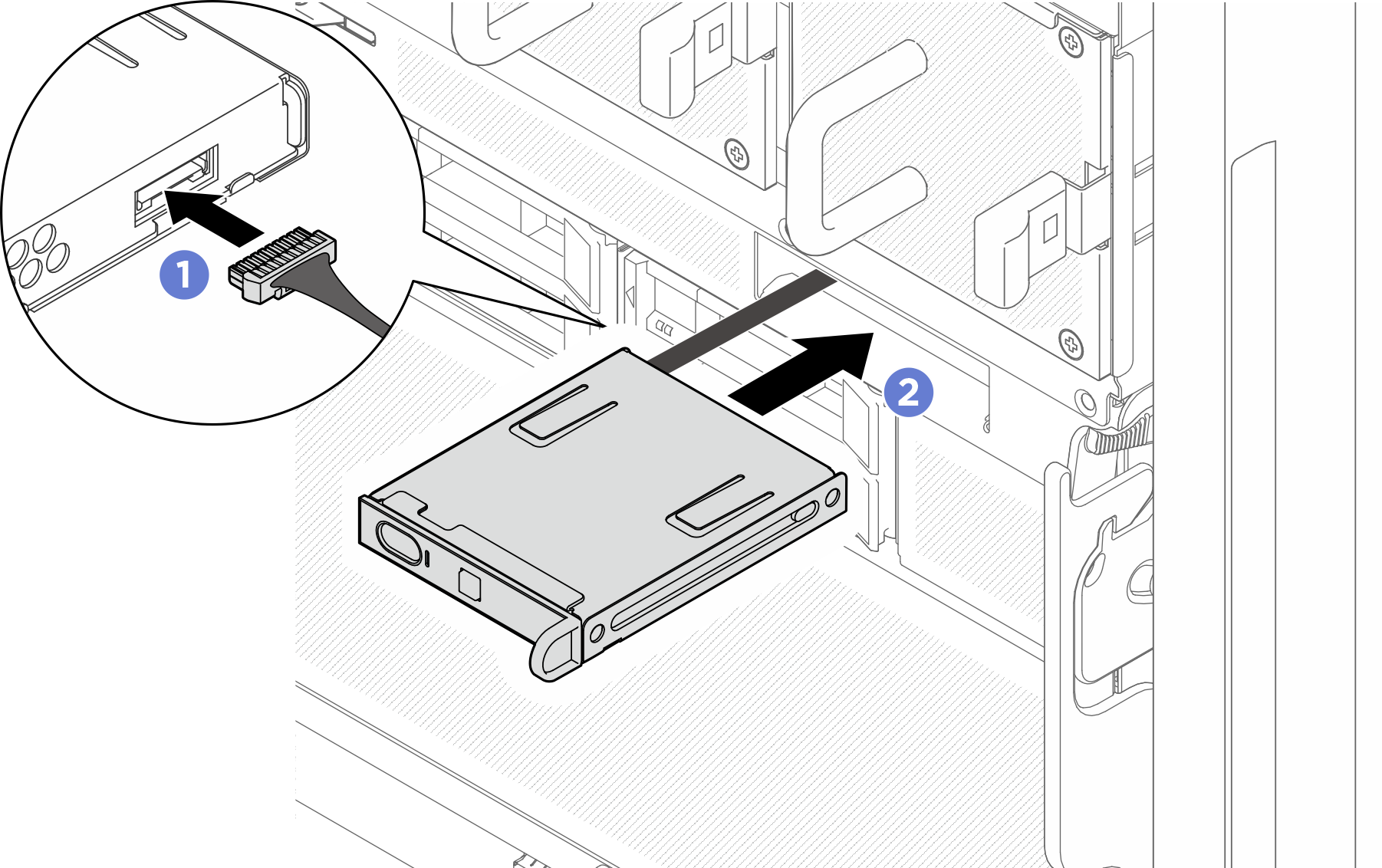

    Abbildung 1. Installieren der integrierten Diagnoseanzeige
    Integrated diagnostics panel installation

Nach dieser Aufgabe

  1. Falls erforderlich, installieren Sie die folgenden Komponenten erneut:
    1. Installieren Sie den vorderen Lüfterrahmen erneut. Weitere Informationen unter Vorderen Lüfterrahmen installieren.
    2. Installieren Sie die E/A-Abdeckung erneut. Siehe E/A-Abdeckung installieren.
    3. Installieren Sie die Kabelabdeckung erneut. Siehe Kabelabdeckung installieren.
    4. Installieren Sie das 8U-GPU-Shuttle erneut. Siehe 8U-GPU-Shuttle installieren.
    5. Installieren Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke oder Abdeckblenden der Laufwerkpositionen (sofern vorhanden) erneut in den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren
    6. Installieren Sie alle vorderen Lüfter erneut. Siehe Vorderen Hot-Swap-Lüfter installieren.
    7. Installieren Sie alle Netzteileinheiten wieder. Siehe Hot-Swap-Netzteileinheit installieren.
  2. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
