Installazione del pannello di diagnostica integrato
Seguire le istruzioni riportate in questa sezione per installare il pannello di diagnostica integrato. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura
Collegare il cavo al pannello di diagnostica integrato.

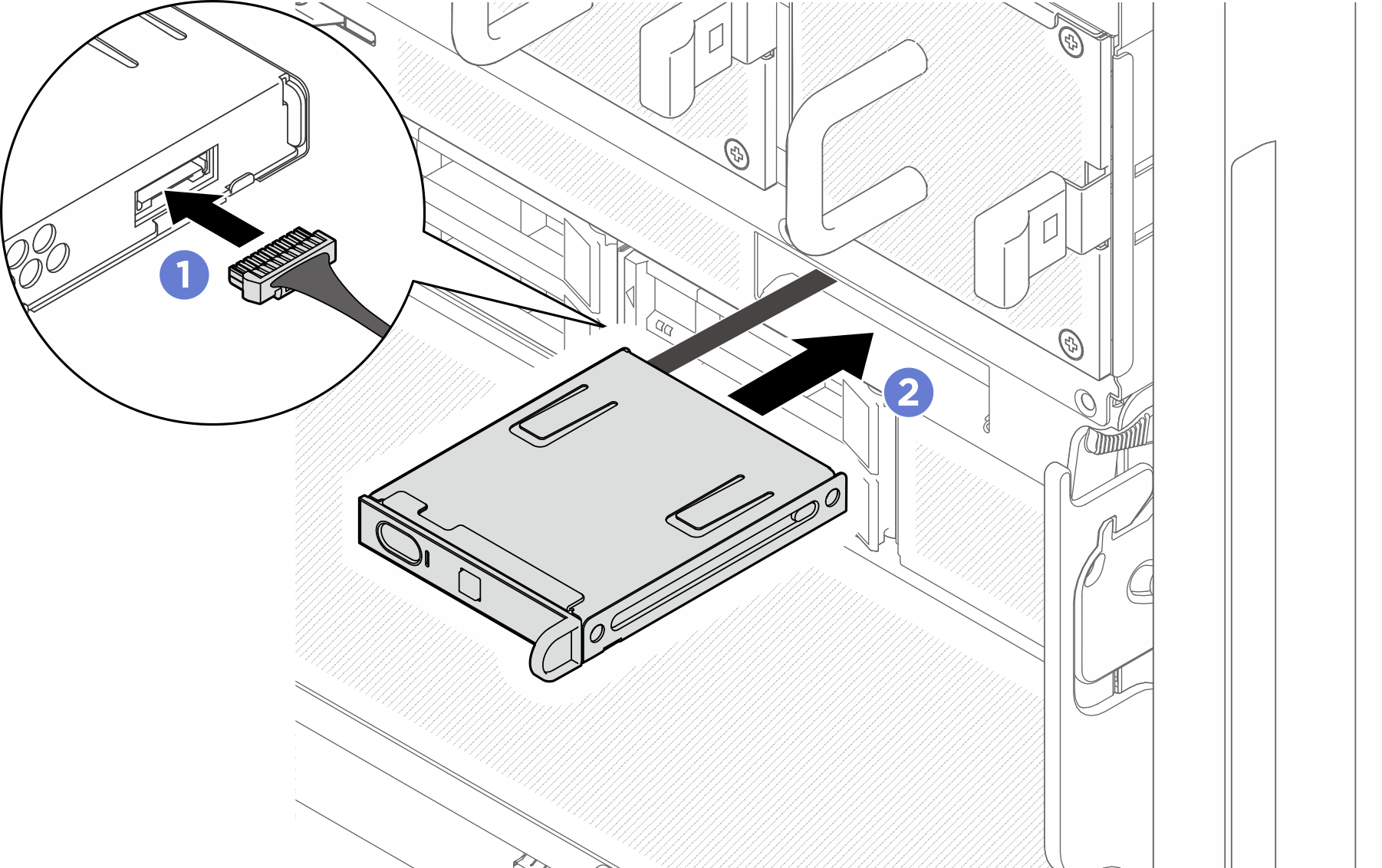

Allineare il pannello di diagnostica LCD con lo slot nella parte anteriore dello shuttle GPU 8U e farlo scorrere al suo interno.Figura 1. Installazione del pannello di diagnostica integrato
Dopo aver terminato
- Se necessario, reinstallare i seguenti componenti:
- Reinstallare l'alloggiamento della ventola anteriore. Vedere Installazione dell'alloggiamento della ventola anteriore.
- Reinstallare il coperchio I/O. Vedere Installazione del coperchio I/O.
- Reinstallare il pannello di copertura del cavo. Vedere Installazione del pannello di copertura del cavo.
- Reinstallare lo shuttle GPU 8U. Vedere Installazione dello shuttle della GPU 8U.
- Reinstallare tutte le unità hot-swap da 2,5" nei vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Installazione di un'unità hot-swap da 2,5"
- Reinstallare tutte le ventole anteriori. Vedere Installazione di una ventola hot-swap anteriore.
- Reinstallare tutte le unità di alimentazione. Vedere Installazione di un'unità di alimentazione hot-swap.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
