Instalación del panel de diagnóstico integrado
Siga las instrucciones que aparecen en esta sección para instalar el panel de diagnóstico integrado. El procedimiento debe ser realizado por un técnico capacitado.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Procedimiento
Conecte el cable al panel de diagnóstico integrado.

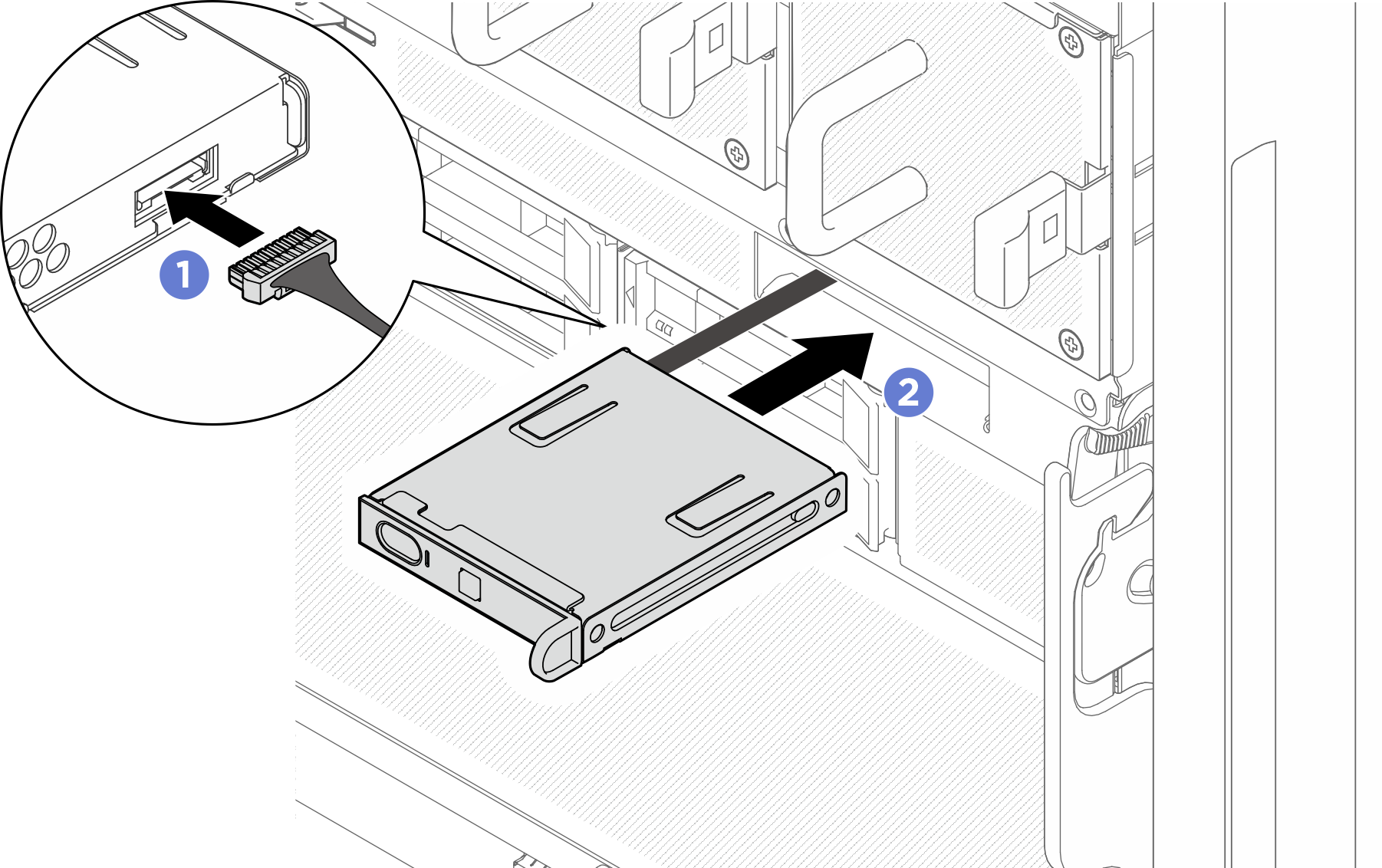

Alinee el panel de diagnóstico integrado con la ranura de la parte frontal de la Lanzadera de GPU 8U y deslícelo hacia dentro.Figura 1. Instalación del panel de diagnóstico integrado
Después de finalizar
- Si es necesario, vuelva a instalar los siguientes componentes:
- Vuelva a instalar el compartimiento del ventilador frontal. Consulte Instalación del compartimiento del ventilador frontal.
- Vuelva a instalar la cubierta de E/S. Consulte Instalación de la cubierta de E/S.
- Vuelva a instalar la cubierta de cables. Consulte Instalación de la cubierta de cables.
- Vuelva a instalar el Lanzadera de GPU 8U. Consulte Instalación de la lanzadera de GPU 8U.
- Vuelva a instalar todas las unidades de intercambio en caliente de 2,5 pulgadas o los rellenos de la bahía de unidad (si los hay) en las bahías de unidad. Consulte Instalación de una unidad de 2,5 pulgadas de intercambio en caliente
- Vuelva a instalar todos los ventiladores frontales. Consulte Instale un ventilador de intercambio en caliente frontal.
- Vuelva a instalar todas las unidades de fuente de alimentación. Consulte Instalación de una unidad de fuente de alimentación de intercambio en caliente.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
