Installation du panneau de diagnostic intégré

Suivez les instructions de la présente section pour installer le panneau des diagnostics intégré. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Avertissement

Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez l’emballage antistatique contenant le composant en contact avec une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection électrostatique.

Procédure

Connectez le câble au panneau de diagnostics intégré.
Alignez le panneau de diagnostics intégré sur l’emplacement à l’avant de la Navette GPU 8U et faites-le coulisser pour l’insérer.

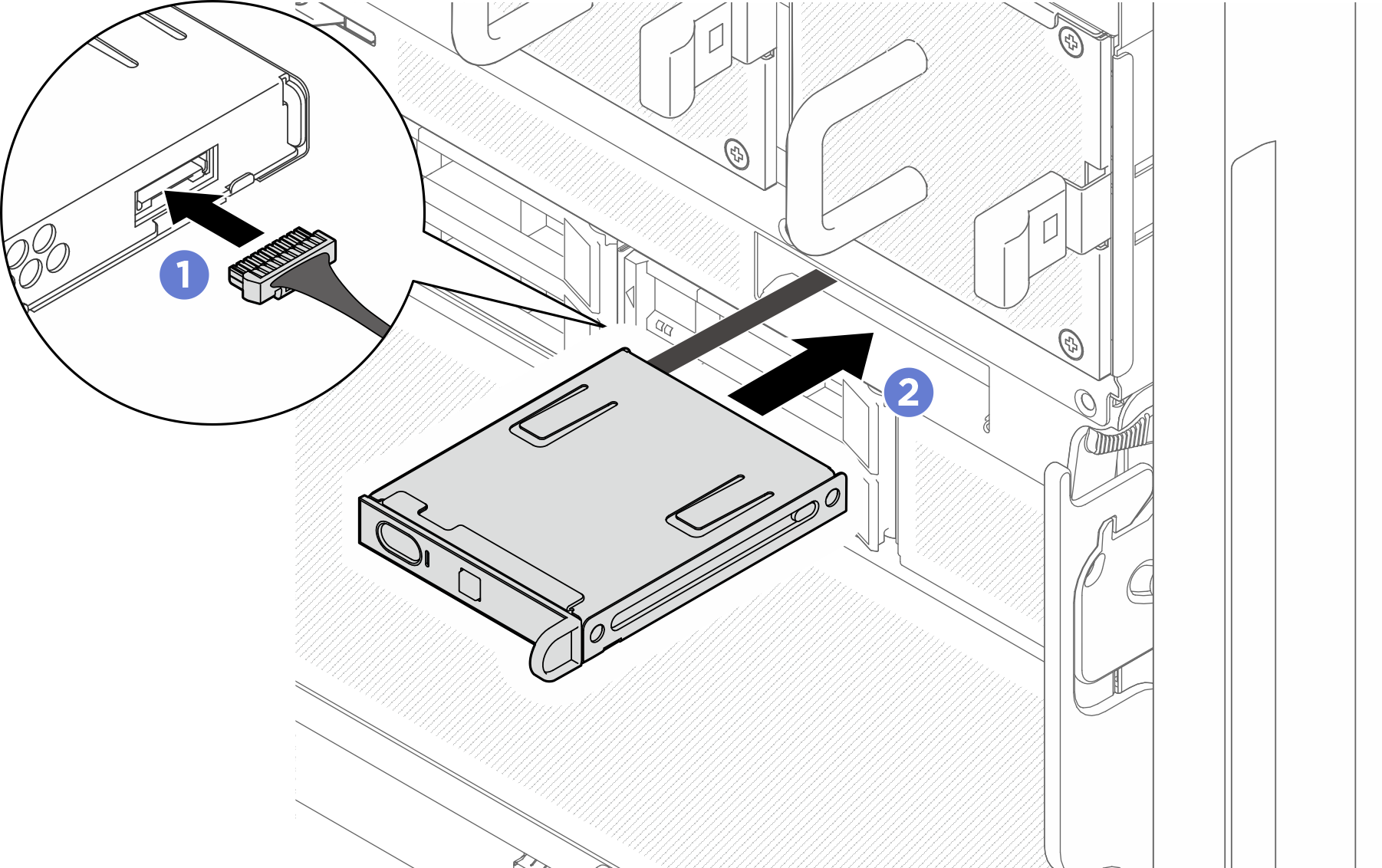

Figure 1. Installation du panneau de diagnostics intégré

Après avoir terminé

Si nécessaire, réinstallez les composants suivants :
1. Réinstallez le boîtier du ventilateur avant. Voir Installation du boîtier de ventilation avant.
2. Réinstallez le cache d’E-S. Voir Installation du cache d’E-S.
3. Réinstallez le couvre-câble. Voir Installation du couvre-câble.
4. Réinstallez la Navette GPU 8U. Voir Installation de la navette du GPU 8U.
5. Réinstallez toutes les unités remplaçables à chaud 2,5 pouces ou tous les obturateurs de baie d’unité (le cas échéant) dans les baies d’unité. Voir Installation d'une unité remplaçable à chaud 2,5 pouces
6. Réinstallez tous les ventilateurs avant. Voir Installation d’un ventilateur remplaçable à chaud avant.
7. Réinstallez toutes les unités d’alimentation. Voir Installation d'une unité de bloc d'alimentation remplaçable à chaud.
Terminez de remplacer les composants. Voir Fin du remplacement des composants.
