케이블 홀더 프레임 및 배플 어셈블리 설치
이 섹션의 지침에 따라 케이블 홀더 프레임 및 배플 어셈블리를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.
이 작업 정보
주의
- 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
- 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
- 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.
주
구성 요소를 올바르게 교체하는 데 사용할 수 있는 토크 드라이버가 있는지 확인하십시오.
절차
케이블 홀더 프레임과 배플 어셈블리를 시스템 셔틀에 넣어 단단히 결합되도록 하십시오.

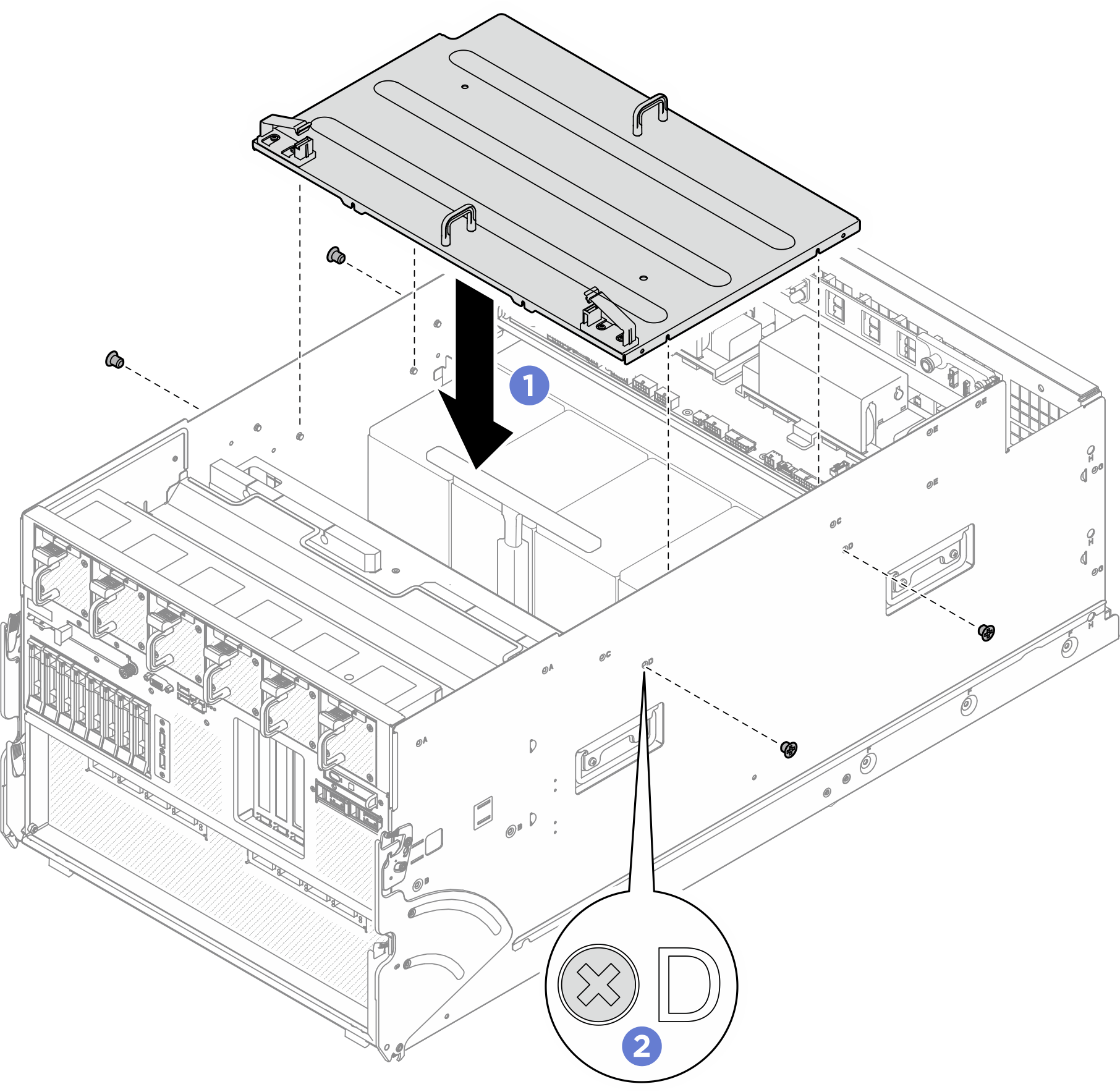

시스템 셔틀의 양쪽의 D 표시가 있는 나사 구멍 4개를 찾은 다음, 나사 4개를 조여 컴퓨팅 케이블 홀더 프레임 및 배플 어셈블리를 고정하십시오.주적절한 토크로 설정된 토크 드라이버로 나사를 조이십시오. 참고로 나사를 완전히 조일 때 필요한 토크는 0.9 ± 0.2N·m입니다.그림 1. 케이블 홀더 프레임 및 배플 어셈블리 설치
완료한 후
- 전원 분배 보드에 케이블을 연결하십시오. 자세한 내용은 아래를 참조하십시오.
- 컴퓨팅 트레이를 다시 설치하십시오. 컴퓨팅 트레이 설치의 내용을 참조하십시오.
- 케이블을 PSU 인터포저에 연결하십시오. 자세한 정보는 PSU 인터포저 케이블 배선의 내용을 참조하십시오.
- 시스템 셔틀을 다시 설치하십시오. 시스템 셔틀 설치의 내용을 참조하십시오.
- 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
