Instalar um adaptador PCIe frontal

Siga as instruções nesta seção para instalar um adaptador PCIe frontal. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Alinhe o adaptador PCIe frontal ao slot PCIe na Placa de comutador PCIe e, em seguida, pressione o adaptador PCIe frontal no slot até que ele fique bem encaixado.
2. Aperte o parafuso para prender o adaptador PCIe frontal.
   Nota

   O adaptador PCIe pode ser um pouco diferente das ilustrações.

   Figura 1. Instalação do adaptador PCIe frontal


3. Instalar o Alternador do comutador PCIe.
   1. Pressione as duas travas de bloqueio nos dois lados do Alternador do comutador PCIe.
   2. Empurre o Alternador do comutador PCIe para dentro do Alternador de GPU 8U até que ele pare.
   3. Gire as duas alavancas de liberação até que se travem no lugar.

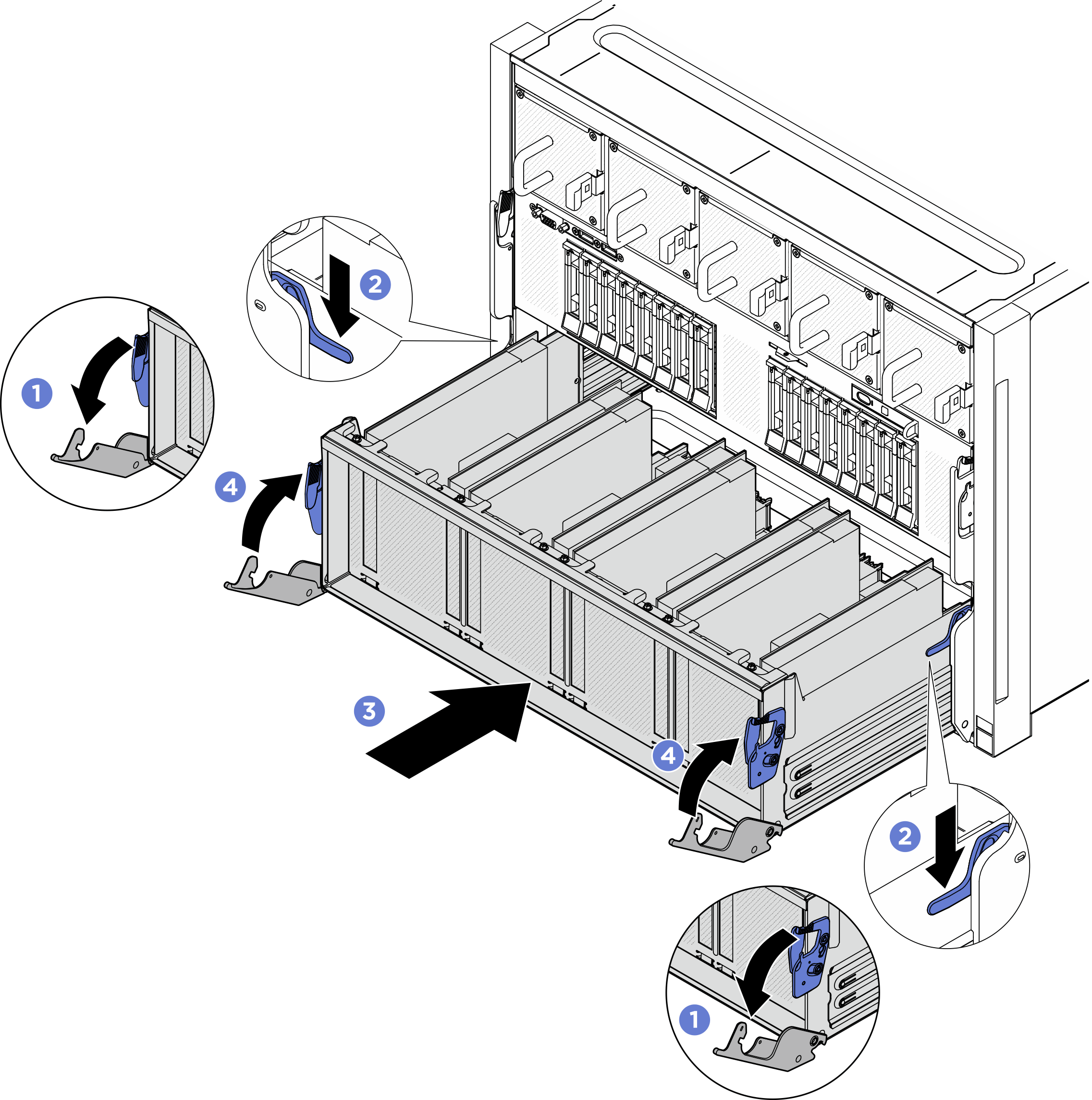

      Figura 2. Instalação do Alternador do comutador PCIe no Alternador de GPU 8U
