Installation d'un adaptateur PCIe avant

Suivez les instructions de la présente section pour installer un adaptateur PCIe avant. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Alignez l’adaptateur PCIe avant sur l’emplacement PCIe du Tableau de commutation PCIe. Ensuite, enfoncez l’adaptateur PCIe avant dans l’emplacement jusqu’à ce qu’il soit bien installé.
2. Serrez la vis pour bien fixer l’adaptateur PCIe avant.
   Remarque

   L'adaptateur PCIe peut sembler légèrement différent de l'illustration.

   Figure 1. Installation de l'adaptateur PCIe avant


3. Installez le Navette de commutation PCIe.
   1. Appuyez sur les deux loquets de verrouillage des deux côtés de la Navette de commutation PCIe.
   2. Poussez la Navette de commutation PCIe dans la Navette GPU 8U jusqu’à ce qu’elle s’enclenche.
   3. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.

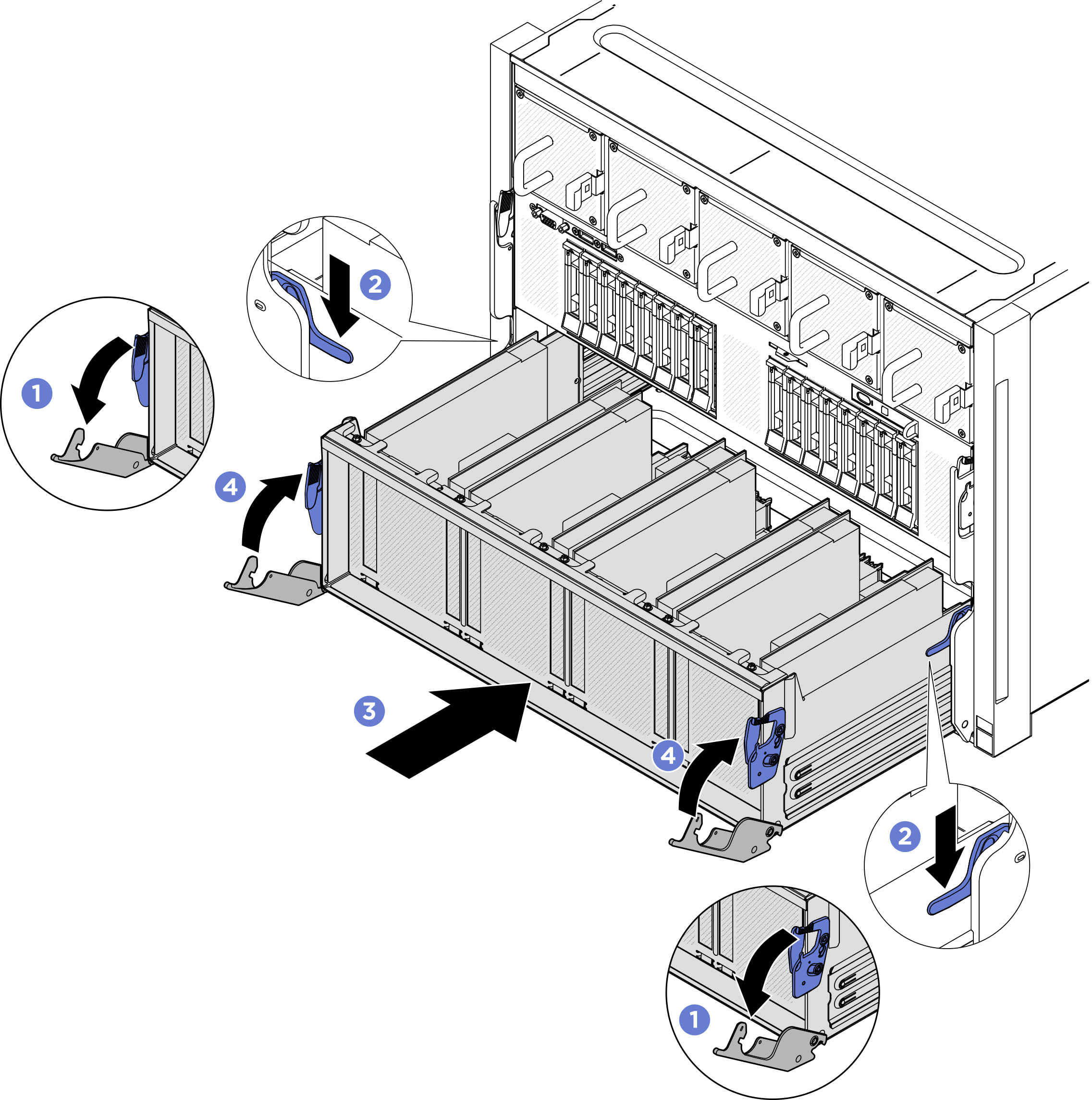

      Figure 2. Installation de la Navette de commutation PCIe dans la Navette GPU 8U
