前面 PCIe アダプターの取り付け

前面 PCIe アダプターの取り付けを行うには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. 前面 PCIe アダプターを PCIe スイッチ・ボード の PCIe スロットに合わせたら、完全に装着されるまで前面 PCIe アダプターをスロットに押し込みます。
2. ねじを締めて前面 PCIe アダプターを固定します。
   注

   PCIe アダプターは図と異なる場合があります。

   図 1. 前面 PCIe アダプターの取り付け


3. PCIe スイッチ・シャトルを取り付けます。
   1. PCIe スイッチ・シャトル の両側にある 2 つのロック・ラッチを押します。
   2. 停止するまで、PCIe スイッチ・シャトルを 8U GPU シャトルに挿入します。
   3. 2 つのリリース・レバーを、所定の位置にロックされるまで回転させます。

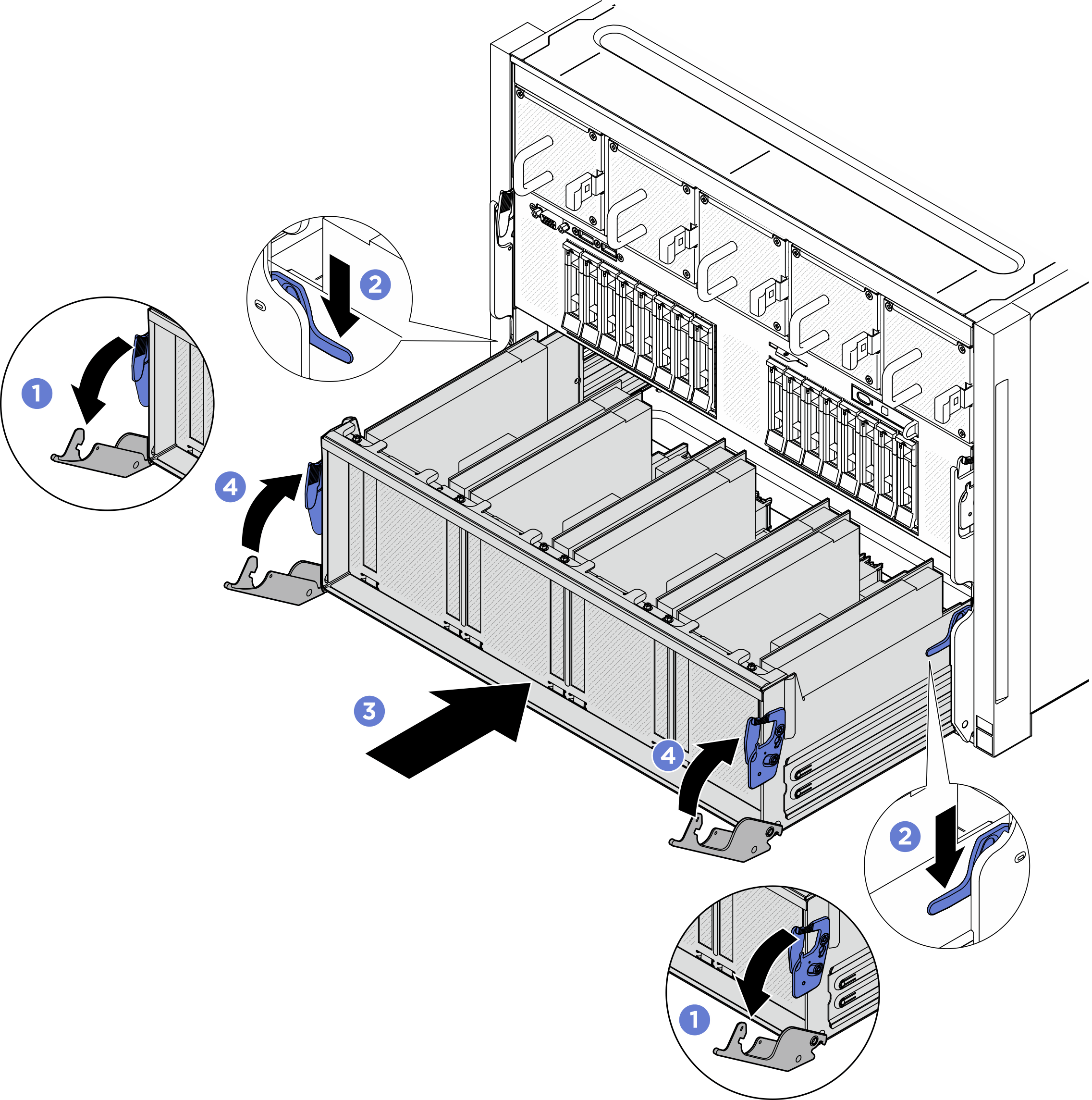

      図 2. PCIe スイッチ・シャトル の 8U GPU シャトル への取り付け
