Instalación de un adaptador PCIe frontal

Siga las instrucciones de esta sección para instalar un adaptador PCIe frontal. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Alinee el adaptador PCIe frontal con la ranura de PCIe en la Placa del conmutador PCIe y, a continuación, presione el adaptador PCIe frontal en la ranura hasta que esté bien colocado.
2. Apriete el tornillo para fijar el adaptador PCIe frontal.
   Nota

   El aspecto del adaptador PCIe puede ser ligeramente diferente al de la ilustración.

   Figura 1. Instalación del adaptador PCIe frontal


3. Instalación de Lanzadera del conmutador PCIe.
   1. Presione los dos pestillos de bloqueo a ambos lados de la Lanzadera del conmutador PCIe.
   2. Empuje la Lanzadera del conmutador PCIe hacia dentro de la Lanzadera de GPU 8U hasta que se detenga.
   3. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.

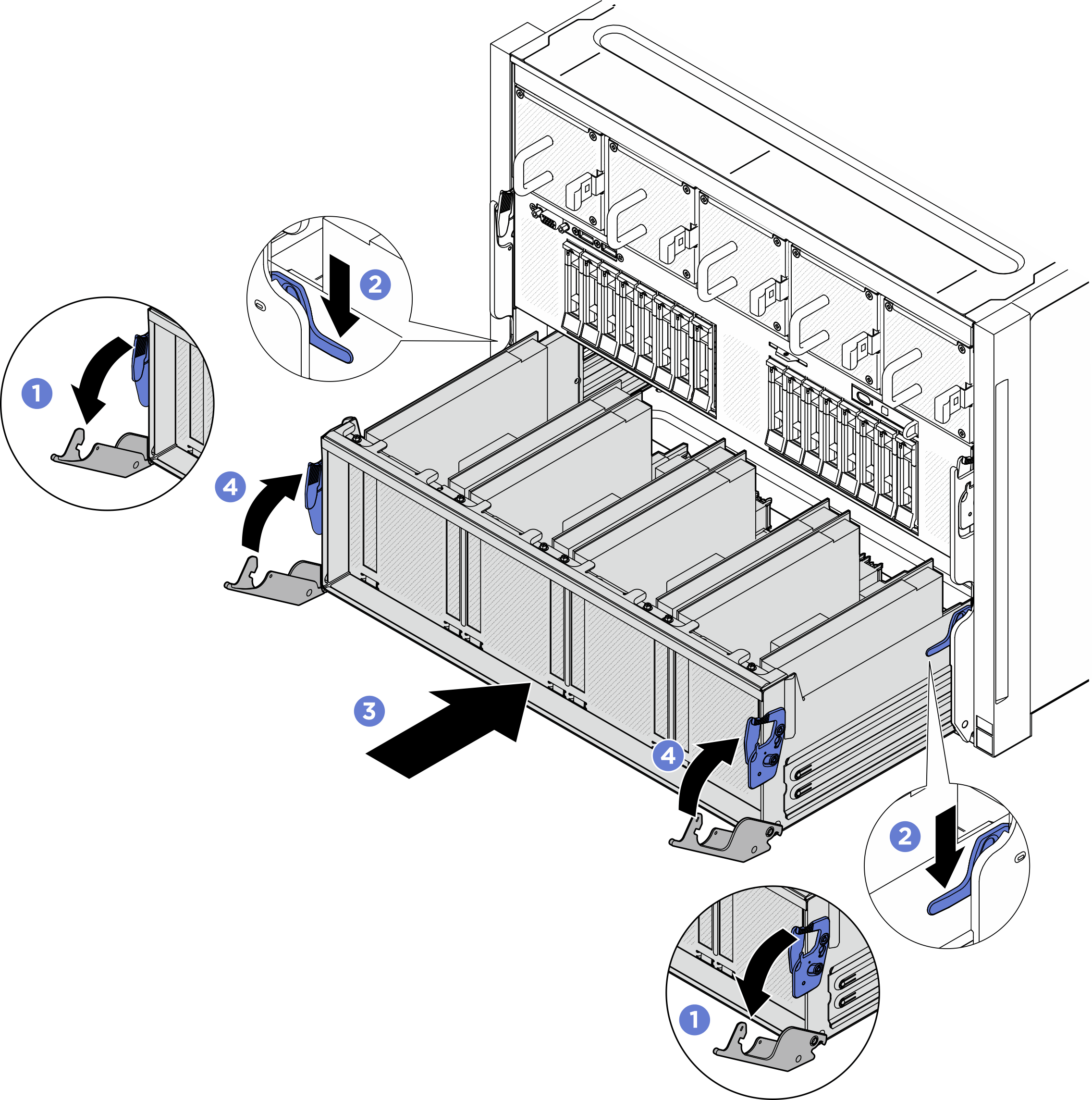

      Figura 2. Instalación de la Lanzadera del conmutador PCIe en la Lanzadera de GPU 8U
