Instalar um conjunto de placa riser PCIe

Siga as instruções nesta seção para instalar um conjunto de placa riser PCIe. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção segurança para garantir que esteja trabalhando de forma segura.
  • Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
  • O servidor oferece suporte a até três placas riser PCIe. Consulte a ilustração a seguir para saber os locais correspondentes.
    Figura 1. Locais da placa riser PCIe PCIe riser locations

Procedimento

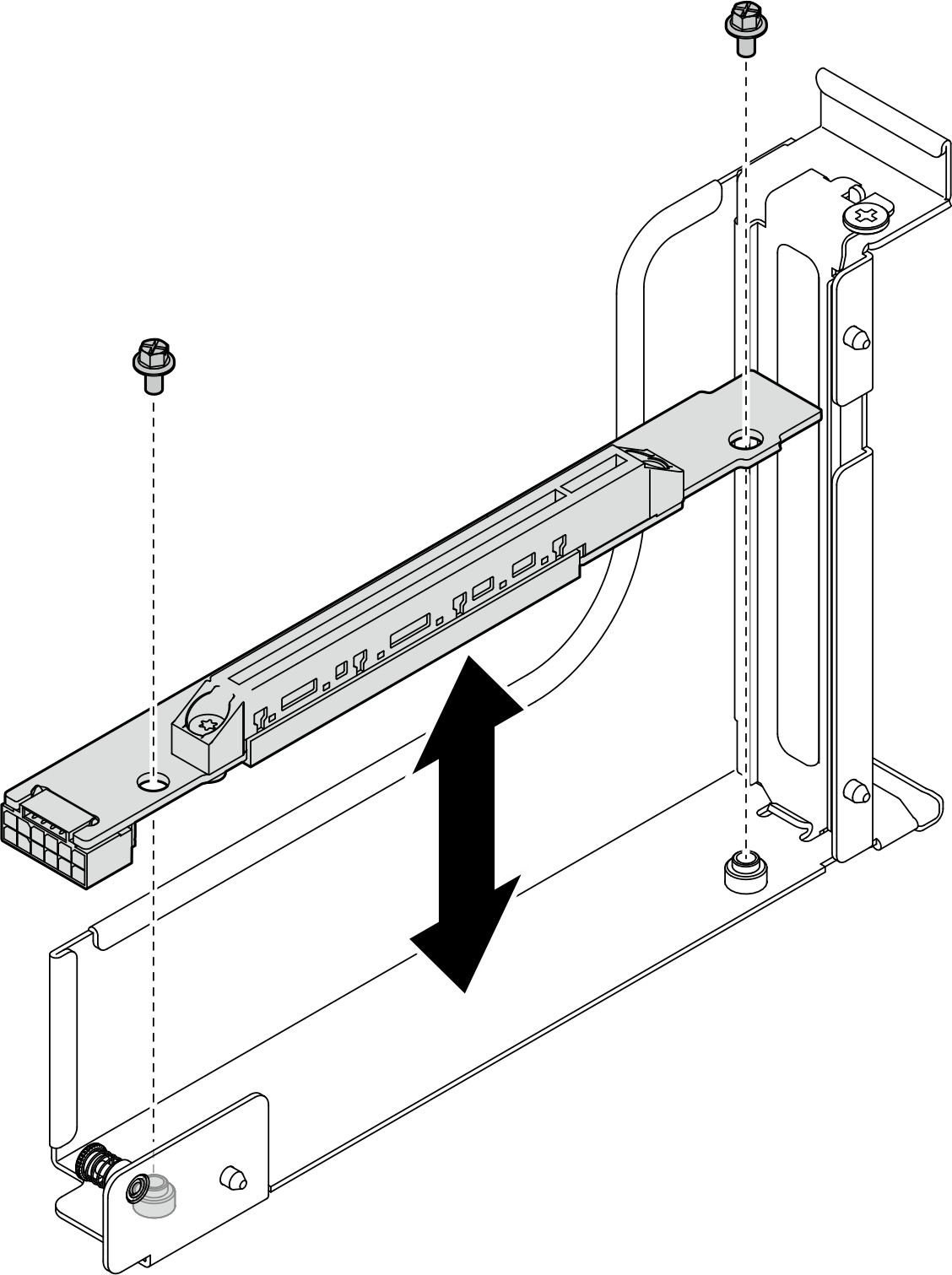

  1. Instale a montagem da placa riser PCIe no slot da placa riser 1.
    1. Conecte os cabos do conjunto de placa riser PCIe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações sobre o roteamento de cabos internos.
    2. Alinhe o orifício-guia na placa riser PCIe à coluna-guia no conjunto de placa-mãe e, depois, insira o conjunto de placa riser PCIe no slot PCIe no conjunto de placa-mãe.
    3. Aperte o parafuso de orelha para prender o conjunto de placa riser PCIe.

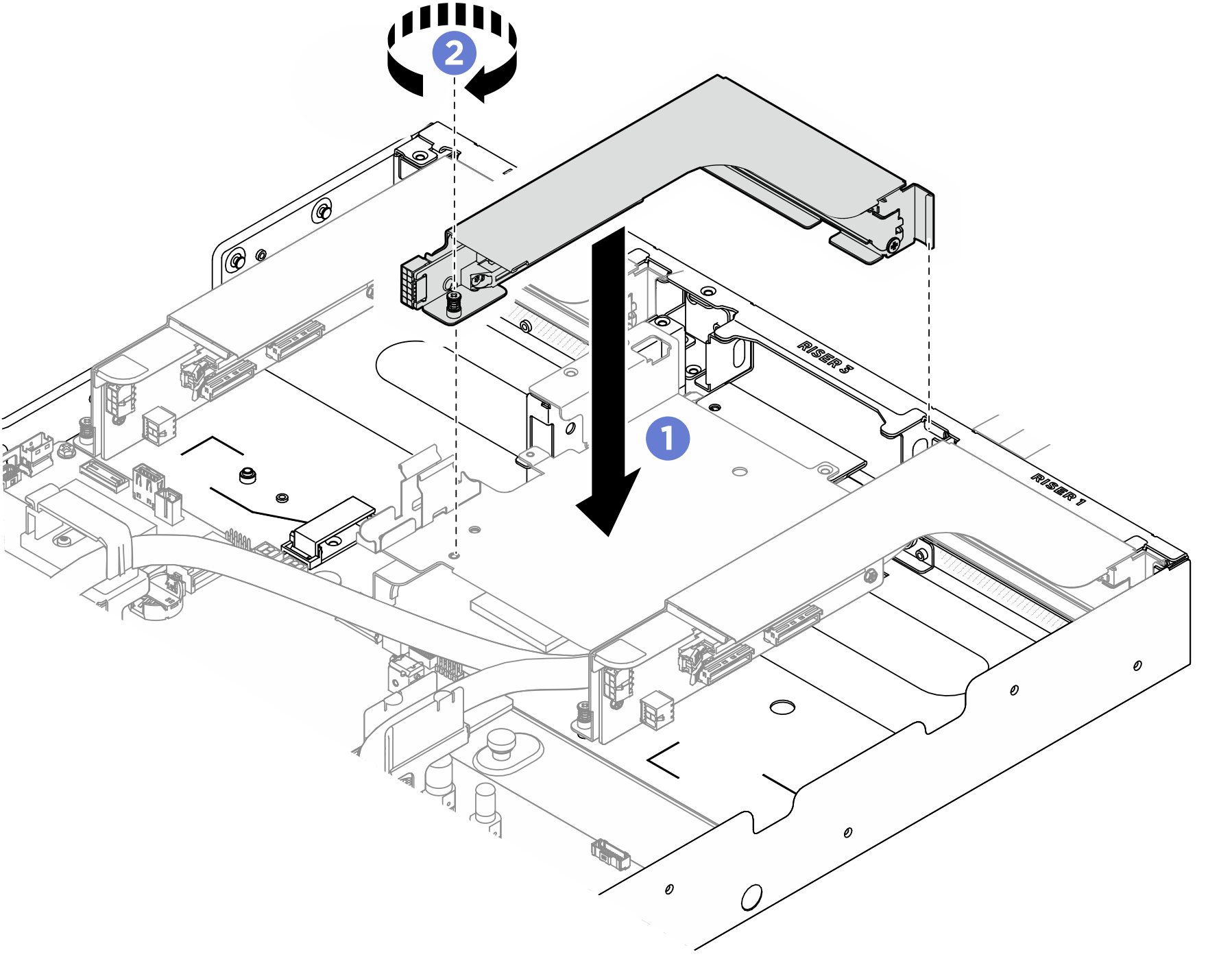

      Figura 2. Instalando o conjunto da placa riser PCIe x16 no slot da placa riser 1
      Installing x16 PCIe riser assembly in riser 1 slot
  2. Instale o suporte de apoio da placa riser traseira antes de instalar o conjunto da placa riser PCIe no slot da placa riser 2.
    1. Insira o suporte de apoio da placa riser traseira no slot da placa riser até que ele esteja no lugar.
    2. Aperte os dez parafusos M3 (PH2, 10 x M3, 0,9 newton-metro, 8 libras-polegadas) para fixar o suporte de apoio da placa riser traseira no chassi.

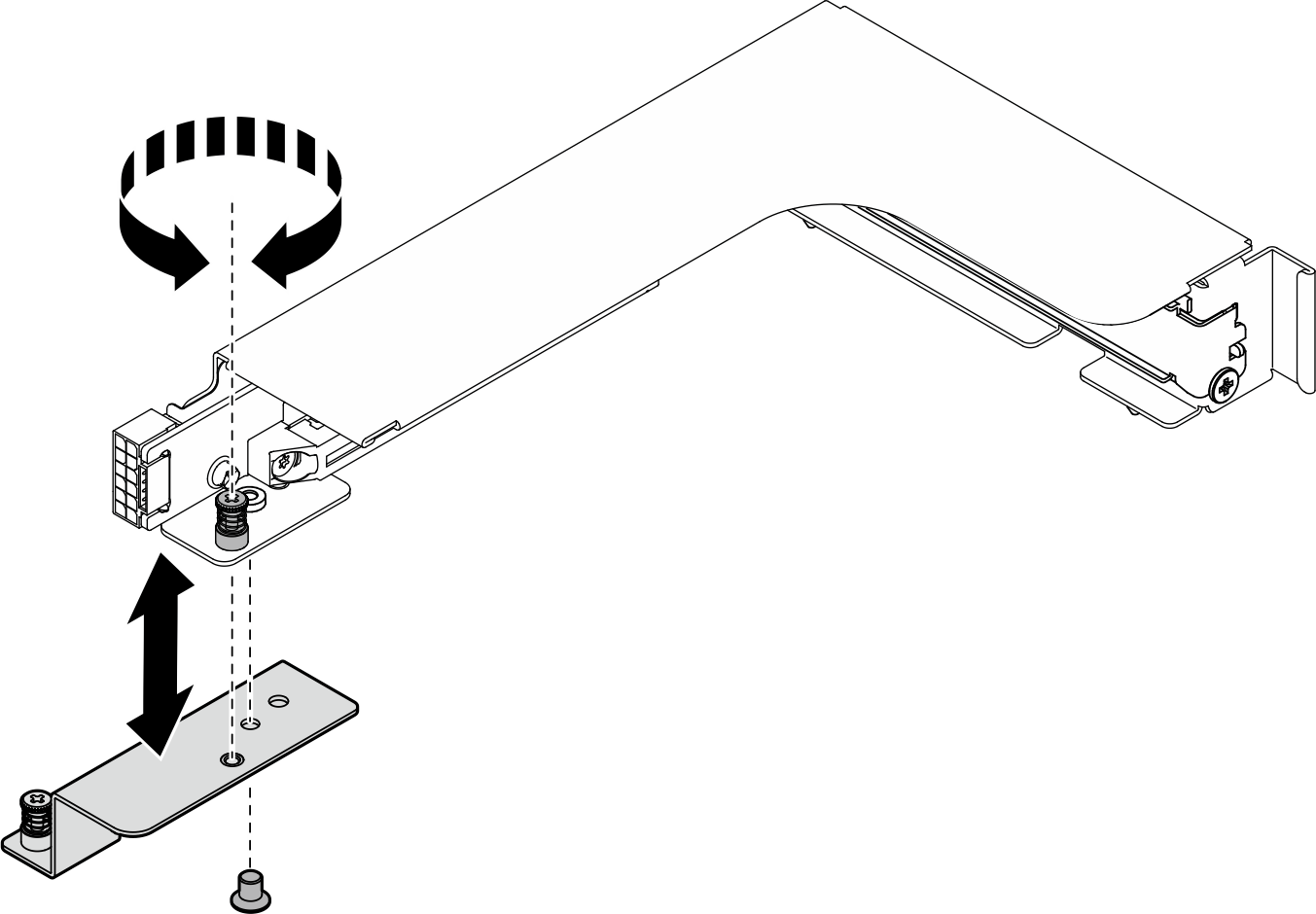

      Figura 3. Instalando o suporte de apoio da placa riser traseira
      Installing rear riser support bracket
  3. Instale o conjunto da placa riser PCIe no slot da placa riser 2.
    1. Conecte os cabos do conjunto de placa riser PCIe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações sobre o roteamento de cabos internos.
    2. Alinhe o orifício-guia na placa riser PCIe à coluna-guia no conjunto de placa-mãe e, depois, insira o conjunto de placa riser PCIe no slot PCIe no conjunto de placa-mãe.
    3. Aperte o parafuso de orelha para prender o conjunto de placa riser PCIe.

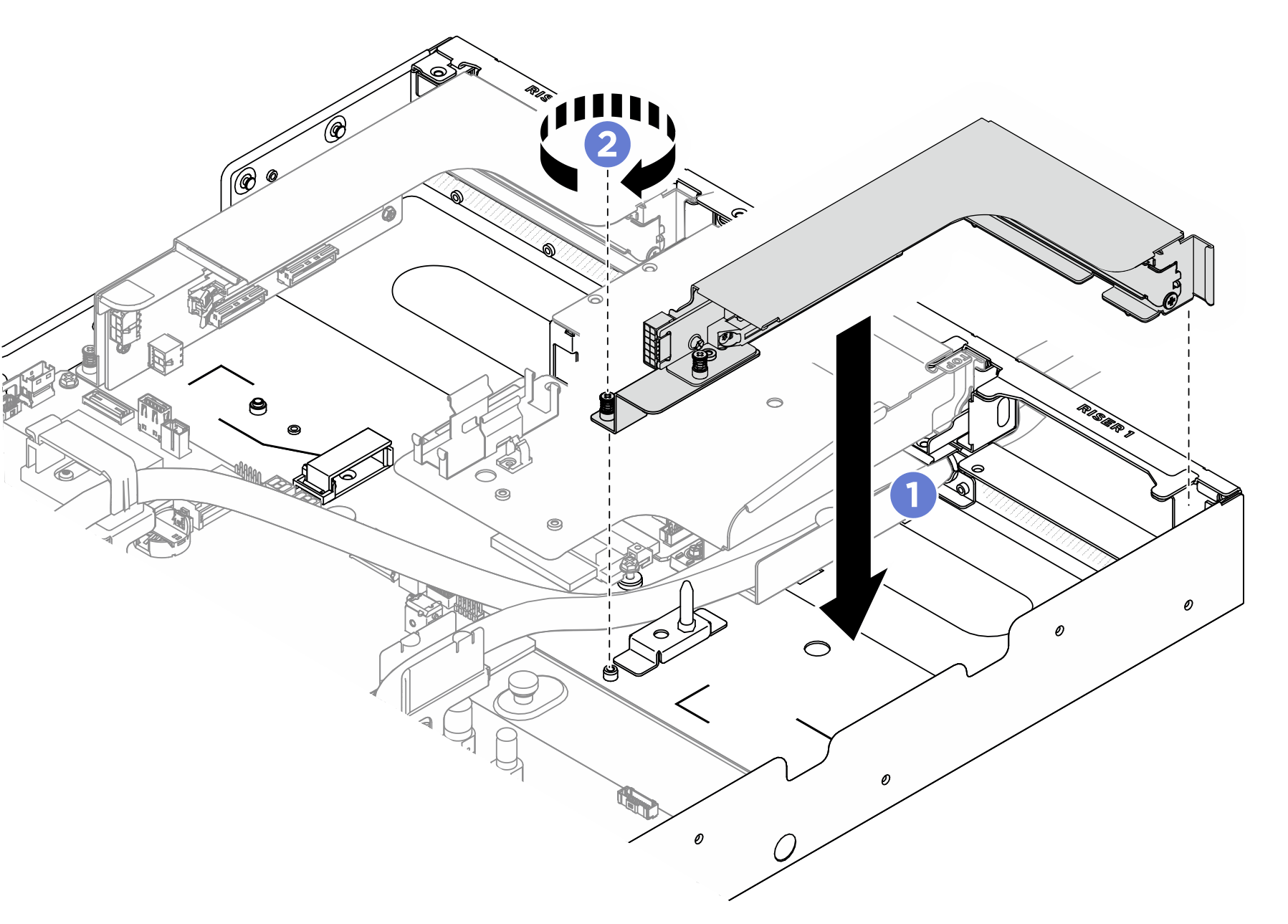

      Figura 4. Instalação do conjunto da placa riser PCIe no slot da placa riser 2
      PCIe riser assembly installation in riser 2 slot
  4. Se necessário, coloque as etiquetas nas duas extremidades do cabo.
    1. Coloque a parte branca da etiqueta em uma extremidade do cabo.
    2. Passe a etiqueta ao redor do cabo e cole na parte branca.
    3. Repita para prender a outra etiqueta na extremidade oposta do cabo.
    Figura 5. Aplicação de etiqueta
    Label application
    Nota
    Consulte a tabela abaixo para identificar os rótulos correspondentes para o cabo.
    Tabela 1. Aplicação de etiqueta para duas placas riser PCIe x16
    NoParaEtiqueta
    Conector de sinal da placa riser PCIe 2 (MCIO 1)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 2 (MCIO4B)
    • R2 MC 1
    • MCIO 4B
    Conector de sinal da placa riser PCIe 2 (MCIO 2)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 2 (MCIO4A)
    • R2 MC 2
    • MCIO 4A
    Conector de energia da placa riser PCIe 2 (RISER PWR)Conjunto da placa-mãe: Conector de energia e banda lateral de placa riser PCIe 2 (BP PWR/SIG 2)
    • R2 PWR
    • SIG 2
    Conector de sinal da placa riser PCIe 1 (MCIO 1)Conjunto de placa-mãe: Conectores de sinal de placa riser PCIe 1 (MCIO8A)
    • R1 MC 1
    • MCIO 8A
    Conector de sinal da placa riser PCIe 1 (MCIO 2)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 1 (MCIO8B)
    • R1 MC 2
    • MCIO 8B
    Conector de energia da placa riser PCIe 1 (RISER PWR)Conjunto da placa-mãe: Conector de energia e banda lateral de placa riser PCIe 1 (BP PWR/SIG 3)
    • R1 PWR
    • SIG 3
    Tabela 2. Aplicação de etiqueta para uma placa riser PCIe x16 e duas placas riser PCIe x8
    NoParaEtiqueta
    Conector de sinal da placa riser PCIe 2 (MCIO 1)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 2 (MCIO4B)
    • R2 MC 1
    • MCIO 4B
    Conector de sinal da placa riser PCIe 2 (MCIO 2)Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 2 (MCIO4A)
    • R2 MC 2
    • MCIO 4A
    Conector de energia da placa riser PCIe 2 (RISER PWR)Conjunto da placa-mãe: Conector de energia e banda lateral de placa riser PCIe 2 (BP PWR/SIG 2)
    • R2 PWR
    • SIG 2
    Placa riser cabeada PCIe Riser 1Conjunto da placa-mãe: Conectores de sinal de placa riser PCIe 1 (MCIO8B)
    • R1 MC 1
    • MCIO 8B
    Placa riser cabeada PCIe Riser 1Conjunto da placa-mãe: Conector de energia e banda lateral de placa riser PCIe 1 (BP PWR/SIG 3)
    • R1 PWR
    • SIG 3
    Placa riser cabeada PCIe Riser 3Conjunto da placa-mãe: conectores de sinal de placa riser PCIe 3 (MCIO8A)
    • MR MC 1
    • MCIO 8A
    Placa riser cabeada PCIe Riser 3Conjunto da placa-mãe: Conector de energia e banda lateral de placa riser PCIe 3 (BP PWR/SIG 1)
    • MR PWR
    • SIG 1

Depois de concluir

  1. Reinstale o defletor de ar do processador. Consulte Instalar o defletor de ar do processador.
  2. Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
  3. Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
