ติดตั้งส่วนประกอบตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งส่วนประกอบตัวยก PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. ติดตั้งส่วนประกอบตัวยก PCIe ในช่องเสียบตัวยก 1
   1. เชื่อมต่อสายส่วนประกอบตัวยก PCIe โปรดดู การเดินสายตัวยก PCIe สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการเดินสายภายใน
   2. จัดแนวรูบนตัวยก PCIe ให้ตรงกับแท่งบนส่วนประกอบแผงระบบ จากนั้นเสียบส่วนประกอบตัวยก PCIe เข้าไปในช่องเสียบ PCIe บนส่วนประกอบแผงระบบ
   3. ขันน็อตยึดให้แน่นเพื่อยึดส่วนประกอบตัวยก PCIe

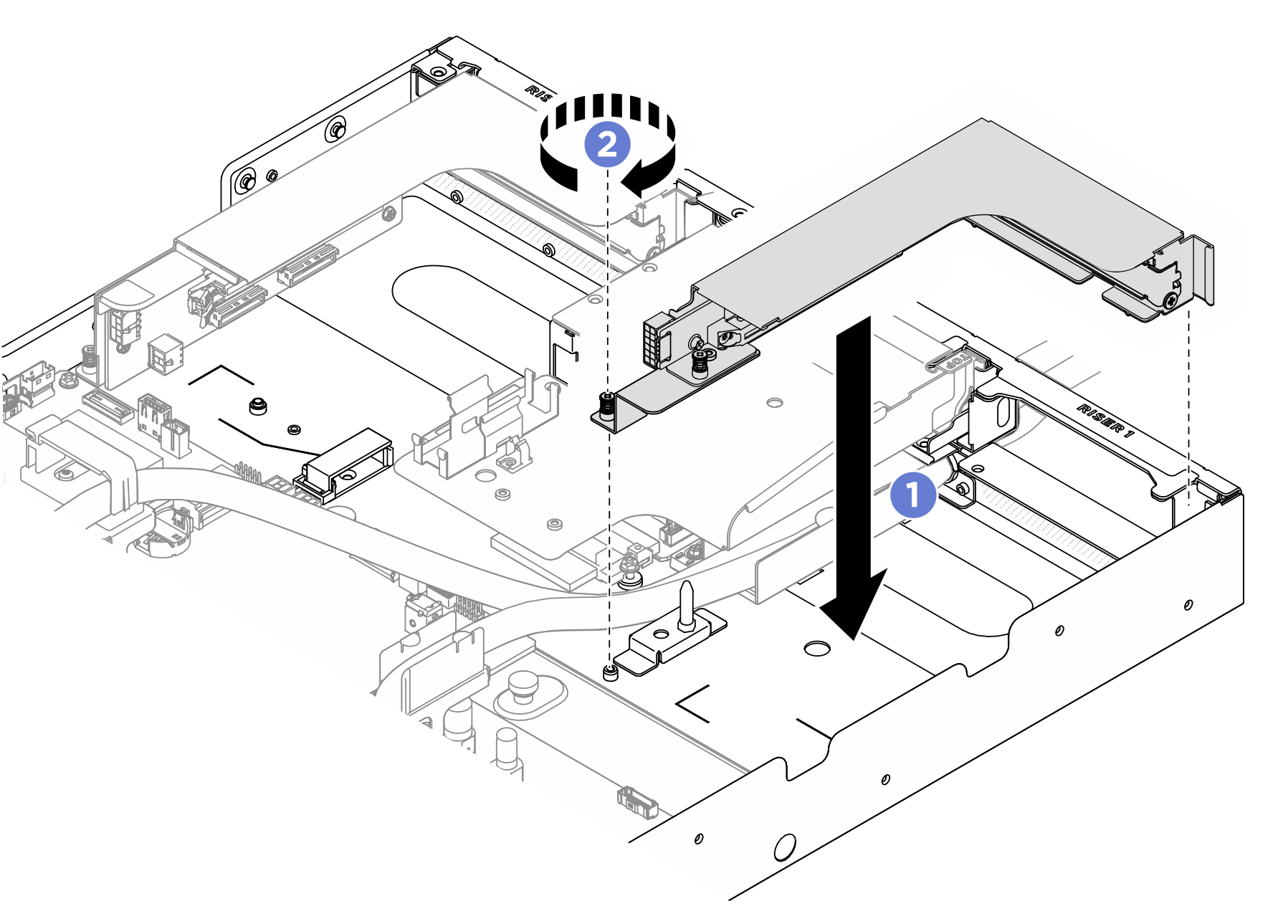

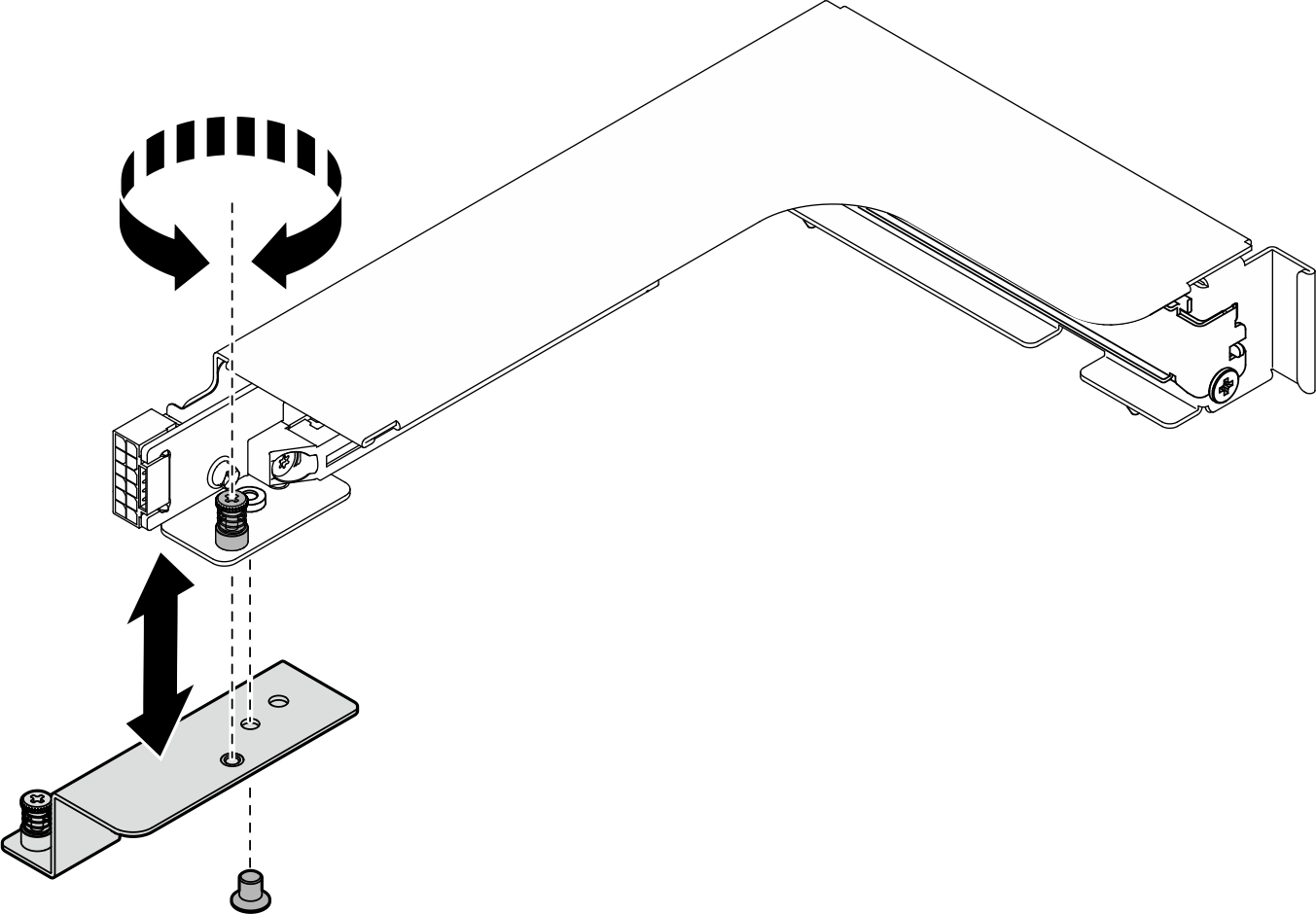

      รูปที่ 2. การติดตั้งส่วนประกอบตัวยก PCIe ในช่องเสียบ 1


2. ติดตั้งโครงยึดรองรับตัวยกด้านหลังก่อนติดตั้งส่วนประกอบตัวยก PCIe ในช่องเสียบตัวยก 2
   1. เสียบโครงยึดรองรับตัวยกด้านหลังลงในช่องเสียบตัวยกจนกว่าจะเข้าที่
   2. ขันสกรู M3 สิบตัว (PH2, 10 x M3, 0.9 นิวตันเมตร, 8 นิ้ว-ปอนด์) เพื่อยึดโครงยึดรองรับตัวยกด้านหลังเข้ากับตัวเครื่อง

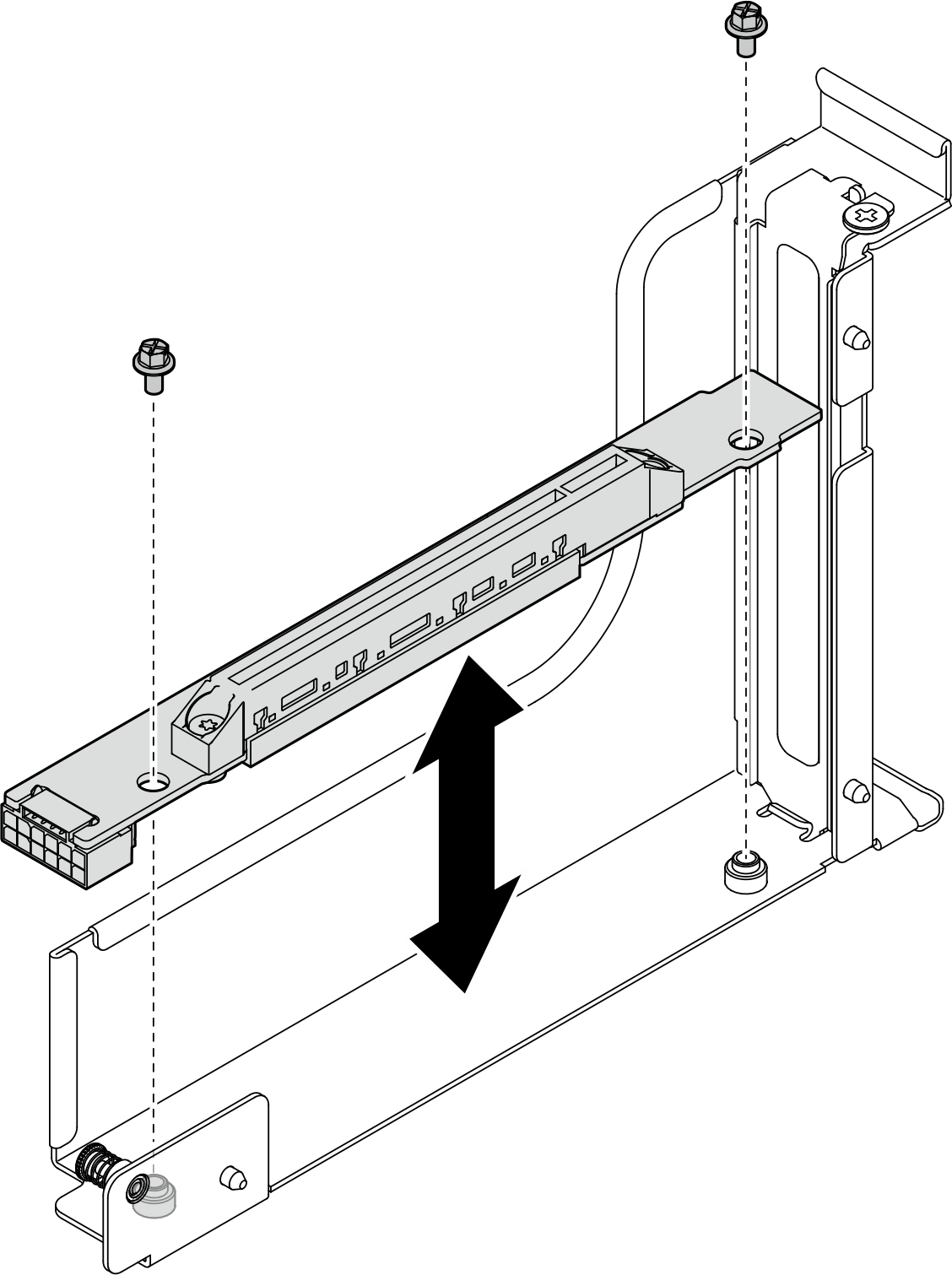

      รูปที่ 3. การติดตั้งโครงยึดรองรับตัวยกด้านหลัง


3. ติดตั้งส่วนประกอบตัวยก PCIe ในช่องเสียบตัวยก 2
   1. เชื่อมต่อสายส่วนประกอบตัวยก PCIe โปรดดู การเดินสายตัวยก PCIe สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการเดินสายภายใน
   2. จัดแนวรูบนตัวยก PCIe ให้ตรงกับแท่งบนส่วนประกอบแผงระบบ จากนั้นเสียบส่วนประกอบตัวยก PCIe เข้าไปในช่องเสียบ PCIe บนส่วนประกอบแผงระบบ
   3. ขันน็อตยึดให้แน่นเพื่อยึดส่วนประกอบตัวยก PCIe

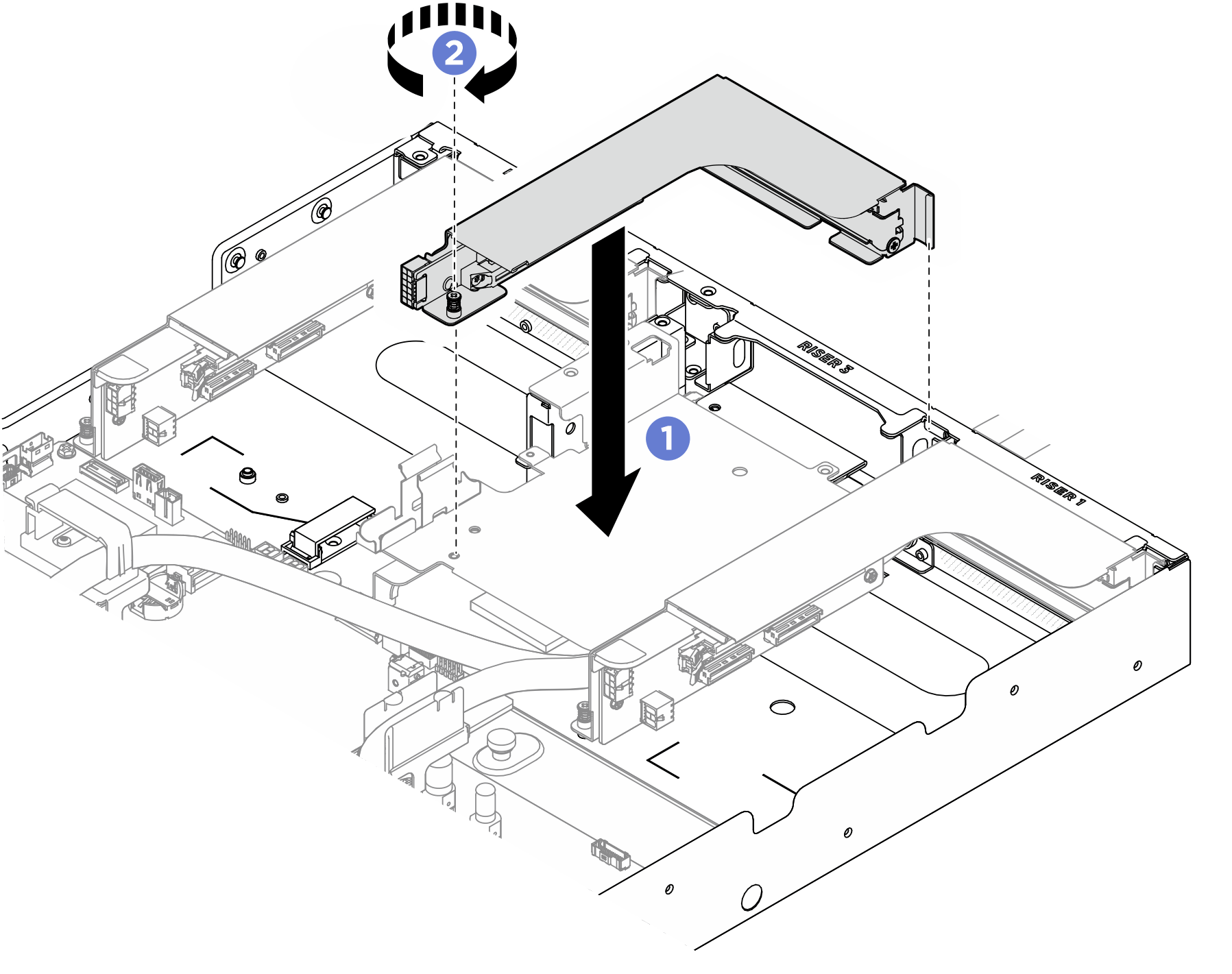

      รูปที่ 4. การติดตั้งส่วนประกอบตัวยก PCIe ในช่องเสียบ 2


4. หากจำเป็น ให้ติดป้ายที่ปลายทั้งสองด้านของสาย
   1. ติดส่วนพื้นที่สีขาวของป้ายที่ปลายสายด้านหนึ่ง
   2. พันป้ายรอบสาย และติดเข้ากับส่วนพื้นที่สีขาว
   3. ทำซ้ำเพื่อติดป้ายอีกอันเข้ากับปลายสายอีกด้านหนึ่ง
   รูปที่ 5. การติดป้ายกำกับ



   หมายเหตุ

   ดูตารางด้านล่างเพื่อระบุเครื่องหมายที่สอดคล้องกับสาย

   จาก	ไปยัง	ป้าย
   ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO 1)	ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO4B)	R2-MCIO 1 MCIO 4B
   ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO 2)	ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO4A)	R2-MCIO 2 MCIO 4A
   ขั้วต่อไฟฟ้าตัวยก PCIe 2 (RISER PWR)	ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้าตัวยก PCIe 2 และขั้วต่อไซด์แบนด์ (BP PWR/SIG 1)	R2-Riser PWR PWR/SIG 2
   ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO 1)	ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO8A)	R1-MCIO 1 MCIO 8A
   ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO 2)	ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO8B)	R1-MCIO 2 MCIO 8B
   ขั้วต่อไฟฟ้าตัวยก PCIe 1 (RISER PWR)	ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้าตัวยก PCIe 1 และขั้วต่อไซด์แบนด์ (BP PWR/SIG 3)	R1-Riser PWR PWR/SIG 3
