ถอดส่วนประกอบตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดส่วนประกอบตัวยก PCIe ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
  • หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดตัวเครื่องออกจากแร็ค ดู ถอดเซิร์ฟเวอร์ออกจากแร็ค
  • ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
  • เซิร์ฟเวอร์รองรับตัวยก PCIe สูงสุดสองตัว โปรดดูภาพประกอบต่อไปนี้เพื่อดูตำแหน่งที่สอดคล้องกัน
    รูปที่ 1. ตำแหน่งตัวยก PCIe
    PCIe riser locations
หมายเหตุ
ในการบำรุงรักษาการระบายความร้อนของระบบอย่างเหมาะสม อย่าใช้งานเซิร์ฟเวอร์โดยไม่มีตัวยก PCIe หรือแผงครอบตัวยกติดตั้งอยู่ใน CPU คอมเพล็กซ์

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. ถอดฝาครอบด้านบนด้านหน้า ดู ถอดฝาครอบด้านบนด้านหน้า
    2. ถอดฝาครอบด้านบนด้านหลัง ดู ถอดฝาครอบด้านบนด้านหลัง
    3. ถอดแผ่นกั้นลมของโปรเซสเซอร์ ดู ถอดแผ่นกั้นลมของโปรเซสเซอร์
  2. ถอดส่วนประกอบตัวยก PCIe ในช่องเสียบตัวยก 1
    1. คลายน็อตยึดบนตัวยก PCIe
    2. ยกส่วนประกอบตัวยก PCIe ออกจาก CPU คอมเพล็กซ์
    3. ยกเลิกการเชื่อมต่อสายส่วนประกอบตัวยก PCIe โปรดดู การเดินสายตัวยก PCIe สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการเดินสายภายใน

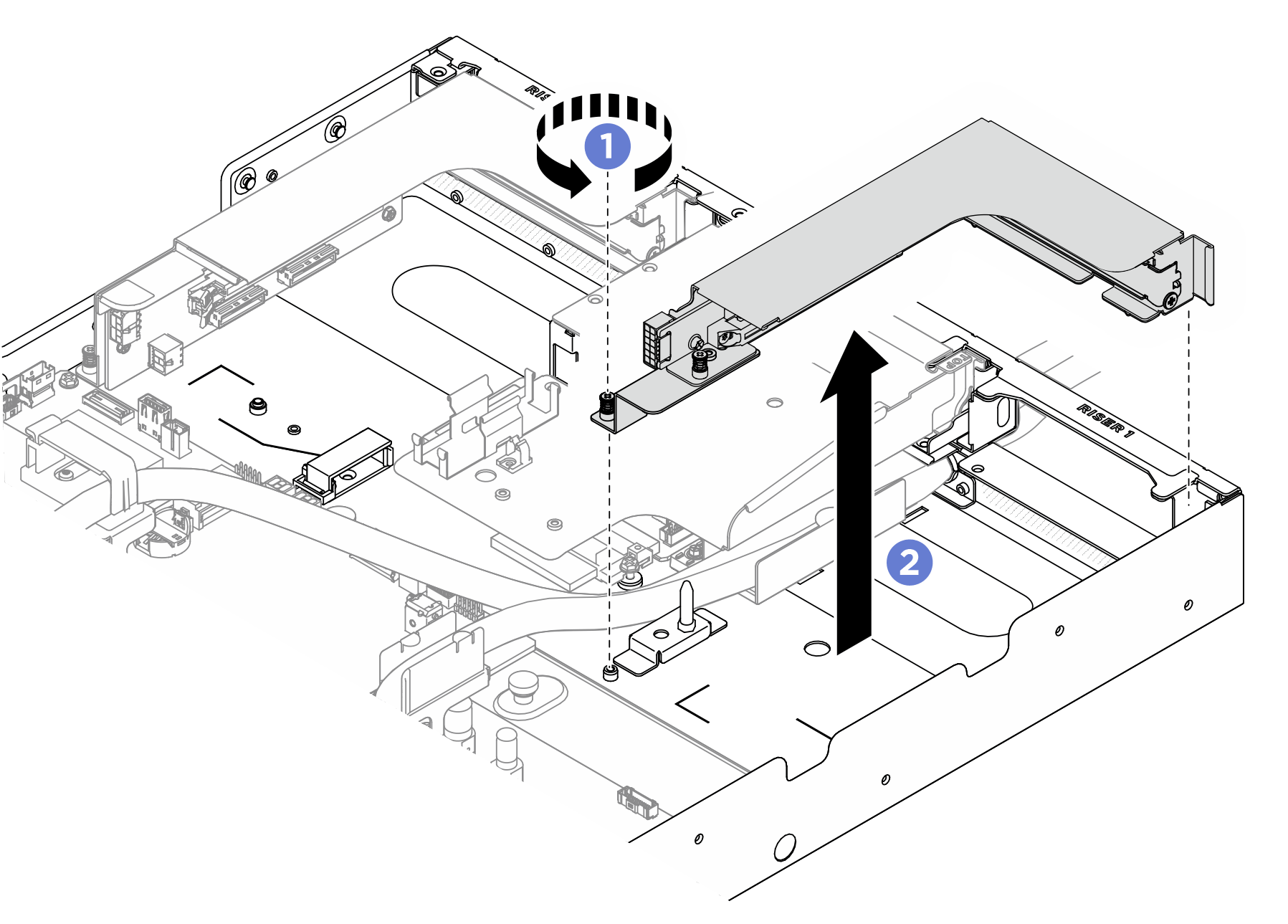

      รูปที่ 2. การถอดส่วนประกอบตัวยก PCIe ในช่องเสียบ 1
      PCIe riser assembly removal in slot 1
  3. ถอดส่วนประกอบตัวยก PCIe ในช่องเสียบตัวยก 2
    1. คลายน็อตยึดบนตัวยก PCIe
    2. ยกส่วนประกอบตัวยก PCIe ออกจาก CPU คอมเพล็กซ์
    3. ยกเลิกการเชื่อมต่อสายส่วนประกอบตัวยก PCIe โปรดดู การเดินสายตัวยก PCIe สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการเดินสายภายใน

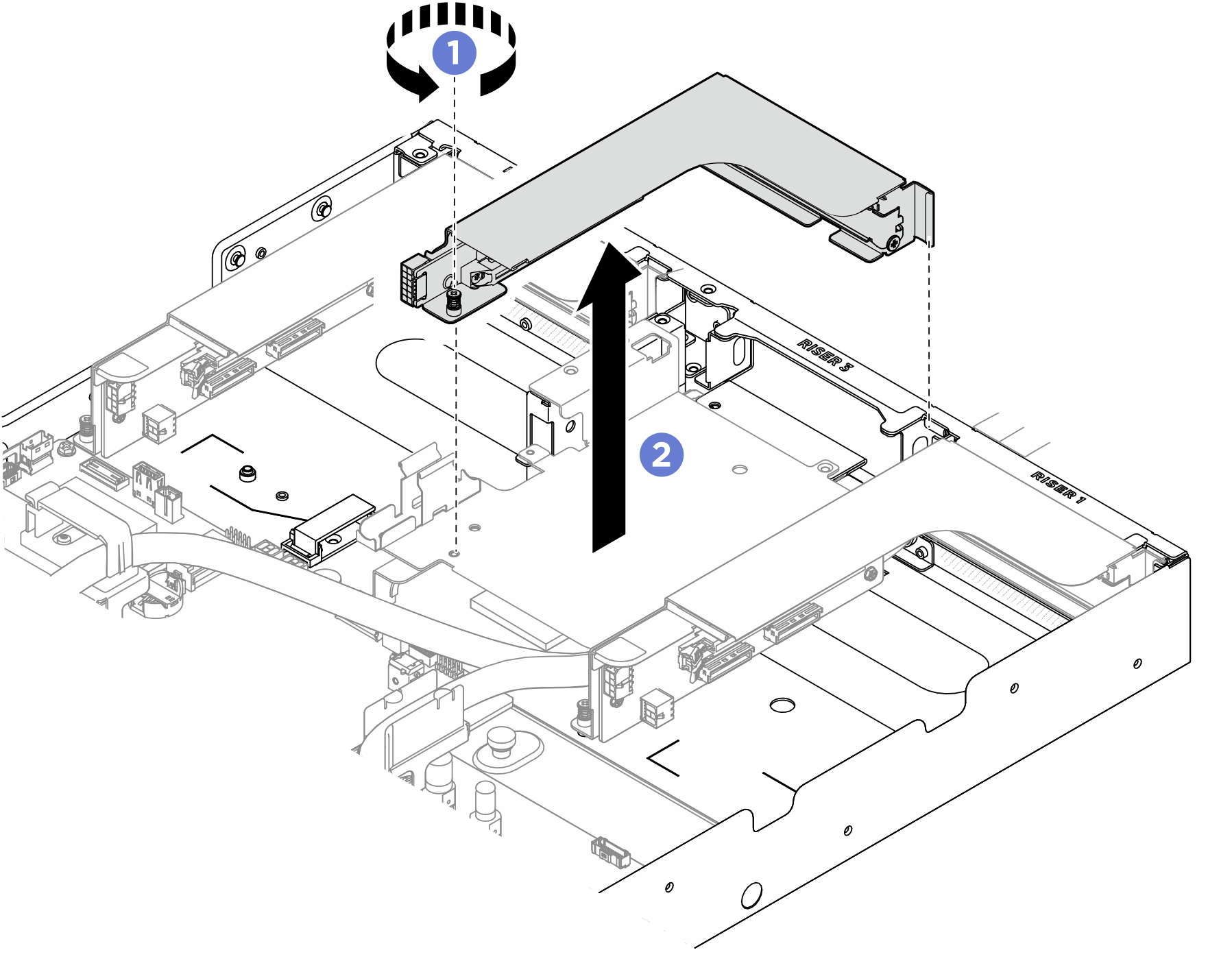

      รูปที่ 3. การถอดส่วนประกอบตัวยก PCIe ในช่องเสียบ 2
      PCIe riser assembly removal in slot 2
  4. หากจำเป็น ให้ถอดโครงยึดรองรับตัวยกด้านหลังในช่องเสียบตัวยก 2
    1. คลายสกรูสิบตัวที่ยึดโครงยึดรองรับตัวยกด้านหลังเข้ากับ CPU คอมเพล็กซ์
    2. ยกโครงยึดรองรับตัวยกด้านหลังออกจากช่องเสียบตัวยก
      รูปที่ 4. การถอดโครงยึดรองรับตัวยกด้านหลัง
      Removing rear riser support bracket

หลังจากดำเนินการเสร็จ

  1. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
  2. หากคุณวางแผนที่จะรีไซเคิลส่วนประกอบ:
    1. ถอดอะแดปเตอร์ PCIe ด้านหลังออกจากตัวยก PCIe
      1. คลายสกรูที่ยึดอะแดปเตอร์ PCIe กับตัวยก PCIe ด้านหลัง
      2. จับที่ขอบของอะแดปเตอร์ PCIe ด้านหลัง แล้วค่อยๆ ดึงออกจากช่องเสียบ PCIe
        รูปที่ 5. การถอดอะแดปเตอร์ PCIe ด้านหลัง
        Rear PCIe adapter removal
    2. คลายสกรูสามตัวเพื่อถอดการ์ดตัวยก PCIe ออกจากตัวครอบตัวยึด PCIe
      รูปที่ 6. การถอดการ์ดตัวยก PCIe
      PCIe riser card removal
    3. รีไซเคิลส่วนประกอบตามกฎข้อบังคับส่วนท้องถิ่น
