การเดินสายตัวยก PCIe

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายตัวยก PCIe

หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 11, 22, 33, ... nn
  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย
  • ป้ายบนแต่ละสายจะระบุที่มาและปลายทางของการเชื่อมต่อ ข้อมูลบนป้ายจะอยู่ในรูปแบบ RY-X และ P Z โดยที่ Y ระบุหมายเลขตัวยก PCIe X ระบุขั้วต่อบนการ์ดตัวยก และ Z ระบุขั้วต่อบนส่วนประกอบแผงระบบ

การเดินสายตัวยก PCIe

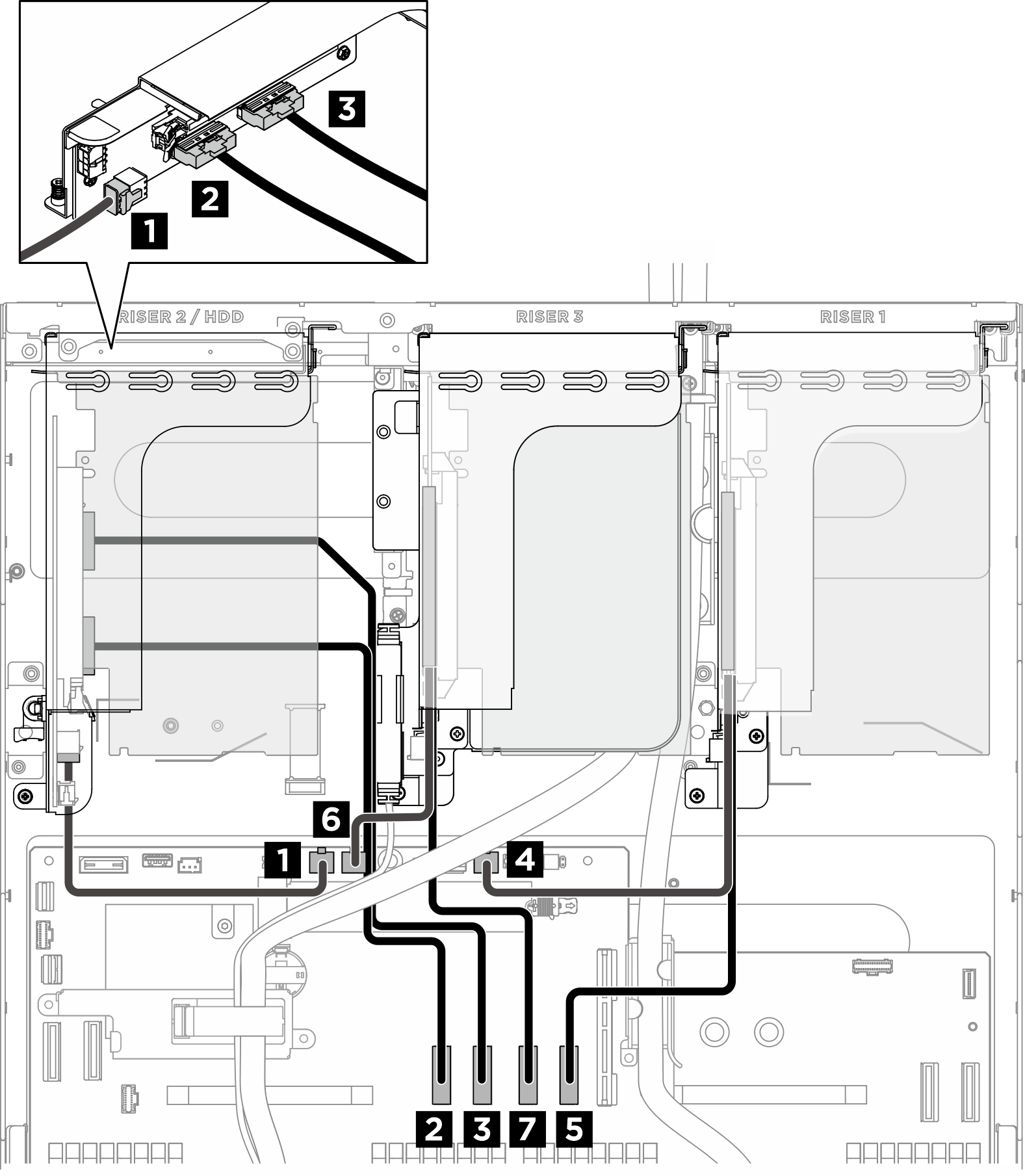

รูปที่ 1. การเดินสายตัวยก PCIe
PCIe riser cable routing
จากไปยังป้าย
1 ขั้วต่อไฟฟ้าตัวยก PCIe 2 (RISER PWR)ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้าตัวยก PCIe 2 และขั้วต่อไซด์แบนด์ (BP PWR/SIG 1)
  • R2-Riser PWR
  • PWR/SIG 2
2 ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO 1)ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO4B)
  • R2-MCIO 2
  • MCIO 4B
3 ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO 2)ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 2 (MCIO4A)
  • R2-MCIO 1
  • MCIO 4A
4 ขั้วต่อไฟฟ้าตัวยก PCIe 1 (RISER PWR)ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้าตัวยก PCIe 1 และขั้วต่อไซด์แบนด์ (BP PWR/SIG 3)
  • R1-Riser PWR
  • PWR/SIG 3
5 ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO 1)ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO8A)
  • R1-MCIO 1
  • MCIO 8A
6 ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO 2)ส่วนประกอบแผงระบบ: ขั้วต่อสัญญาณตัวยก PCIe 1 (MCIO8B)
  • R1-MCIO 2
  • MCIO 8B

การเดินสายไฟ DPU

รูปที่ 2. การเดินสายไฟ DPU


DPU power cable routing
สายจากไปยัง
1อะแดปเตอร์ DPU: ขั้วต่อไฟฟ้าตัวยก PCIe 1 หรือ 2: ขั้วต่อไฟฟ้า (AUX PWR)
