การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหล

ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายของโมดูลเซนเซอร์ตรวจจับการรั่วไหล

ข้อควรสนใจ
ปฏิบัติตามคำแนะนำต่อไปนี้อย่างเคร่งครัดเพื่อหลีกเลี่ยงความเสียหายต่อช่องเสียบสายบนแผงระบบ ช่องเสียบสายที่ชำรุดเสียหายอาจทำให้ต้องเปลี่ยนแผงระบบ

  • เชื่อมต่อขั้วต่อสายในแนวตั้งหรือแนวนอนให้สอดคล้องกับทิศทางของช่องเสียบสายที่เกี่ยวข้อง โดยหลีกเลี่ยงการเอียง

  • ในการถอดสายออกจากแผงระบบ ให้ทำดังนี้:

    1. กดค้างไว้ที่สลักทั้งหมด แท็บปลด หรือตัวล็อคบนขั้วต่อสายเพื่อปลดขั้วต่อสาย

    2. ถอดขั้วต่อสายในแนวตั้งหรือแนวนอนให้สอดคล้องกับทิศทางของช่องเสียบสายที่เกี่ยวข้อง โดยหลีกเลี่ยงการเอียง
      หมายเหตุ
      ขั้วต่อสายอาจดูแตกต่างจากขั้วต่อในภาพประกอบ แต่มีขั้นตอนการถอดเหมือนกัน






การเดินสายเซ็นเซอร์ตรวจจับการรั่วไหลด้านหน้าและด้านหลังของ GPU จะเหมือนกันสำหรับ H100/H200 GPU และ B200 GPU ในขณะที่การเดินสายเซ็นเซอร์ตรวจจับการรั่วไหลของ NVSwitch จะแตกต่างกัน ขึ้นอยู่กับตำแหน่งของโมดูลเซนเซอร์การรั่วไหล ให้เลือกแผนการเดินสายที่สอดคล้องกัน:
หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย

การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ H100/H200 NVSwitch​

เดินสายโมดูลเซ็นเซอร์ตรวจจับการรั่วไหลของ NVSwitch ตามประเภทของแผงจ่ายไฟ แผงจ่ายไฟมีสองประเภท ตรวจสอบซิลค์สกรีนให้ดีก่อนทำการเดินสาย

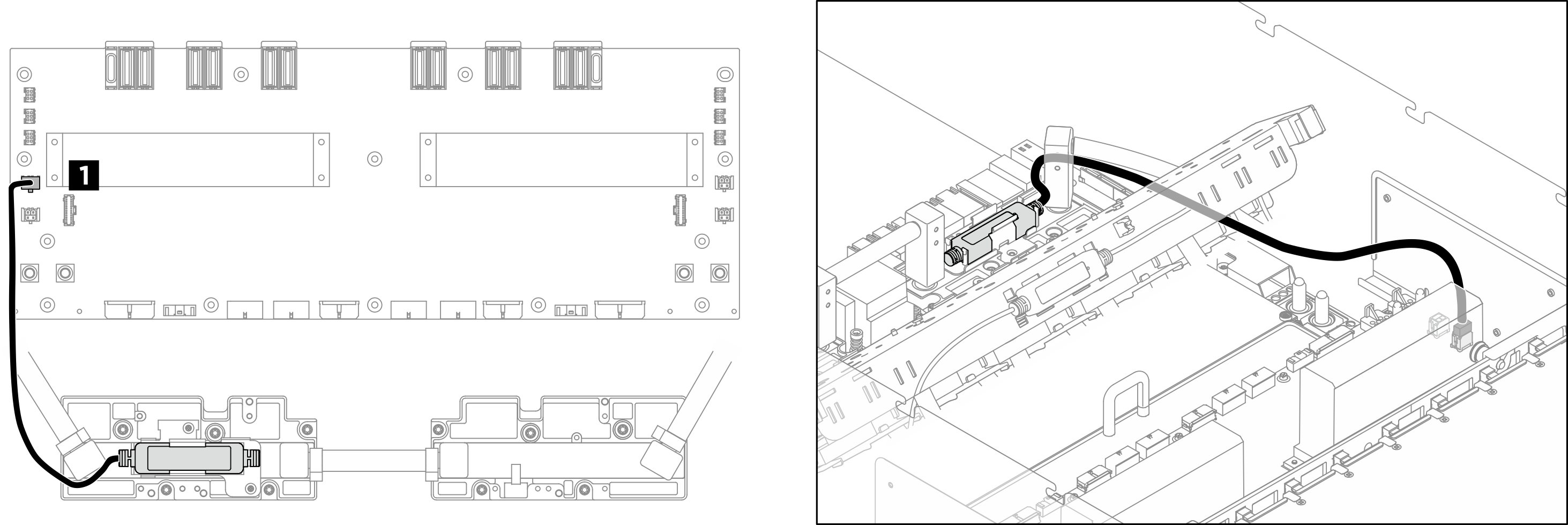

รูปที่ 1. การเดินสายโมดูลเซ็นเซอร์ตรวจจับการรั่วไหลของ NVSwitch สำหรับ PDB ประเภท 1
NVSwitch leakage sensor module cable routing for type 1 PDB
สายจากไปยัง
1 การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ NVSwitchโมดูลเซนเซอร์การรั่วไหลของ NVSwitchแผงจ่ายไฟ: ขั้วต่อโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ NVSwitch (LEAK CONN)

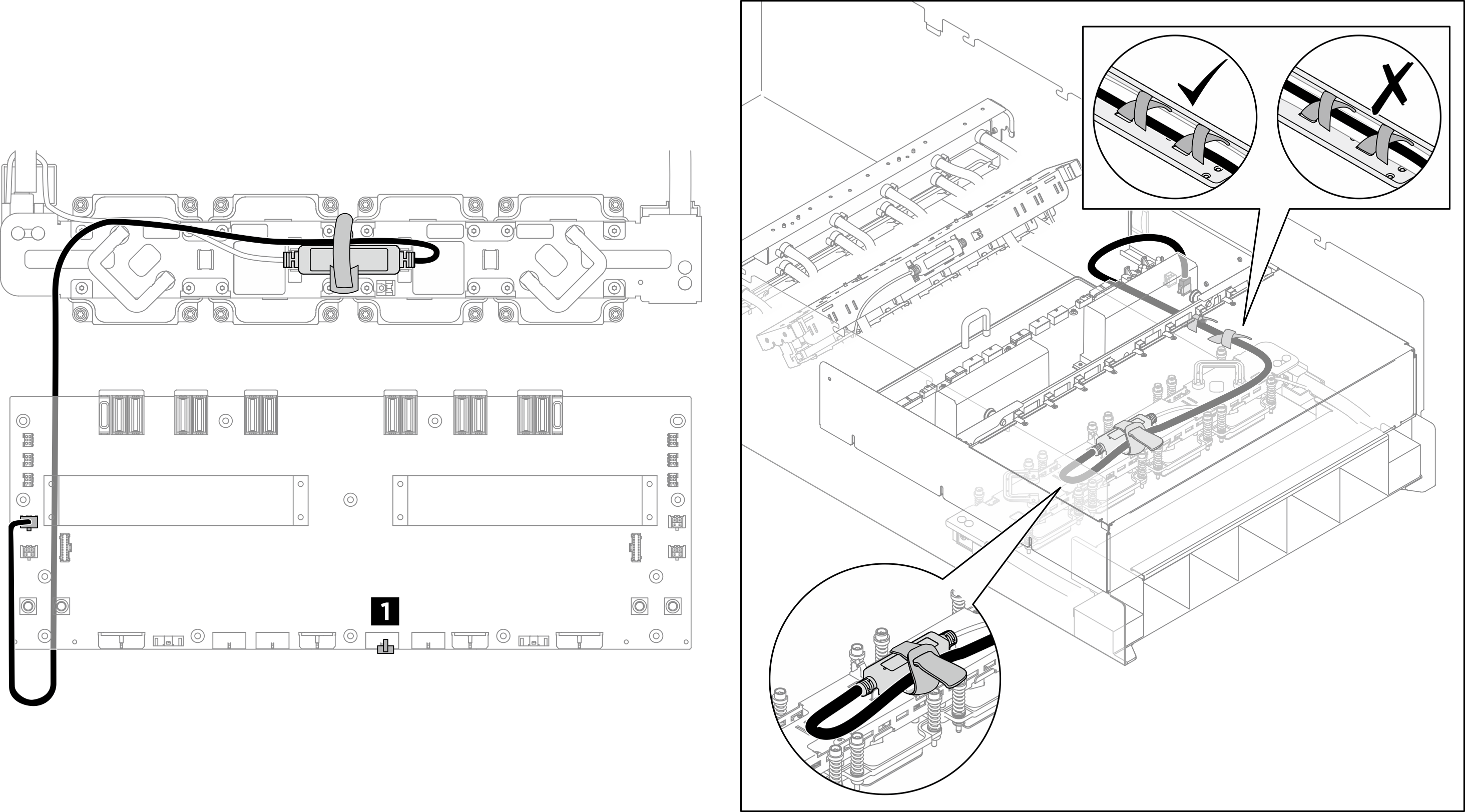

รูปที่ 2. การเดินสายโมดูลเซ็นเซอร์ตรวจจับการรั่วไหลของ NVSwitch สำหรับ PDB ประเภท 2
NVSwitch leakage sensor module cable routing for type 2 PDB
สายจากไปยัง
1 การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ NVSwitchโมดูลเซนเซอร์การรั่วไหลของ NVSwitchแผงจ่ายไฟ: ขั้วต่อโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ NVSwitch (LEAK1)
หมายเหตุ
เมื่อยึดสายบนตัวยึดสายยาง ตรวจสอบให้แน่ใจว่าไม่ได้เดินสายที่ด้านบนของสายยาง

การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ B200 NVSwitch และรีไทเมอร์​

รูปที่ 3. การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ B200 NVSwitch และรีไทเมอร์
B200 NVSwitch and retimer leakage sensor module cable routing
สายจากไปยัง
1 สายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ NVSwitch และรีไทเมอร์โมดูลเซ็นเซอร์ตรวจจับการรั่วไหลของ NVSwitch และรีไทเมอร์แผงจ่ายไฟ: ขั้วต่อโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ NVSwitch (LEAK1)

การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหน้า​

รูปที่ 4. การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหน้า
Front GPU leakage sensor module cable routing
สายจากไปยัง
1 สายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหน้าโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหน้าอินเทอร์โพเซอร์ PSU: ขั้วต่อโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหน้า (FAN2 LEAK2)
ข้อควรสนใจ
ตรวจสอบให้แน่ใจว่าไม่ได้วางสายเซนเซอร์ไว้ที่ปลายด้านขวาและด้านซ้ายของท่อ

การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหลัง​

รูปที่ 5. การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหลัง
Rear GPU leakage sensor module cable routing
สายจากไปยัง
1 สายโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหลังโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหลังอินเทอร์โพเซอร์ PSU: ขั้วต่อโมดูลเซนเซอร์ตรวจจับการรั่วไหลของ GPU ด้านหลัง (FAN1 LEAK1)

การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหล Lenovo Processor Neptune® Core Module​

หมายเหตุ
เพื่อการจัดวางสายที่ดีขึ้น จำเป็นต้องติดตั้งสายและโมดูลเซนเซอร์ตรวจจับการรั่วไหลเข้ากับตัวยึดที่กำหนด และตรวจสอบให้แน่ใจว่าโมดูลยึดแน่นดีแล้วในคลิปตัวยึด สำหรับรายละเอียด ใช้ภาพประกอบด้านล่างหรือ ติดตั้ง Lenovo Processor Neptune® Core Module
รูปที่ 6. การเดินสายโมดูลเซนเซอร์ตรวจจับการรั่วไหล Processor Neptune® Core Module
Processor Neptune® Core Module leakage sensor module cable routing
สายจากไปยัง
1 สายโมดูลเซนเซอร์ตรวจจับการรั่วไหล Processor Neptune® Core Moduleโมดูลเซนเซอร์ตรวจจับการรั่วไหล Processor Neptune® Core Moduleแผงระบบ: ขั้วต่อโมดูลเซนเซอร์ตรวจจับการรั่วไหล Processor Neptune® Core Module (OUTLET TEMP SENSOR)
หมายเหตุ
จัดการสายเซนเซอร์สำรองในคลิปหนีบสายตามภาพ
