漏水センサー・モジュールのケーブル配線

以下のセクションでは、漏水センサー・モジュールのケーブル配線を理解します。

重要
システム・ボード上のケーブル・ソケットの損傷を避けるため、以下の指示を厳守してください。ケーブル・ソケットが損傷すると、システム・ボードの交換が必要になる場合があります。

  • ケーブル・コネクターは、対応するケーブル・ソケットの向きに合わせて垂直または水平に接続し、傾けないようにしてください。

  • システム・ボードからケーブルを取り外すには、次のようにします。

    1. ケーブル・コネクターのすべてのラッチ、リリース・タブ、またはロックを押したまま、ケーブル・コネクターを外します。

    2. ケーブル・コネクターは、対応するケーブル・ソケットの向きに合わせて垂直または水平に外し、傾きを避けます。
      注
      ケーブル・コネクターの外観は図と異なる場合がありますが、取り外し手順は同じです。






前面と背面の GPU 漏水ケーブルの配線は、H100/H200 と B200 GPU では同じですが、NVSwitch の漏水ケーブルの配線は異なります。漏水センサー・モジュールの位置に基づいて、対応する配線計画を選択します。
注
  • コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
  • ケーブルを配線する際は、ケーブル・ガイドを使用して、すべてのケーブルが適切に配線されていることを確認します。

H100/H200 NVSwitch 漏水センサー・モジュールのケーブル配線​

分電盤の種類に応じて、NVSwitch 漏水センサー・モジュール・ケーブルを配線します。分電盤には 2 つのタイプがあります。配線する前に、必ずシルク画面を確認してください。

図 1. タイプ 1 PDB の NVSwitch 漏水センサー・モジュールのケーブル配線
NVSwitch leakage sensor module cable routing for type 1 PDB
ケーブル始点終点
1 NVSwitch 漏水センサー・モジュール・ケーブルNVSwitch 漏水センサー・モジュール分電盤: NVSwitch 漏水センサー・モジュール・コネクター (LEAK CONN)
図 2. タイプ 2 PDB の NVSwitch 漏水センサー・モジュールのケーブル配線
NVSwitch leakage sensor module cable routing for type 2 PDB
ケーブル始点終点
1 NVSwitch 漏水センサー・モジュール・ケーブルNVSwitch 漏水センサー・モジュール分電盤: NVSwitch 漏水センサー・モジュール・コネクター (LEAK1)
注
ホース・ホルダーにケーブルを固定するときは、ホースの上にケーブルを配線しないように注意してください。

B200 NVSwitch およびリタイマー漏水センサー・モジュールのケーブル配線​

図 3. B200 NVSwitch およびリタイマー漏水センサー・モジュールのケーブル配線
B200 NVSwitch and retimer leakage sensor module cable routing
ケーブル始点終点
1 NVSwitch およびリタイマー漏水センサー・モジュール・ケーブルNVSwitch およびリタイマー漏水センサー・モジュール分電盤: NVSwitch 漏水センサー・モジュール・コネクター (LEAK1)

前面 GPU 漏水センサー・モジュールのケーブル配線​

図 4. 前面 GPU 漏水センサー・モジュールのケーブル配線
Front GPU leakage sensor module cable routing
ケーブル始点終点
1 前面 GPU 漏水センサー・モジュールのケーブル前面 GPU 漏水センサー・モジュールPSU 変換コネクター: 前面 GPU 漏水センサー・モジュール・コネクター (FAN2 LEAK2)
重要
多岐管の右端と左端にセンサー・ケーブルを配置しないようにしてください。

背面 GPU 漏水センサー・モジュールのケーブル配線​

図 5. 背面 GPU 漏水センサー・モジュールのケーブル配線
Rear GPU leakage sensor module cable routing
ケーブル始点終点
1 背面 GPU 漏水センサー・モジュールのケーブル背面 GPU 漏水センサー・モジュールPSU 変換コネクター: 背面 GPU 漏水センサー・モジュール・コネクター (FAN1 LEAK1)

Lenovo Processor Neptune® Core Module 漏水センサー・モジュールのケーブル配線​

注
ケーブルをよりよい状態に配置するには、指定ホルダーにホースと漏水センサー・モジュールを取り付け、モジュールがホルダー・クリップに固定されていることを確認する必要があります。詳しくは、以下の図または Lenovo Processor Neptune® Core Module の取り付け を使用してください。

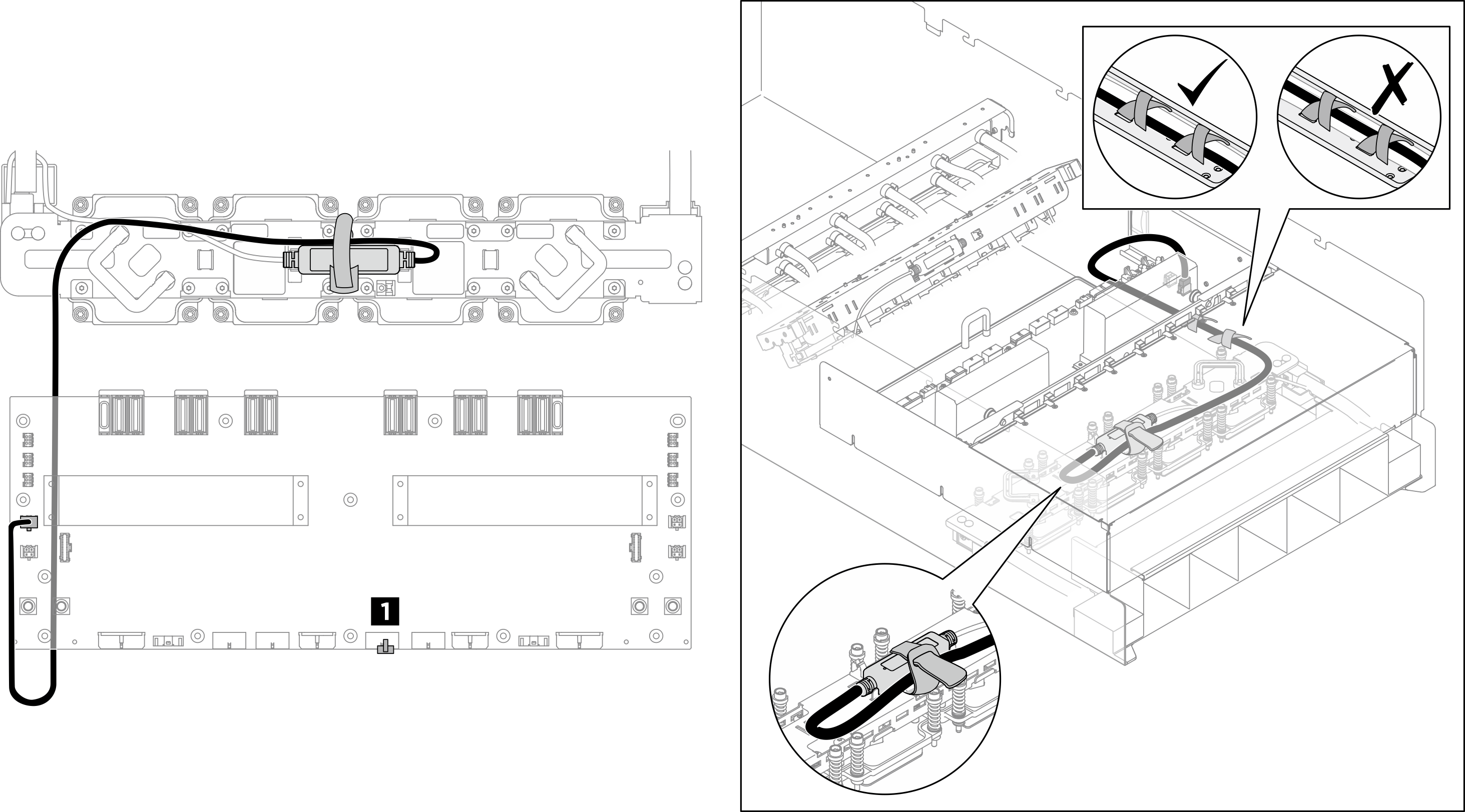

図 6. Processor Neptune® Core Module 漏水センサー・モジュールのケーブル配線
Processor Neptune® Core Module leakage sensor module cable routing
ケーブル始点終点
1 Processor Neptune® Core Module 漏水センサー・モジュール・ケーブルProcessor Neptune® Core Module 漏水センサー・モジュールシステム・ボード: Processor Neptune® Core Module 漏水センサー・モジュール・コネクター (OUTLET TEMP SENSOR)
注
図のように、冗長センサー・ケーブルをケーブル・クリップで管理します。
