PCIe スイッチ・ボードのケーブル配線
以下のセクションを使用して、PCIe スイッチ・ボードのケーブル配線を理解します。
ロケーションに基づいて、対応する配線計画を選択します。
古い PCIe スイッチ・ボード信号ケーブルを新しいものと交換する場合、ケーブルをプリベンドしてから PCIe スイッチ・ボードに接続します。
ケーブル配線が完了したら、ケーブルの位置に対応するケーブルタイでケーブルを束ねます。
注
- コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
- ケーブルを配線する際は、ケーブル・ガイドを使用して、すべてのケーブルが適切に配線されていることを確認します。
PCIe スイッチ・ボード信号ケーブル配線
信号ケーブル
| ケーブル | 始点 | 終点 | ラベル | プリベンド |
|---|---|---|---|---|
| 1 | PCIe スイッチ・ボード: MCIO コネクター 1 (MCIO1) | 1a システム・ボード: MCIO コネクター 1 (MCIO1A) |
| プリベンド方向 B |
| 1b システム・ボード: MCIO コネクター 1 (MCIO1B) |
| |||
| 2 | PCIe スイッチ・ボード: MCIO コネクター 2 (MCIO2) | 2a システム・ボード: MCIO コネクター 9 (MCIO9A) |
| プリベンド方向 B |
| 2b システム・ボード: MCIO コネクター 9 (MCIO9B) |
| |||
| 3 | PCIe スイッチ・ボード: MCIO コネクター 3 (MCIO3) 注
| 3a システム・ボード: MCIO コネクター 2 (MCIO2B) |
| プリベンド方向 A |
| 3b システム・ボード: MCIO コネクター 2 (MCIO2A) |
| |||
| 4 | PCIe スイッチ・ボード: MCIO コネクター4 (MCIO4) | 4a システム・ボード: MCIO コネクター 3 (MCIO3A) |
| プリベンド方向 A |
| 4b システム・ボード: MCIO コネクター 3 (MCIO3B) |
| |||
| 5 | PCIe スイッチ・ボード: MCIO コネクター 5 (MCIO5) 注
| 5a システム・ボード: MCIO コネクター 5 (MCIO5B) |
| プリベンド方向 B |
| 5b システム・ボード: MCIO コネクター 5 (MCIO5A) |
| |||
| 6 | PCIe スイッチ・ボード: MCIO コネクター 6 (MCIO6) | 6a システム・ボード: MCIO コネクター 10 (MCIO10A) |
| プリベンド方向 B |
| 6b システム・ボード: MCIO コネクター 10 (MCIO10B) |
| |||
| 7 | PCIe スイッチ・ボード: MCIO コネクター 7 (MCIO7) | 7a システム・ボード: MCIO コネクター 6 (MCIO6A) |
| プリベンド方向 A |
| 7b システム・ボード: MCIO コネクター 6 (MCIO6B) |
| |||
| 8 | PCIe スイッチ・ボード: MCIO コネクター 8 (MCIO8) 注
| 8a システム・ボード: MCIO コネクター 7 (MCIO7B) |
| プリベンド方向 A |
| 8b システム・ボード: MCIO コネクター 7 (MCIO7A) |
|
PCIe スイッチ・ボード信号ケーブルのプリベンド
| 1 | プリベンド方向 A |
| 2 | プリベンド方向 B |
工具としてプラス・ドライバーまたはマイナス・ドライバーを使用します。
コネクターに対して 45 度の角度でドライバーを配置します。図のようにケーブルを慎重に曲げます。
プリベンド方向については、次の図を参照してください。
GPU 管理ケーブル配線
GPU 管理ケーブル
図 1. PCIe スイッチ・ボードのケーブル配線 (GPU 管理ケーブル)
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | PCIe スイッチ・ボード: GPU 管理コネクター (MGMT) | システム・ボード: PCIe スイッチ側波帯コネクター (PCIE SW SIDEBAND) |
注
図のように、GPU 管理ケーブルをシャーシの丸マークより低い位置に置いてください。
PCIe スイッチ・ボードの電源および側波帯ケーブル

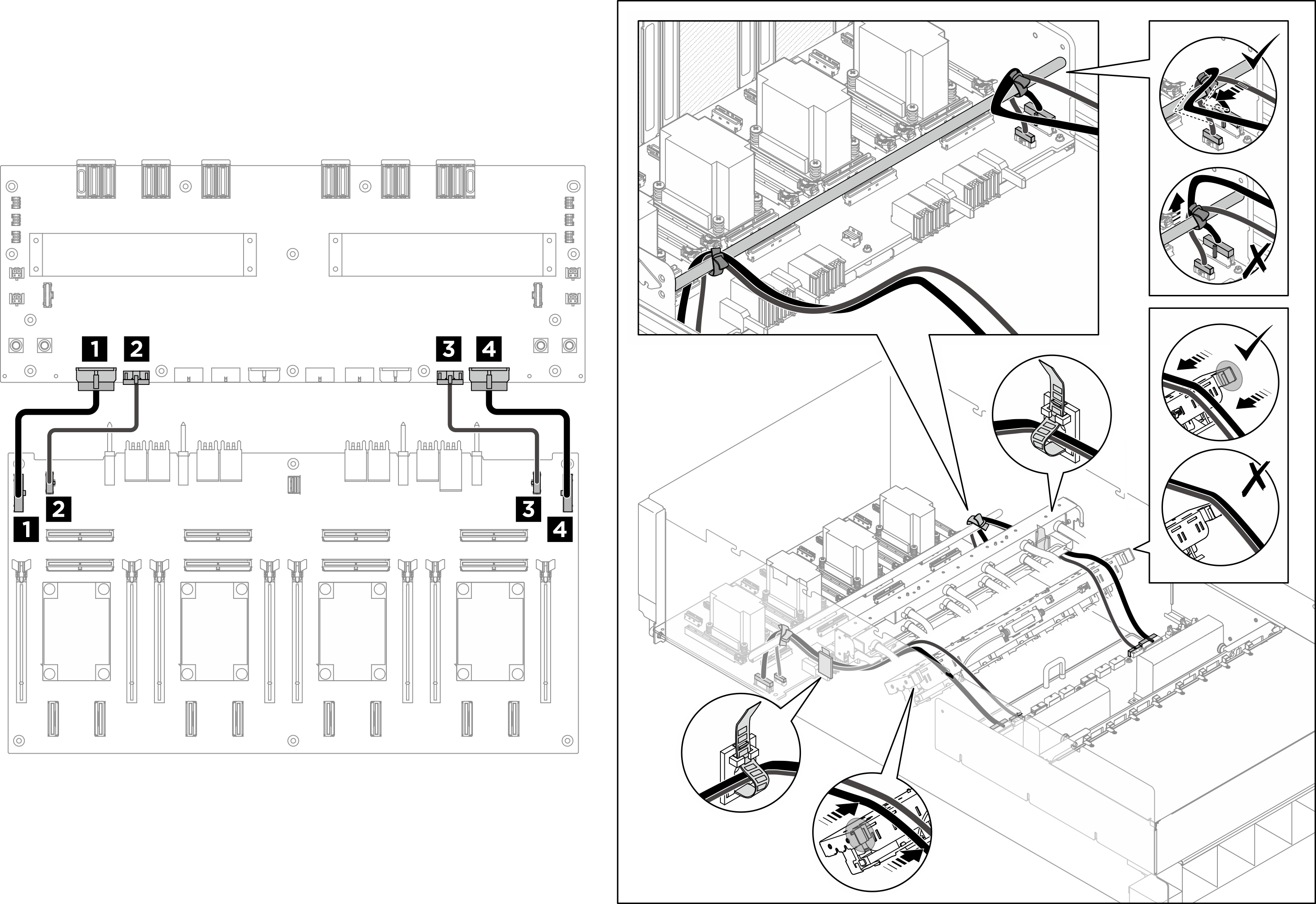

図 2. PCIe スイッチ・ボードのケーブル配線 (電源ケーブルおよび側波帯ケーブル)
| ケーブル | 始点 | 終点 |
|---|---|---|
| 1 | PCIe スイッチ・ボード: 分電盤電源コネクター 1 (PDB PWR1) | 分電盤: PCIe スイッチ・ボード電源コネクター 1 (FRONT RISER PWR1) |
| 2 | PCIe スイッチ・ボード: 分電盤側波帯コネクター 1 (PDB SB1) | 分電盤: PCIe スイッチ・ボード側波帯コネクター 1 (SWSB1) |
| 3 | PCIe スイッチ・ボード: 分電盤電源コネクター 2 (PDB PWR2) | 分電盤: PCIe スイッチ・ボード電源コネクター 2 (FRONT RISER PWR2) |
| 4 | PCIe スイッチ・ボード: 分電盤側波帯コネクター 2 (PDB SB2) | 分電盤: PCIe スイッチ・ボード側波帯コネクター 2 (SWSB2) |
注
多岐管の右端と左端にセンサー・ケーブルを配置しないようにしてください。
終了後
図 3. ケーブル・タイでケーブルを固定する
PCIe スイッチ・ボードに接続されたケーブルを束ねる
PCIe スイッチ・ボードに接続されているケーブルを 6 つの束に分け、ケーブル・タイでクロス・バーに固定します。
| バンドル | ケーブル | コネクター (PCIe スイッチ・ボード上) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
| 5 |
|
|
| 6 |
|
|
システム・ボードに接続されたケーブルを束ねる
PCIe スイッチ・ボードの信号ケーブルを 4 つの束に分け、図のようにケーブル・タイで固定します。
| バンドル | ケーブル | コネクター (システム・ボード上) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
前面ドライブ・バックプレーン側のケーブルを束ねる
ドライブ・バックプレーン信号ケーブルと電源ケーブル、GPU 管理ケーブル、前面 I/O モジュール・ケーブル、および内蔵診断パネル・ケーブルを 4 つの束に分け、図のようにケーブル・タイで固定します。
| バンドル | ケーブル | コネクター |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
