Disposición de los cables de la placa del conmutador PCIe
Use esta sección para comprender la disposición de los cables para la placa del conmutador PCIe.
Atención
Observe estrictamente las siguientes instrucciones para evitar dañar los zócalos de los cables de la placa del sistema. Cualquier daño a los zócalos de los cables podría requerir la sustitución de la placa del sistema.
Conecte los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.
- Para desconectar los cables de la placa del sistema, haga lo siguiente:
Mantenga presionados todos los pestillos, pestañas de liberación o bloqueos de los conectores de cable para liberar los conectores de cable.
- Quite los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.NotaEl aspecto de los conectores de los cables puede ser diferente de los que se muestran en la ilustración, pero el procedimiento de extracción es el mismo.
En función de la ubicación, seleccione el plan de disposición correspondiente:
Si está sustituyendo un cable de señal de la placa del conmutador PCIe antiguo por uno nuevo, doble previamente el cable antes de conectarlo a la placa del conmutador PCIe:
Una vez que haya finalizado la disposición de los cables, átelos con las bridas correspondientes a su ubicación:
Nota
- Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.
Disposición de los cables de señal de la placa del conmutador PCIe
Cables de señal
| Cable | Desde | Hasta | Etiqueta | Doblez previo |
|---|---|---|---|---|
| 1 | Placa del conmutador PCIe: conector MCIO 1 (MCIO1) | 1a Placa del sistema: conector MCIO 1 (MCIO1A) |
| Dirección de doblez previo B |
| 1b Placa del sistema: conector MCIO 1 (MCIO1B) |
| |||
| 2 | Placa del conmutador PCIe: conector MCIO 2 (MCIO2) | 2a Placa del sistema: conector MCIO 9 (MCIO9A) |
| Dirección de doblez previo B |
| 2b Placa del sistema: conector MCIO 9 (MCIO9B) |
| |||
| 3 | Placa del conmutador PCIe: conector MCIO 3 (MCIO3) Nota
| 3a Placa del sistema: conector MCIO 2 (MCIO2B) |
| Dirección de doblez previo A |
| 3b Placa del sistema: conector MCIO 2 (MCIO2A) |
| |||
| 4 | Placa del conmutador PCIe: conector MCIO 4 (MCIO4) | 4a Placa del sistema: conector MCIO 3 (MCIO3A) |
| Dirección de doblez previo A |
| 4b Placa del sistema: conector MCIO 3 (MCIO3B) |
| |||
| 5 | Placa del conmutador PCIe: conector MCIO 5 (MCIO5) Nota
| 5a Placa del sistema: conector MCIO 5 (MCIO5B) |
| Dirección de doblez previo B |
| 5b Placa del sistema: conector MCIO 5 (MCIO5A) |
| |||
| 6 | Placa del conmutador PCIe: conector MCIO 6 (MCIO6) | 6a Placa del sistema: conector MCIO 10 (MCIO10A) |
| Dirección de doblez previo B |
| 6b Placa del sistema: conector MCIO 10 (MCIO10B) |
| |||
| 7 | Placa del conmutador PCIe: conector MCIO 7 (MCIO7) | 7a Placa del sistema: conector MCIO 6 (MCIO6A) |
| Dirección de doblez previo A |
| 7b Placa del sistema: conector MCIO 6 (MCIO6B) |
| |||
| 8 | Placa del conmutador PCIe: conector MCIO 8 (MCIO8) Nota
| 8a Placa del sistema: conector MCIO 7 (MCIO7B) |
| Dirección de doblez previo A |
| 8b Placa del sistema: conector MCIO 7 (MCIO7A) |
|
Doblez previo de los cables de señal de la placa del conmutador PCIe
| 1 | Dirección de doblez previo A |
| 2 | Dirección de doblez previo B |
Utilice un destornillador Phillips o un destornillador plano como herramienta.
Coloque el destornillador en un ángulo de 45 grados con respecto al conector. Doble el cable con cuidado, tal como se muestra en la ilustración.
Consulte la siguiente ilustración para ver la dirección de doblez previo:
Disposición de los cables de gestión de la GPU
Cable de gestión de GPU
Figura 1. Disposición de los cables de la placa del conmutador PCIe (cable de gestión de GPU)
| Cable | Desde | Hasta | Etiqueta |
|---|---|---|---|
| 1 | Placa del conmutador PCIe: conector de gestión de la GPU (MGMT) | Placa del sistema: conector de banda lateral del conmutador PCIe (PCIE SW SIDEBAND) |
|
Nota
Asegúrese de mantener el cable de gestión de la GPU por debajo de la marca circular que se encuentra en el chasis, tal como se muestra en la ilustración.
Disposición de los cables de banda lateral y de alimentación de la placa del conmutador PCIe

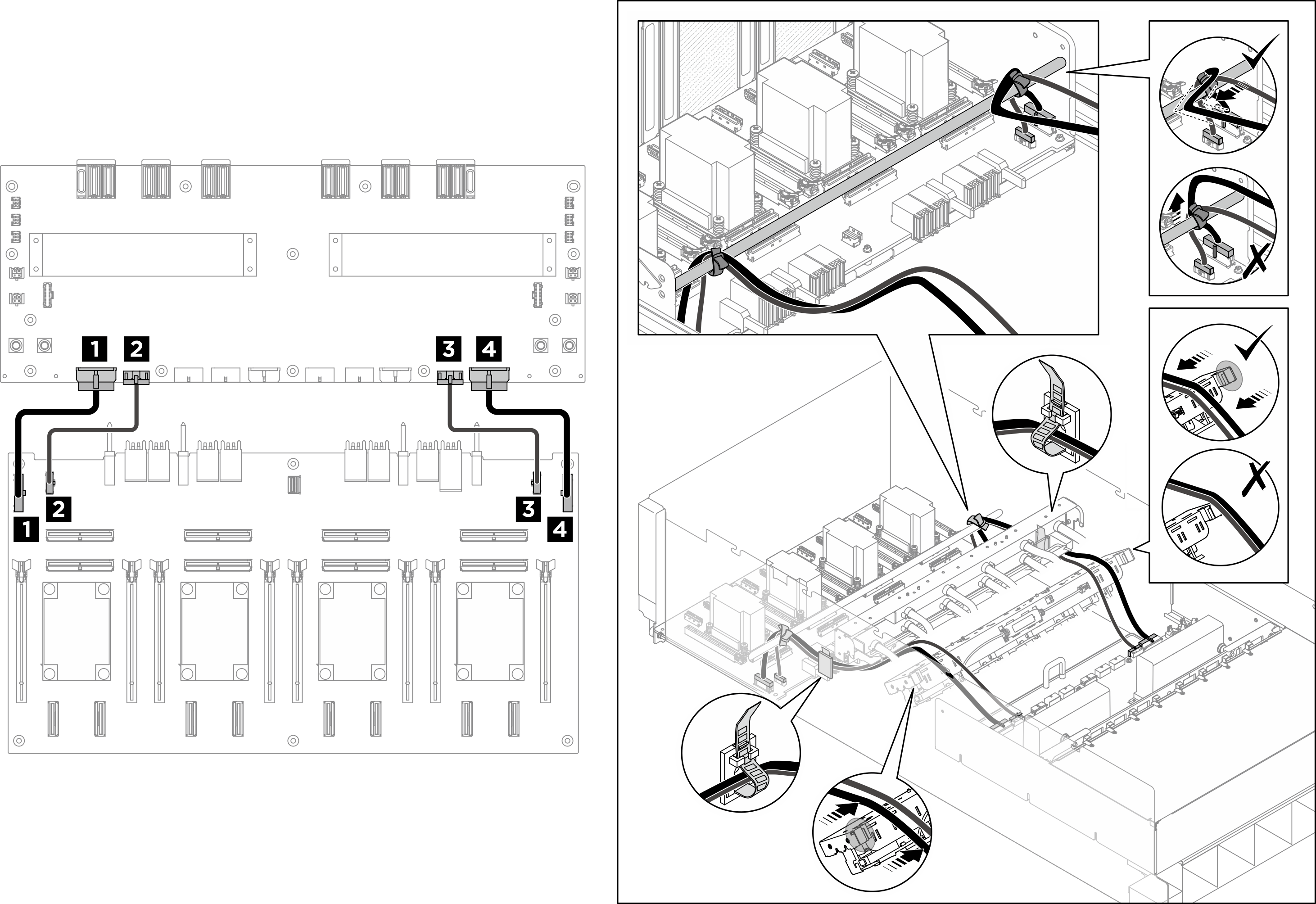

Figura 2. Disposición de los cables de la placa del conmutador PCIe (cables de alimentación y de banda lateral)
| Cable | Desde | Hasta |
|---|---|---|
| 1 | Placa del conmutador PCIe: conector de alimentación de la placa de distribución de alimentación 1 (PDB PWR1) | Placa de distribución de alimentación: conector de alimentación de la placa del conmutador PCIe 1 (FRONT RISER PWR1) |
| 2 | Placa del conmutador PCIe: conector de banda lateral 1 de la placa de distribución de alimentación (PDB SB1) | Placa de distribución de alimentación: conector de banda lateral 1 del conmutador PCIe (SWSB1) |
| 3 | Placa del conmutador PCIe: conector de alimentación de la placa de distribución de alimentación 2 (PDB PWR2) | Placa de distribución de alimentación: conector de alimentación de la placa del conmutador PCIe 2 (FRONT RISER PWR2) |
| 4 | Placa del conmutador PCIe: conector de banda lateral 2 de la placa de distribución de alimentación (PDB SB2) | Placa de distribución de alimentación: conector de banda lateral 2 del conmutador PCIe (SWSB2) |
Nota
Asegúrese de no colocar los cables del sensor en los extremos derecho e izquierdo del múltiple.
Después de finalizar
Figura 3. Fijación de los cables con las bridas de cables
Agrupación de los cables conectados a la placa del conmutador PCIe
Divida los cables conectados a la placa del conmutador PCIe en seis paquetes y fíjelos a la barra cruzada con bridas para cables.
| Haz | Cable | Conector (en la placa del conmutador PCIe) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
| 5 |
|
|
| 6 |
|
|
Agrupación de los cables conectados a la placa del sistema
Divida los cables de señal de la placa del conmutador PCIe en cuatro paquetes y fíjelos con bridas para cables, tal como se muestra en la ilustración.
| Haz | Cable | Conector (en la placa del sistema) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
Agrupación de los cables en el lateral de la placa posterior de la unidad frontal
Divida los cables de alimentación y los de señal de la placa posterior de la unidad, el cable de gestión de la GPU, los cables del módulo de E/S frontal y el cable del panel de diagnóstico integrado en cuatro paquetes y fíjelos con bridas para cables como se muestra en la ilustración.
| Haz | Cable | Conector |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
