Disposición de los cables de la tarjeta de interposición de PSU
Utilice esta sección para comprender la disposición de los cables de la tarjeta de interposición de PSU.
En función de la ubicación, seleccione el plan de disposición correspondiente:
Nota
- Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.
Atención
Observe estrictamente las siguientes instrucciones para evitar dañar los zócalos de los cables de la placa del sistema. Cualquier daño a los zócalos de los cables podría requerir la sustitución de la placa del sistema.
Conecte los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.
- Para desconectar los cables de la placa del sistema, haga lo siguiente:
Mantenga presionados todos los pestillos, pestañas de liberación o bloqueos de los conectores de cable para liberar los conectores de cable.
- Quite los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.NotaEl aspecto de los conectores de los cables puede ser diferente de los que se muestran en la ilustración, pero el procedimiento de extracción es el mismo.
Disposición de los cables de la tarjeta de interposición de la PSU a la placa de distribución de alimentación

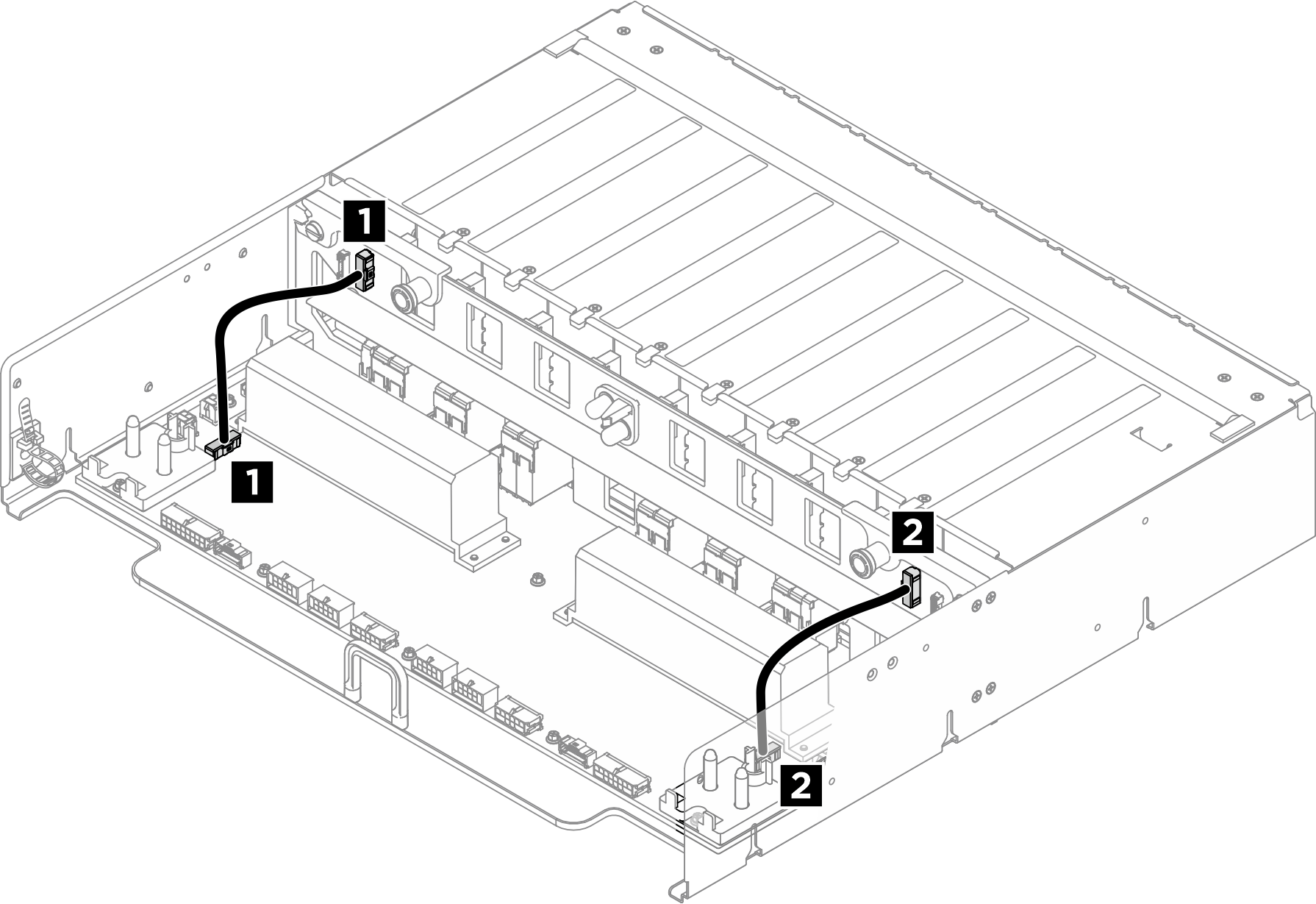

Figura 1. Disposición de los cables de la tarjeta de interposición de la PSU a la placa de distribución de alimentación


Cable | Desde | Hasta |
---|---|---|
1 | Tarjeta de interposición de la PSU: conector de banda lateral de la placa de distribución de alimentación 1 (PDB SB1) | Placa de distribución de alimentación: conector de banda lateral de la tarjeta de interposición de la PSU 1 (PIB SB1) |
2 | Tarjeta de interposición de la PSU: conector de banda lateral de la placa de distribución de alimentación 2 (PDB SB2) | Placa de distribución de alimentación: conector de banda lateral de la tarjeta de interposición de la PSU 2 (PIB SB2) |
Disposición de los cables de la tarjeta de interposición de la PSU a la placa del sistema
Figura 2. Disposición de los cables de la tarjeta de interposición de la PSU a la placa del sistema


Cable | Desde | Hasta |
---|---|---|
1 | Interposición de PSU: conector de alimentación de la placa del sistema (MB PWR) | 1 Placa del sistema: conector PDB_0V (PSU_GND) (cable negro) |
2 | 2 Placa del sistema: conector PDB_P12V (PSU_P12V) (cable rojo) |
a | Vista desde el complejo de GPU y PDB |
b | Vista desde el complejo de CPU |
Nota
- Al pasar por las guías de cables que se encuentran en el chasis del complejo de CPU, mantenga el cable del panel de diagnóstico integrado y el cable de gestión de la GPU por encima de los cables de alimentación y manténgalos paralelos entre sí. Tal como se muestra en b.
- Asegúrese de no colocar los cables de alimentación en los extremos derecho e izquierdo del múltiple. Tal como se muestra en a.
