Disposición de los cables de la placa base de la GPU
Utilice la sección para comprender la disposición de los cables para la placa base de la GPU.
En función de la GPU instalada, seleccione el plan de disposición correspondiente:
Nota
- Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.
Disposición de los cables de la placa base de la GPU H100/H200

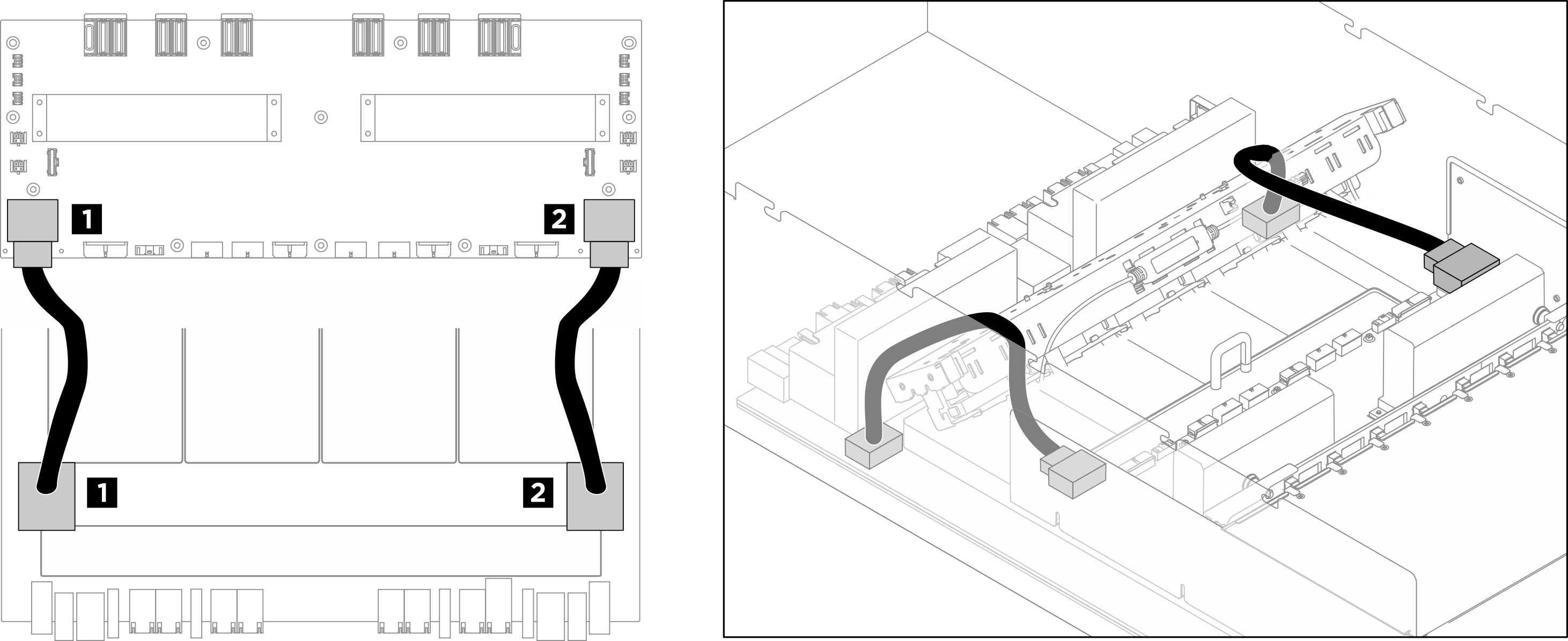

Figura 1. Disposición de los cables de la placa base de la GPU H100/H200
| Cable | Desde | Hasta |
|---|---|---|
| 1 | Placa base de la GPU: Conector de alimentación izquierdo | Placa de distribución de alimentación: conector de alimentación de la placa base de la GPU izquierda (GPU PWR) |
| 2 | Placa base de la GPU: Conector de alimentación derecho | Placa de distribución de alimentación: conector de alimentación de la placa base de la GPU derecha (GPU PWR) |
Disposición de los cables de la placa base de la GPU B200

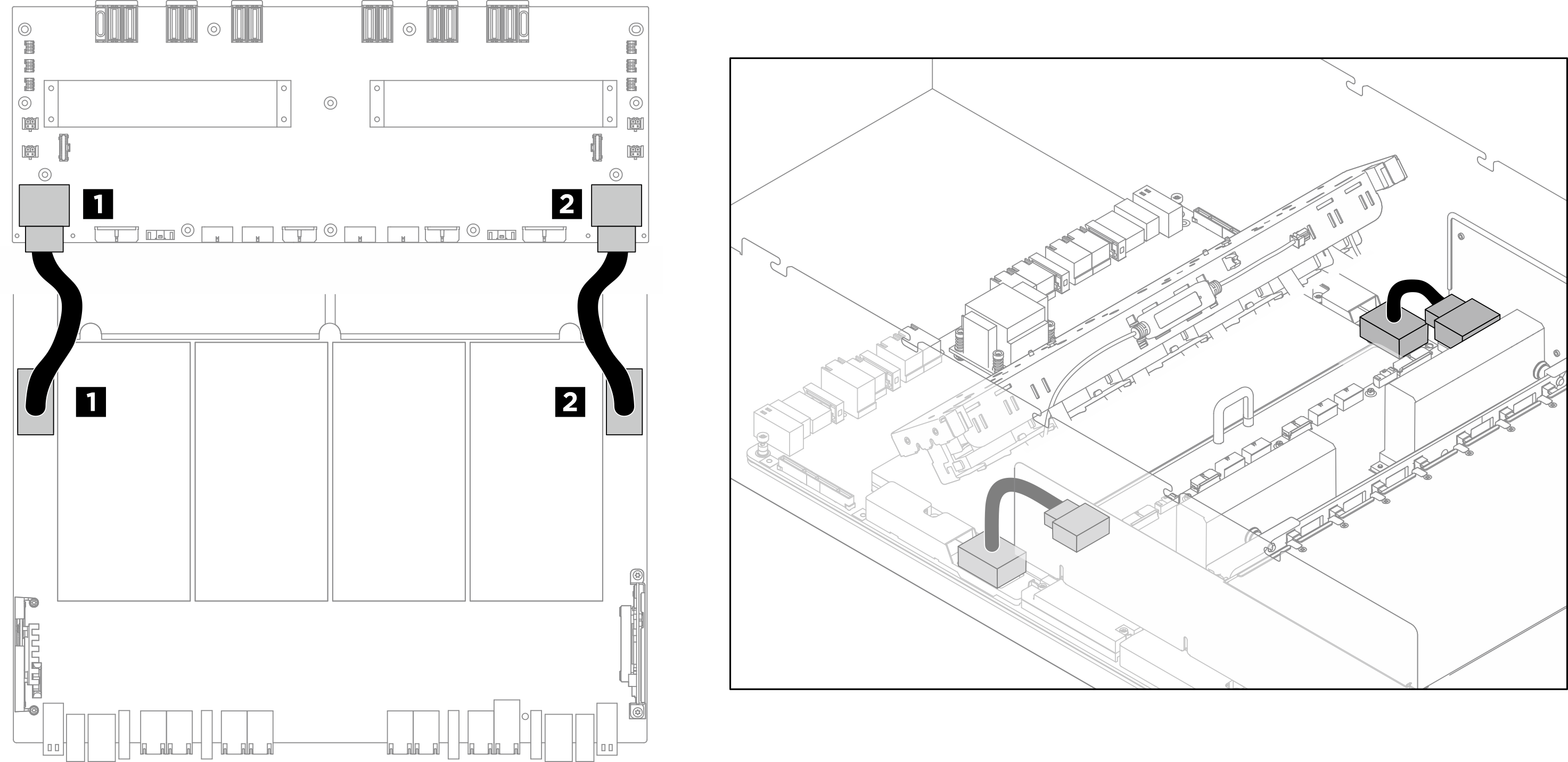

Figura 2. Disposición de los cables de la placa base de la GPU B200
| Cable | Desde | Hasta |
|---|---|---|
| 1 | Placa base de la GPU: Conector de alimentación izquierdo | Placa de distribución de alimentación: conector de alimentación de la placa base de la GPU izquierda (GPU PWR) |
| 2 | Placa base de la GPU: Conector de alimentación derecho | Placa de distribución de alimentación: conector de alimentación de la placa base de la GPU derecha (GPU PWR) |
