GPU 베이스보드 케이블 배선
이 섹션을 사용하여 GPU 베이스보드의 케이블 배선에 대해 알아보십시오.
설치된 GPU에 따라 해당 배선 계획을 선택합니다.
주
- 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
- 케이블을 배선할 때 모든 케이블이 케이블 가이드를 통과하여 올바르게 배선되었는지 확인하십시오.
H100/H200 GPU 베이스보드 케이블 배선

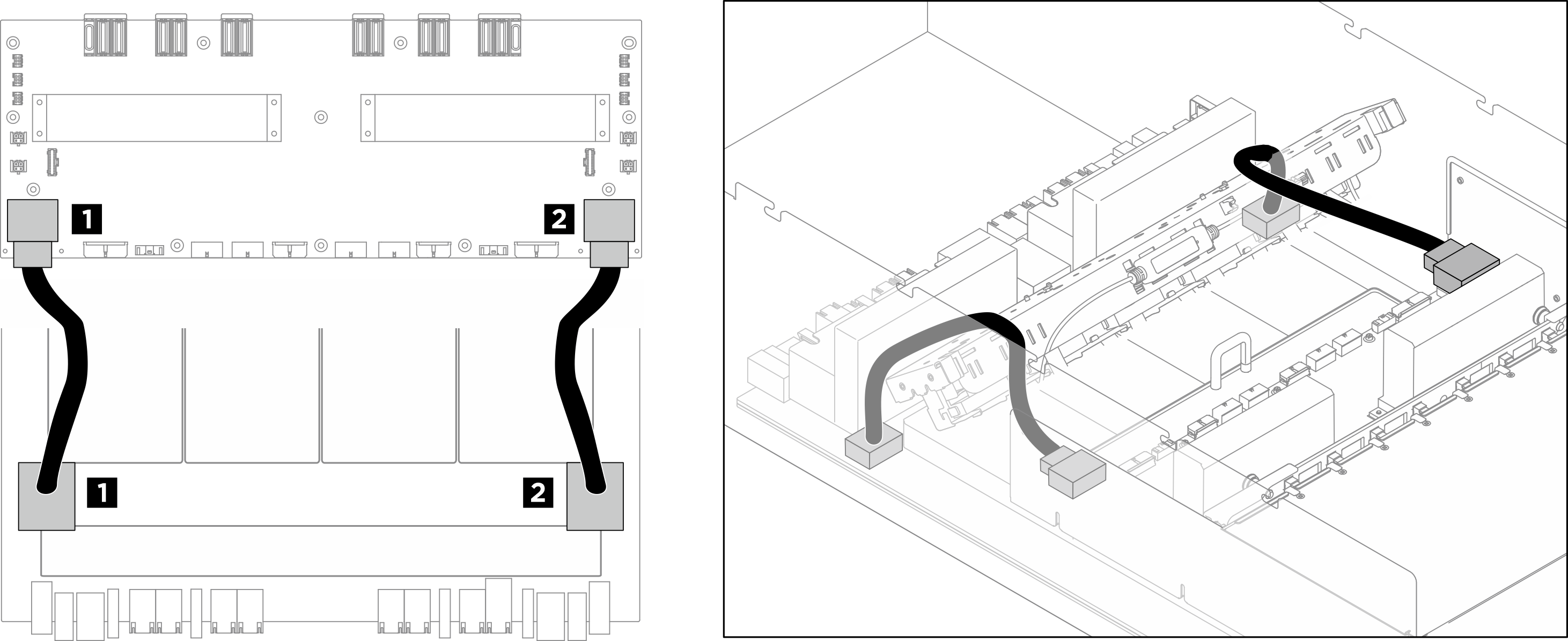

그림 1. H100/H200 GPU 베이스보드 케이블 배선
| 케이블 | 시작 | 끝 |
|---|---|---|
| 1 | GPU 베이스보드: 왼쪽 전원 커넥터 | 전원 분배 보드: 왼쪽 GPU 베이스보드 전원 커넥터(GPU PWR) |
| 2 | GPU 베이스보드: 오른쪽 전원 커넥터 | 전원 분배 보드: 오른쪽 GPU 베이스보드 전원 커넥터(GPU PWR) |
B200 GPU 베이스보드 케이블 배선

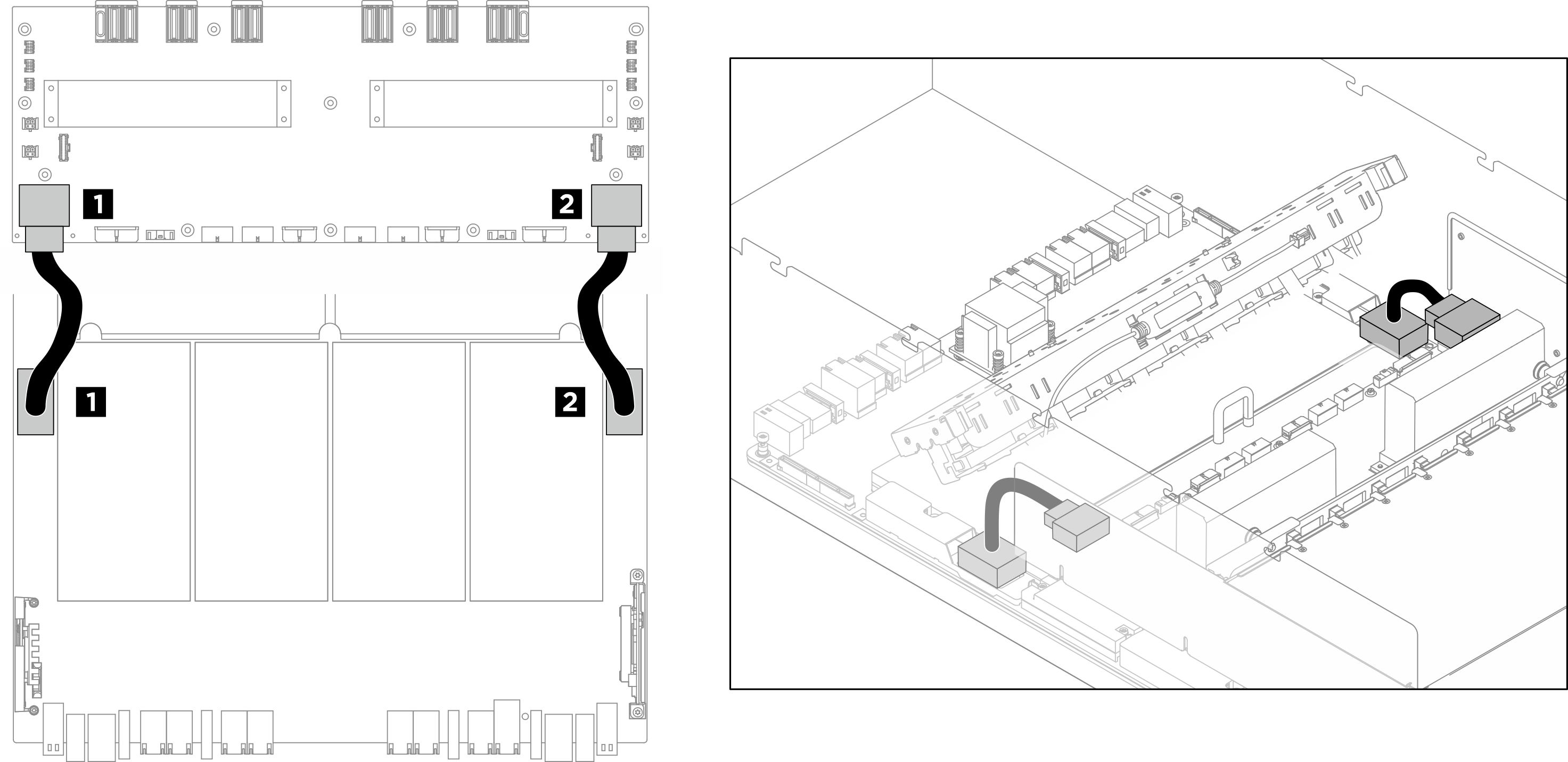

그림 2. B200 GPU 베이스보드 케이블 배선
| 케이블 | 시작 | 끝 |
|---|---|---|
| 1 | GPU 베이스보드: 왼쪽 전원 커넥터 | 전원 분배 보드: 왼쪽 GPU 베이스보드 전원 커넥터(GPU PWR) |
| 2 | GPU 베이스보드: 오른쪽 전원 커넥터 | 전원 분배 보드: 오른쪽 GPU 베이스보드 전원 커넥터(GPU PWR) |
