Roteamento de cabos da placa-base da GPU

Use a seção para entender o roteamento de cabos da placa-base da GPU.

Com base na GPU instalada, selecione o plano de roteamento correspondente:
Nota
  • Conexões entre conectores; 11, 22, 33, ... nn
  • Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.

Roteamento de cabos da placa-base da GPU H100/H200

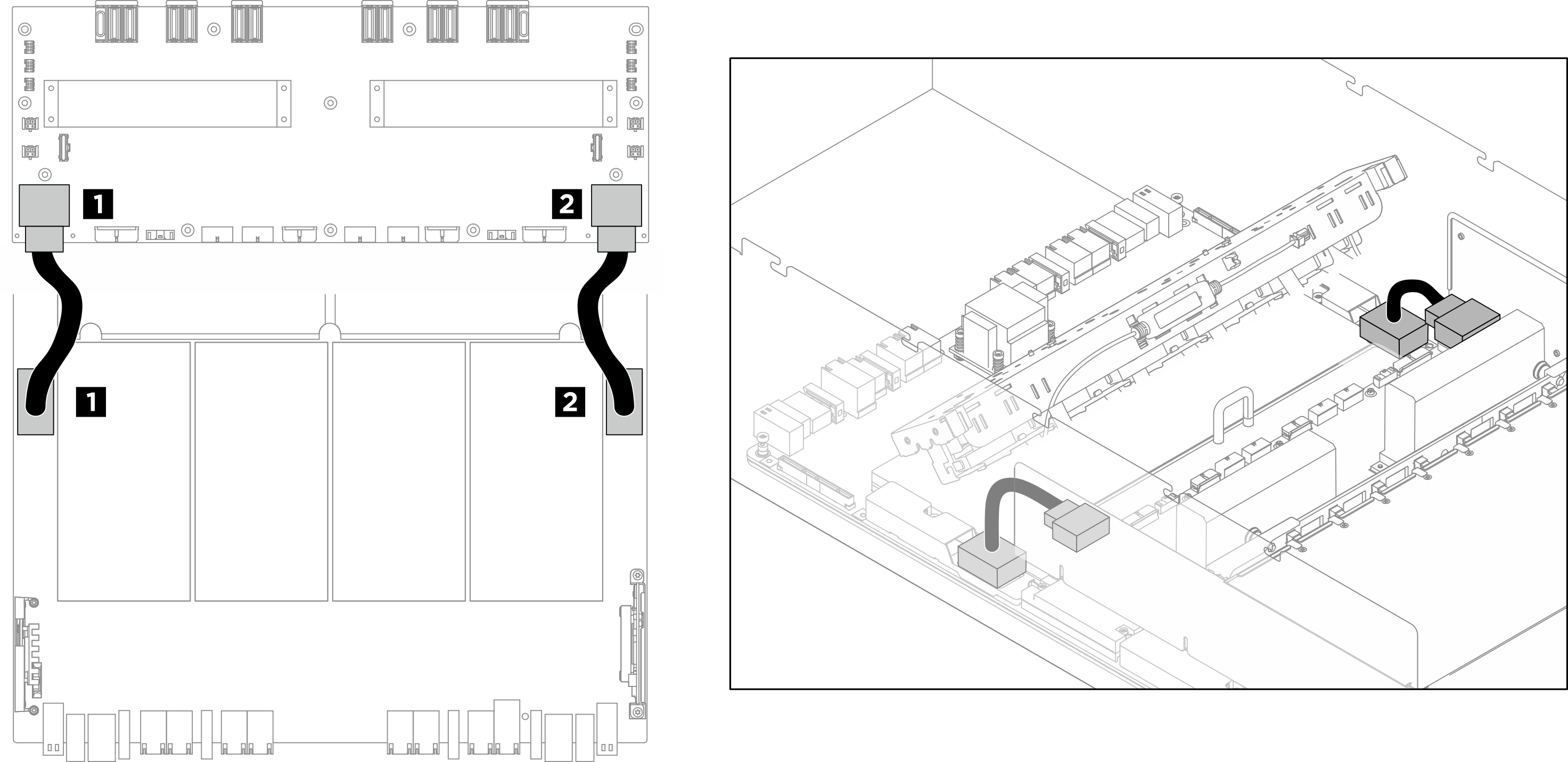

Figura 1. Roteamento de cabos da placa-base da GPU H100/H200
H100/H200 GPU baseboard cable routing
CaboNoPara
1Placa-base da GPU: conector de energia esquerdoPlaca de distribuição de energia: Conector de energia esquerdo da placa-base da GPU (GPU PWR)
2Placa-base da GPU: conector de energia direitoPlaca de distribuição de energia: Conector de energia direito da placa-base da GPU (GPU PWR)

Roteamento de cabos da placa-base da GPU B200

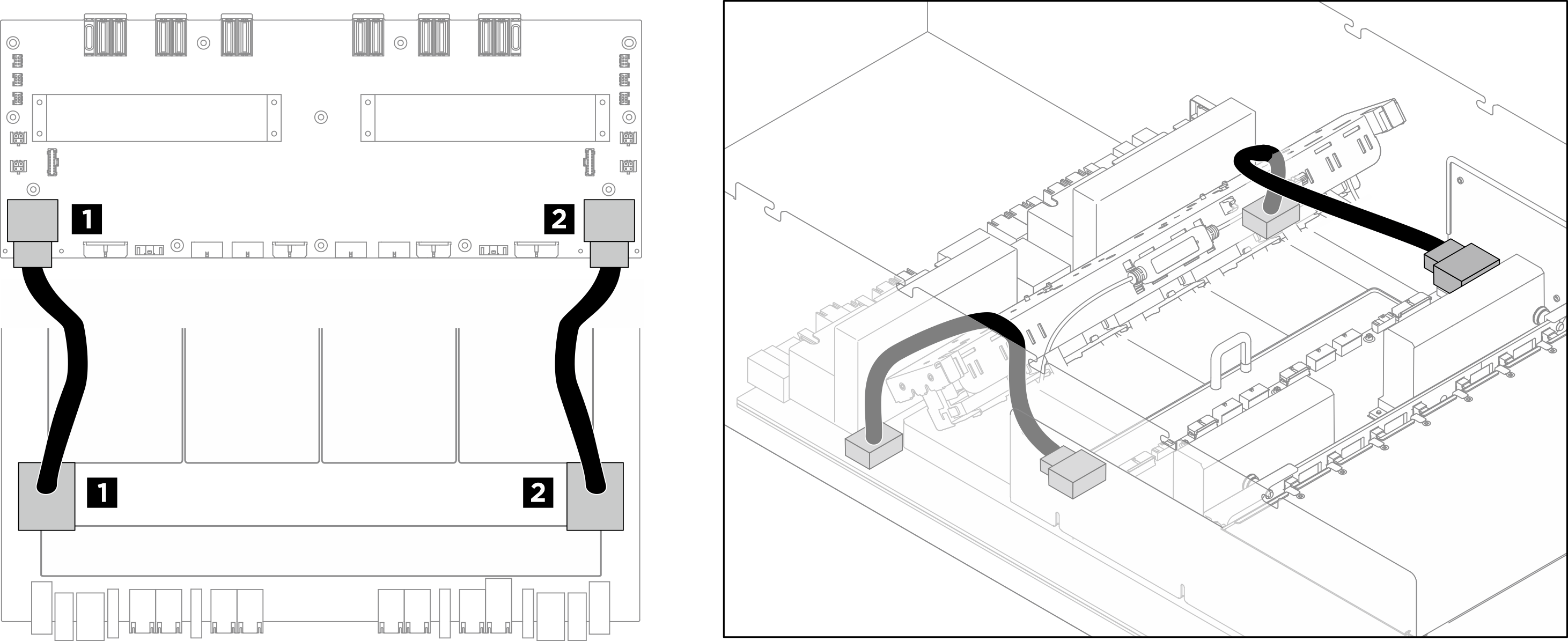

Figura 2. Roteamento de cabos da placa-base da GPU B200
B200 GPU baseboard cable routing
CaboNoPara
1Placa-base da GPU: conector de energia esquerdoPlaca de distribuição de energia: Conector de energia esquerdo da placa-base da GPU (GPU PWR)
2Placa-base da GPU: conector de energia direitoPlaca de distribuição de energia: Conector de energia direito da placa-base da GPU (GPU PWR)
