Roteamento de cabos do backplane da unidade de 2,5 polegadas

Roteamento de cabos do backplane da unidade frontal de 2,5 polegadas​

Figura 1. Roteamento de cabos de sinal do backplane da unidade frontal de 2,5 polegadas

Cabo	No	Para	Etiqueta
1	Backplane 1: Conector NVMe 0-1	Placa de comutador PCIe: conector NVMe 1 (NVME1)	NVME 0-1 NVME 1
2	Backplane 1: Conector NVMe 2-3	Placa de comutador PCIe: conector NVMe 3 (NVME3)	NVME 2-3 NVME 3
3	Backplane 2: Conector NVMe 0-1	Placa de comutador PCIe: conector NVMe 5 (NVME5)	NVME 0-1 NVME 5
4	Backplane 2: Conector NVMe 2-3	Placa de comutador PCIe: conector NVMe 7 (NVME7)	NVME 2-3 NVME 7

Nota

Pressione os cabos de sinal do backplane da unidade de 2,5 polegadas na placa para mantê-los longe dos dissipadores de calor.

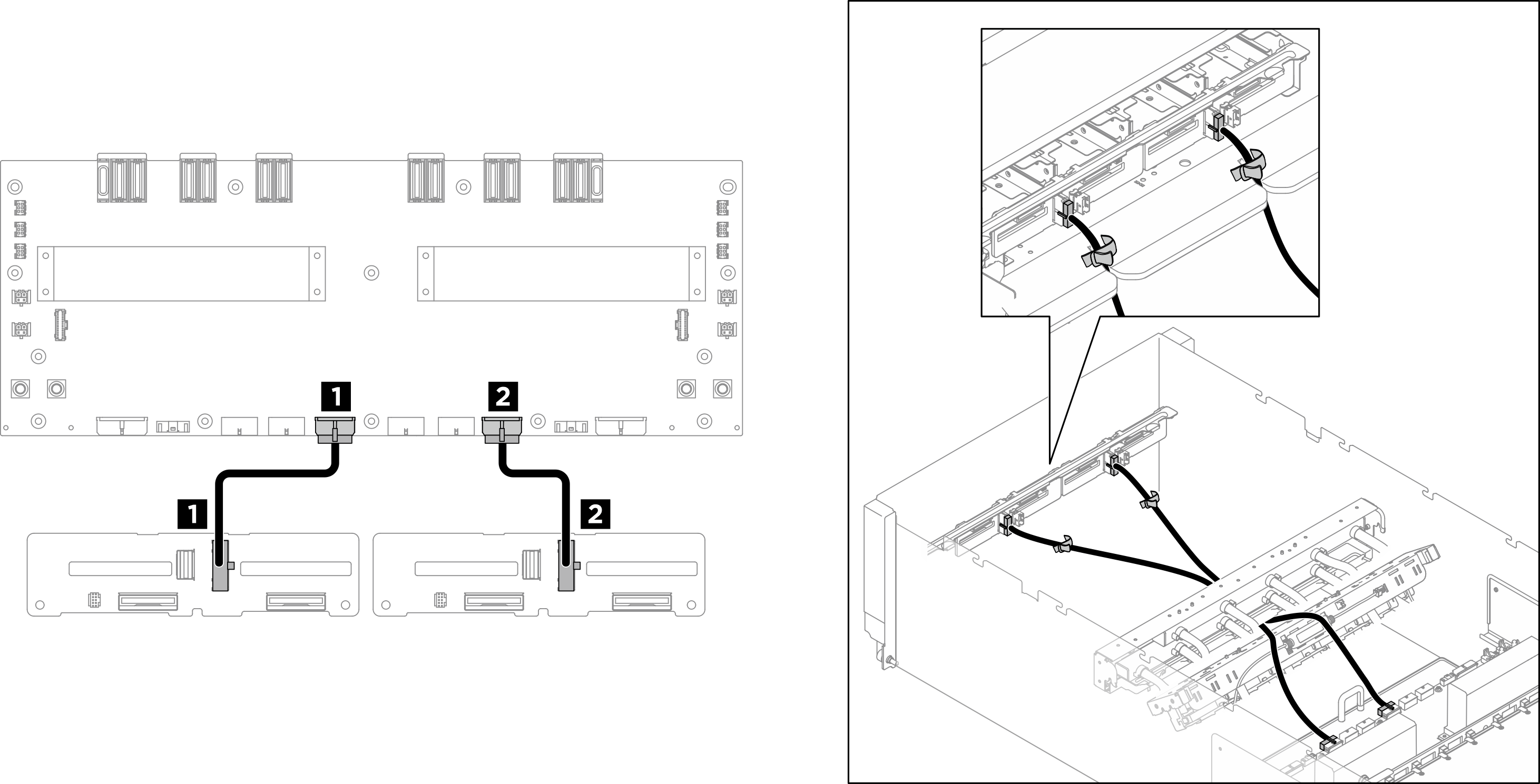

Figura 2. Roteamento de cabos de alimentação do backplane da unidade de 2,5" frontal para a GPU H100/H200

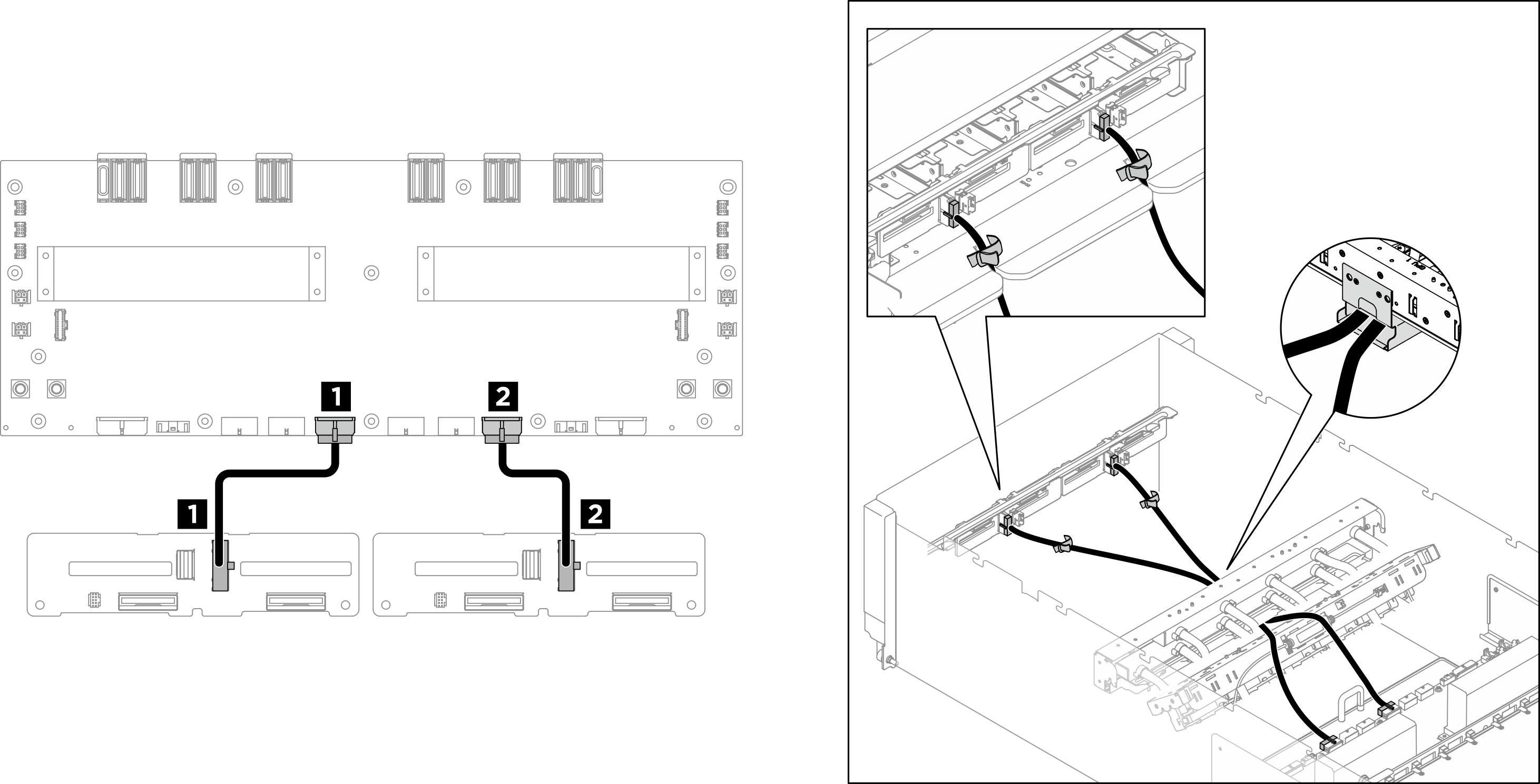

Figura 3. Roteamento de cabos de alimentação do backplane da unidade de 2,5" frontal para a GPU B200

Roteamento de cabos do backplane da unidade traseira de 2,5 polegadas​

Figura 4. Roteamento de cabos do backplane da unidade traseira de 2,5 polegadas

Cabo	No	Para	Etiqueta
1	Backplane : Conector NVMe 2-3	Placa-mãe: Conector de sinal do backplane da unidade traseira (MCIO4B)	R-NVME 2-3 MCIO 4B
2	Backplane : Conector de energia	Placa-mãe: Conector de energia do backplane da unidade traseira (BP PWR/SIG 2)	R-BP PWR SIG 2
3	Backplane : Conector NVMe 0-1	Placa-mãe: Conector de sinal do backplane da unidade traseira (MCIO4A)	R-NVME 0-1 MCIO 4A

Depois de concluir

Figura 5. Prendendo cabos com abraçadeiras

Agrupar cabos no lado do backplane da unidade frontal​

Divida os cabos de sinal e de alimentação do backplane da unidade, o cabo de gerenciamento da GPU, os cabos do módulo de E/S frontal e o cabo do painel de diagnóstico integrado em quatro feixes e prenda-os com braçadeiras conforme ilustrado.

Pacote	Cabo	Conector
1	Um cabo do painel de diagnóstico integrado	Painel de diagnóstico integrado
2	Dois cabos de sinal do backplane 1 Um cabo de alimentação do backplane 1	Backplane 1: Conector NVMe 0-1 Backplane 1: conector de energia Backplane 1: Conector NVMe 2-3
3	Dois cabos de sinal do backplane 2 Um cabo de alimentação do backplane 2 Um cabo de gerenciamento da GPU	Backplane 2: Conector NVMe 0-1 Backplane 2: Conector NVMe 2-3 Backplane 2: conector de energia Da placa de comutador PCIe: conector de gerenciamento da GPU (MGMT)
4	Um cabo de gerenciamento da GPU Dois cabos do módulo de E/S frontal	Para a placa-mãe: conector lateral do comutador PCIe (PCIE SW SIDEBAND) Módulo de E/S frontal

Agrupar os cabos conectados à placa de comutador PCIe​

Divida os cabos conectados à placa de comutador PCIe em seis feixes e prenda-os à barra transversal com braçadeiras.

Pacote	Cabo	Conector (na placa de comutador PCIe)
1	Um cabo de alimentação da placa de comutador PCIe Um cabo lateral da placa de comutador PCIe	PDB PWR1 PDB SB1
2	Um cabo de sinal do backplane 1 Dois cabos de sinal da placa de comutador PCIe	NVME1 MCIO1 MCIO2
3	Um cabo de sinal do backplane 1 Dois cabos de sinal da placa de comutador PCIe	NVME3 MCIO3 MCIO4
4	Um cabo de sinal do backplane 2 Dois cabos de sinal da placa de comutador PCIe	NVME5 MCIO5 MCIO6
5	Um cabo de sinal do backplane 2 Dois cabos de sinal da placa de comutador PCIe	NVME7 MCIO7 MCIO8
6	Um cabo de alimentação da placa de comutador PCIe Um cabo lateral da placa de comutador PCIe	PDB PWR2 PDB SB2
