Cheminement des câbles du fond de panier d’unité de 2,5 pouces

Cheminement des câbles du fond de panier d’unité de 2,5 pouces avant​

Figure 1. Cheminement des câbles de signal du fond de panier d’unité de 2,5 pouces avant

Câble	À partir de	Vers	Étiquette
1	Fond de panier 1 : Connecteur NVMe 0-1	Tableau du commutateur PCIe : Connecteur NVMe 1 (NVME1)	NVME 0-1 NVME 1
2	Fond de panier 1 : Connecteur NVMe 2-3	Tableau du commutateur PCIe : Connecteur NVMe 3 (NVME3)	NVME 2-3 NVME 3
3	Fond de panier 2 : Connecteur NVMe 0-1	Tableau du commutation PCIe : connecteur NVMe 5 (NVME5)	NVME 0-1 NVME 5
4	Fond de panier 2 : Connecteur NVMe 2-3	Tableau de commutation PCIe : connecteur NVMe 7 (NVME7)	NVME 2-3 NVME 7

Remarque

Enfoncez les câbles de signal du fond de panier d’unité de 2,5 pouces sur le tableau pour les tenir à l’écart des dissipateurs thermiques.

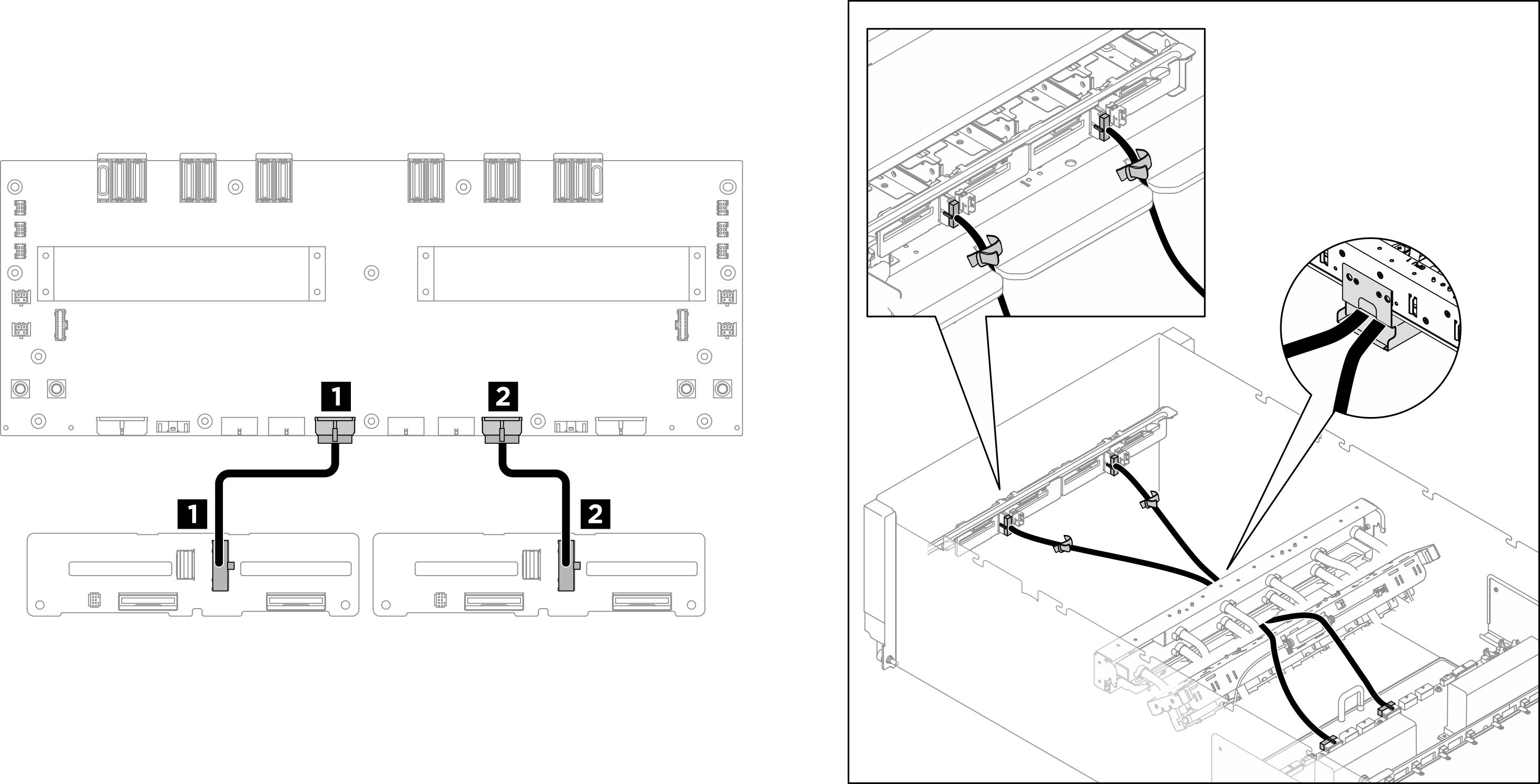

Figure 2. Acheminement des cordons d’alimentation du fond de panier d’unité de 2,5 pouces avant pour les GPU H100/H200

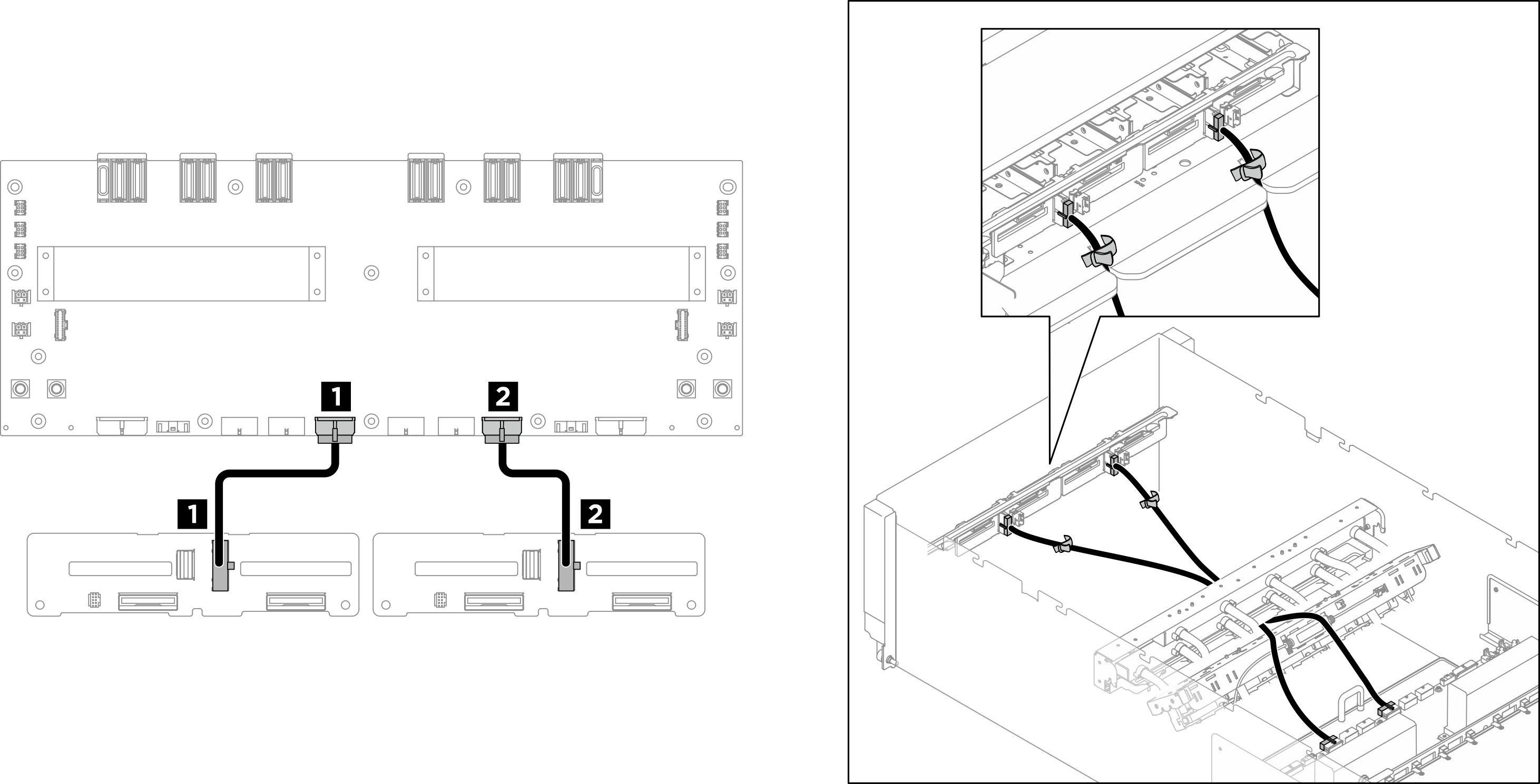

Figure 3. Acheminement des cordons d’alimentation du fond de panier d’unité de 2,5 pouces avant pour les GPU B200

Cheminement des câbles du fond de panier d’unité de 2,5 pouces arrière​

Figure 4. Cheminement des câbles du fond de panier d’unité de 2,5 pouces arrière

Câble	À partir de	Vers	Étiquette
1	Fond de panier : connecteur NVMe 2-3	Carte mère : connecteur d’interface du fond de panier d’unité arrière (MCIO4B)	R-NVME 2-3 MCIO 4B
2	Fond de panier : connecteur d’alimentation	Carte mère : connecteur d’alimentation du fond de panier d’unité arrière (BP PWR/SIG 2)	R-BP PWR SIG 2
3	Fond de panier : connecteur NVMe 0-1	Carte mère : connecteur d’interface du fond de panier d’unité arrière (MCIO4A)	R-NVME 0-1 MCIO 4A

Après avoir terminé

Figure 5. Fixation des câbles à l’aide d’attaches de câbles

Regroupement des câbles sur le côté fond de panier d’unité avant​

Divisez les cordons d’alimentation et les câbles de signal du fond de panier d’unité, le câble de gestion GPU, les câbles du module d’E-S avant et le câble du panneau de diagnostics intégré en quatre faisceaux et fixez-les à l’aide d’attache-câbles, comme illustré.

Faisceau	Câble	Connecteur
1	Un câble du panneau de diagnostics intégré	Panneau de diagnostics intégré
2	Deux câbles de signal du fond de panier 1 Un cordon d’alimentation du fond de panier 1	Fond de panier 1 : Connecteur NVMe 0-1 Fond de panier 1 : Connecteur d’alimentation Fond de panier 1 : Connecteur NVMe 2-3
3	Deux câbles de signal du fond de panier 2 Un cordon d’alimentation du fond de panier 2 Un câble de gestion GPU	Fond de panier 2 : Connecteur NVMe 0-1 Fond de panier 2 : Connecteur NVMe 2-3 Fond de panier 2 : Connecteur d’alimentation À partir du tableau du commutation PCIe : connecteur de gestion GPU (MGMT)
4	Un câble de gestion GPU Deux câbles du module d’E-S avant	Vers la carte mère : connecteur de bande latérale du commutateur PCIe (PCIE SW SIDEBAND) Module d’E-S avant

Regroupement des câbles branchés sur le tableau de commutation PCIe​

Divisez les câbles branchés sur le tableau de commutation PCIe en six faisceaux et fixez-les à la traverse à l’aide d’attache-câbles.

Faisceau	Câble	Connecteur (sur le tableau de commutation PCIe)
1	Un câble d’alimentation du tableau de commutation PCIe Un câble latéral du tableau de commutation PCIe	PDB PWR1 PDB SB1
2	Un câble de signal du fond de panier 1 Deux câbles de signal du tableau de commutation PCIe	NVME1 MCIO1 MCIO2
3	Un câble de signal du fond de panier 1 Deux câbles de signal du tableau de commutation PCIe	NVME3 MCIO3 MCIO4
4	Un câble de signal du fond de panier 2 Deux câbles de signal du tableau de commutation PCIe	NVME5 MCIO5 MCIO6
5	Un câble de signal du fond de panier 2 Deux câbles de signal du tableau de commutation PCIe	NVME7 MCIO7 MCIO8
6	Un câble d’alimentation du tableau de commutation PCIe Un câble latéral du tableau de commutation PCIe	PDB PWR2 PDB SB2
