Cheminement des câbles de la carte de contrôleur de ventilation
Cette section décrit le cheminement des câbles pour la carte de contrôleur de ventilation avant ou arrière.
En fonction de l’emplacement de la carte de contrôleur de ventilation, sélectionnez le plan de cheminement correspondant :
Remarque
- Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
- Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles.
Carte de contrôleur de ventilation avant
Remarque
- Pour le GPU H100/H200, acheminez le câble de la carte de contrôleur de ventilation avant via le support de câble GPU, comme illustré.
- Pour le GPU B200, acheminez le câble de la carte de contrôleur de ventilation avant via les tuyaux, comme illustré.

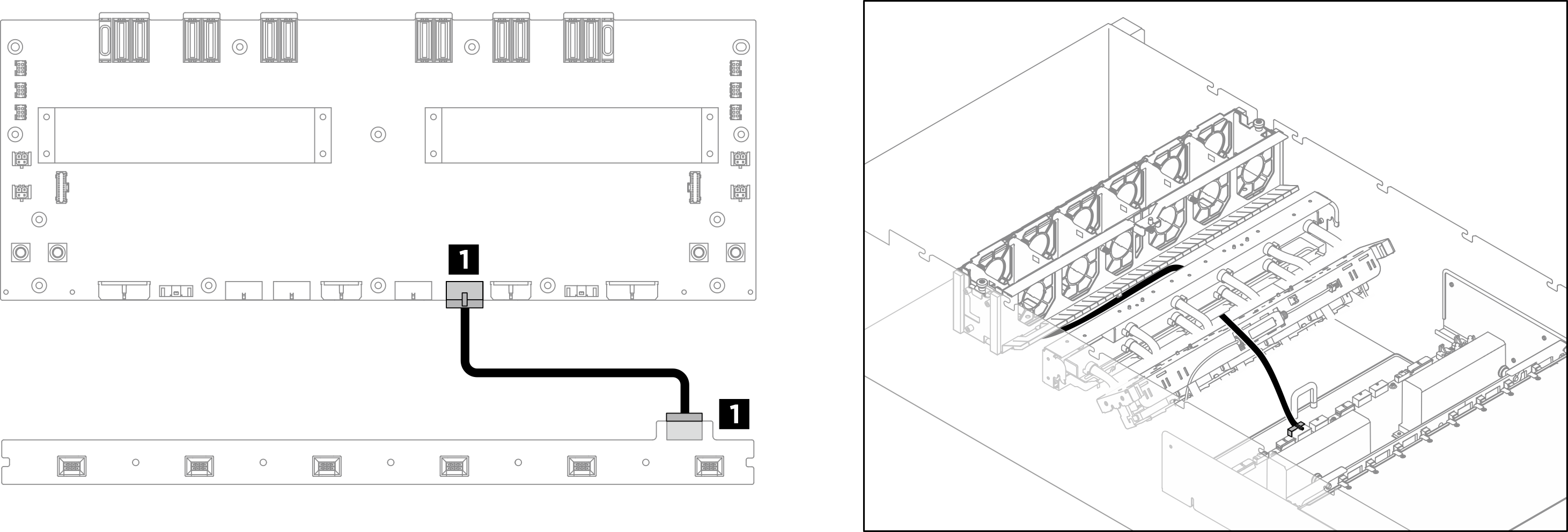

Figure 1. Cheminement des câbles de la carte de contrôleur de ventilation avant pour le GPU H100/H200

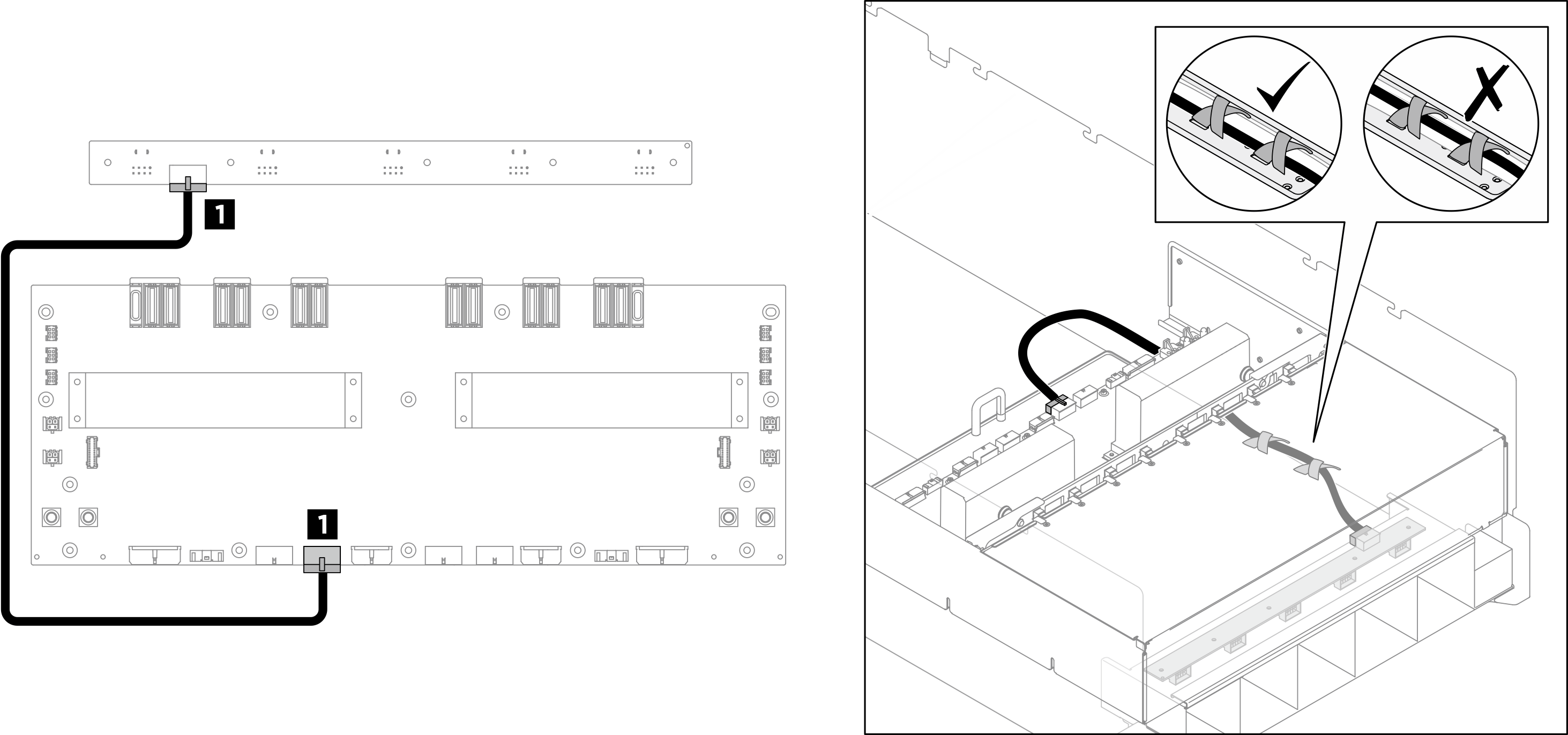

Figure 2. Cheminement des câbles de la carte de contrôleur de ventilation avant pour le GPU B200
| Câble | À partir de | Vers | Étiquette |
|---|---|---|---|
| 1 | Carte de contrôleur de ventilation avant : Connecteur d’alimentation | Tableau de distribution : Connecteur d’alimentation de la carte de contrôleur de ventilation avant (FRONT FAN PWR / F-FAN PWR) |
|
Carte de contrôleur de ventilation arrière

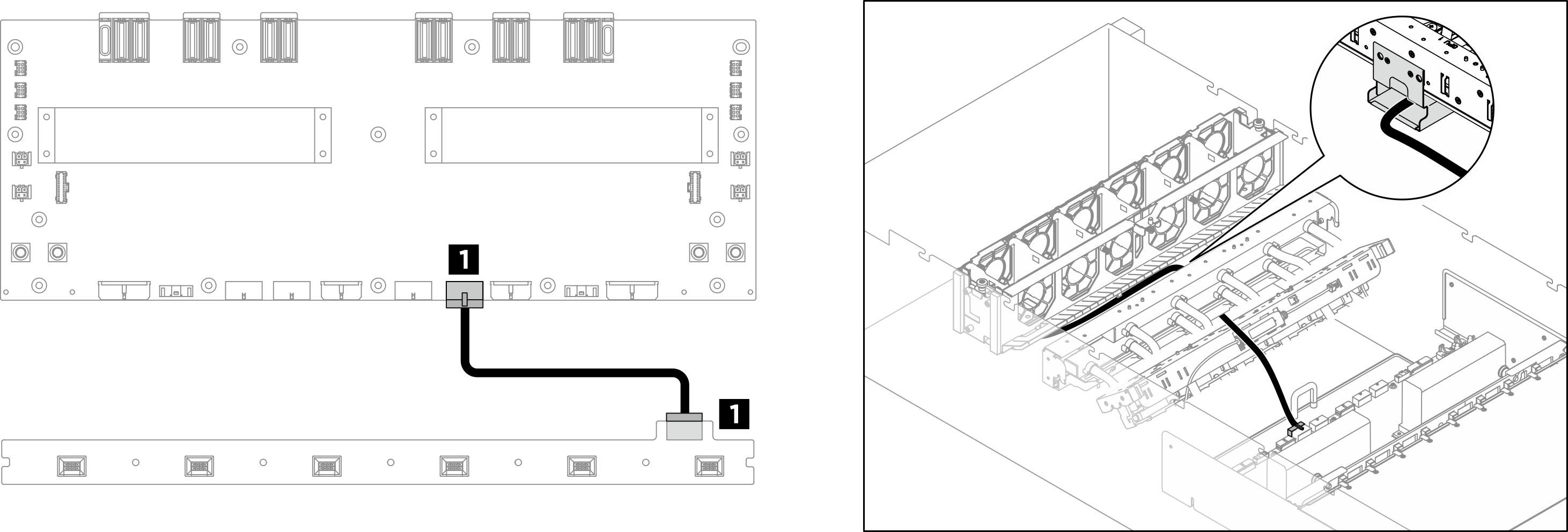

Figure 3. Cheminement des câbles de la carte de contrôleur de ventilation arrière
| Câble | À partir de | Vers | Étiquette |
|---|---|---|---|
| 1 | Carte de contrôleur de ventilation arrière : connecteur d’alimentation | Tableau de distribution : connecteur d’alimentation de la carte de contrôleur de ventilation arrière (REAR FAN PWR2 / R-FAN PWR2) |
|
Remarque
Lorsque vous fixez des câbles sur le support de tuyaux, veillez à ne pas acheminer les câbles sur le dessus des tuyaux.
