Cheminement des câbles de la carte mère du GPU
La présente section décrit le cheminement des câbles de la carte mère du GPU.
En fonction du GPU installé, sélectionnez le plan de cheminement correspondant :
Remarque
- Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
- Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles.
Cheminement des câbles de la carte mère du GPU H100/H200

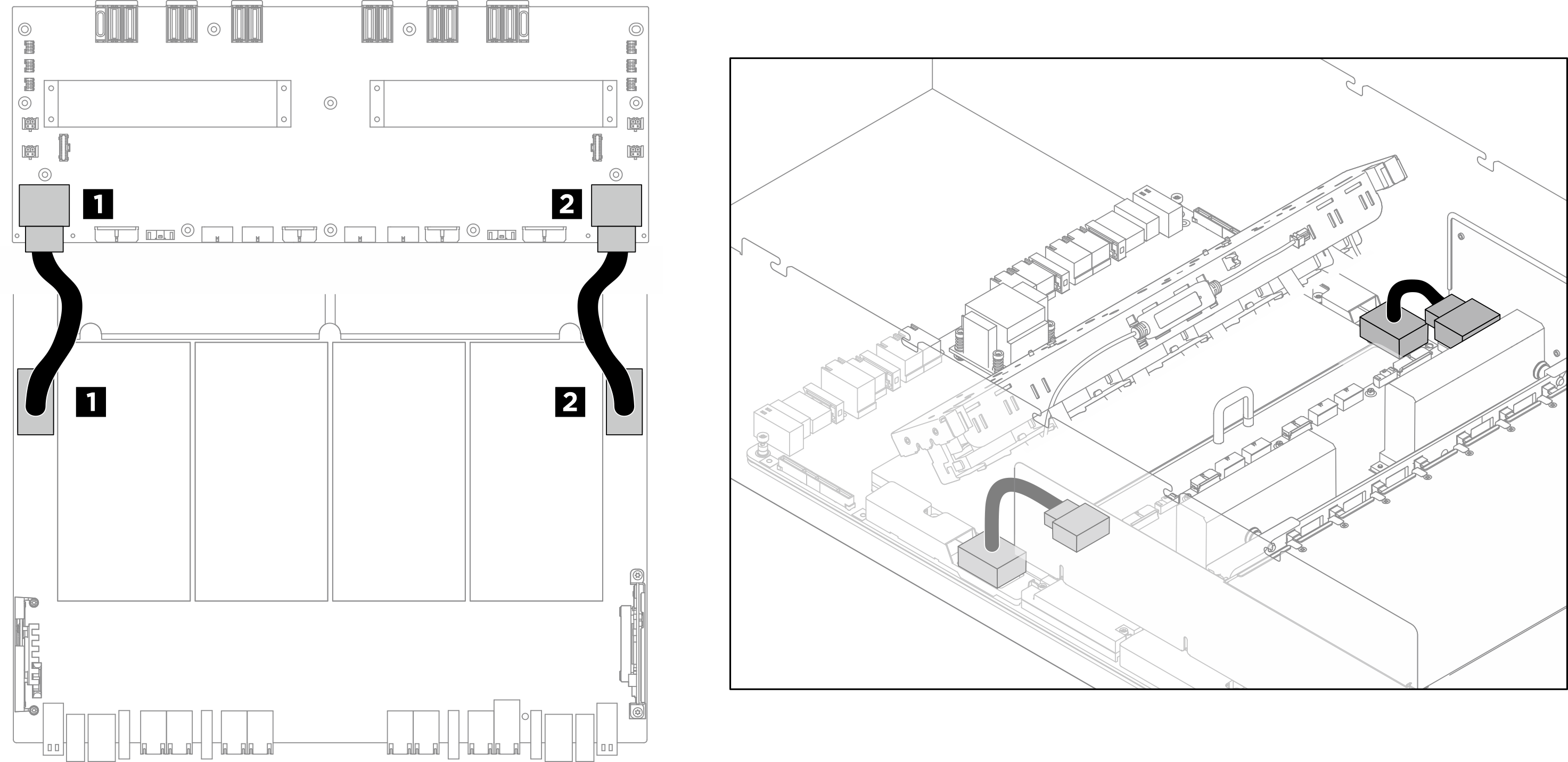

Figure 1. Cheminement des câbles de la carte mère du GPU H100/H200
| Câble | À partir de | Vers |
|---|---|---|
| 1 | Carte mère du GPU : connecteur d’alimentation gauche | Tableau de distribution : Connecteur d’alimentation de la carte mère du GPU côté gauche (GPU PWR) |
| 2 | Carte mère du GPU : connecteur d’alimentation droit | Tableau de distribution : Connecteur d’alimentation de la carte mère du GPU côté droit (GPU PWR) |
Cheminement des câbles de la carte mère du GPU B200

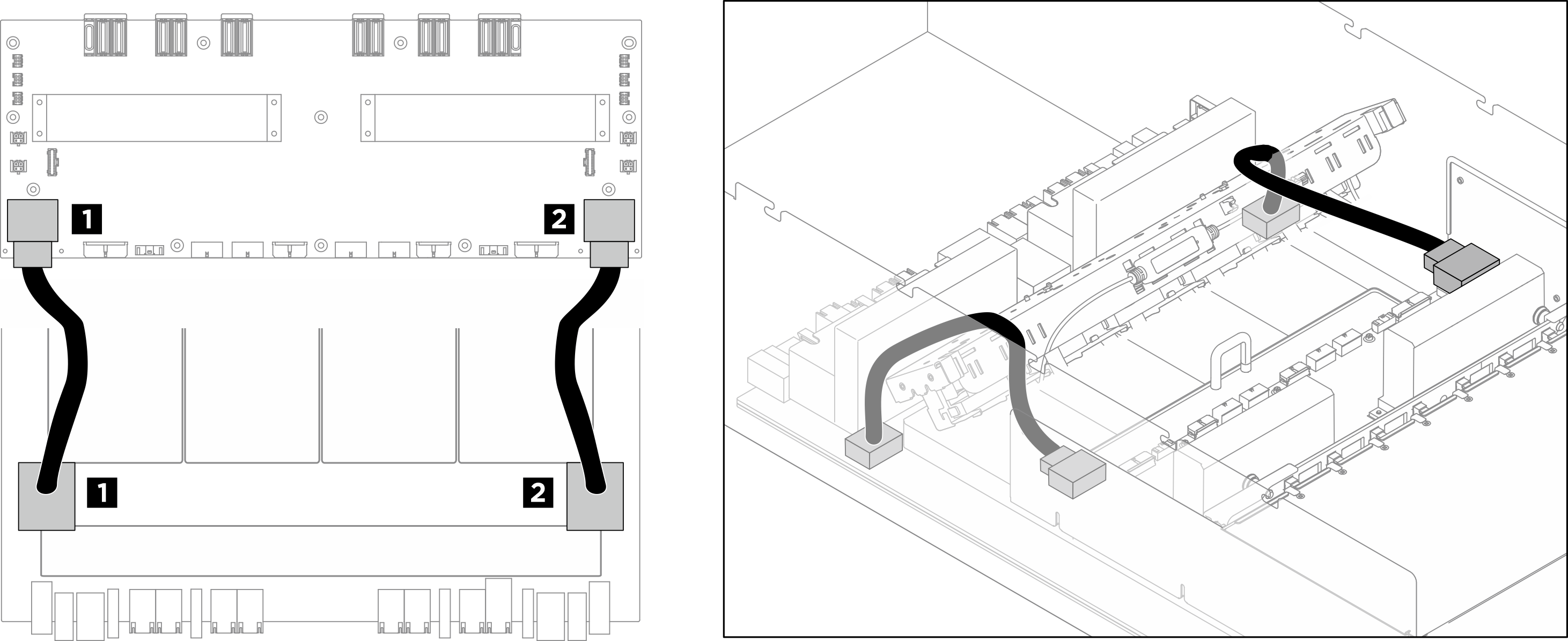

Figure 2. Cheminement des câbles de la carte mère du GPU B200
| Câble | À partir de | Vers |
|---|---|---|
| 1 | Carte mère du GPU : connecteur d’alimentation gauche | Tableau de distribution : Connecteur d’alimentation de la carte mère du GPU côté gauche (GPU PWR) |
| 2 | Carte mère du GPU : connecteur d’alimentation droit | Tableau de distribution : Connecteur d’alimentation de la carte mère du GPU côté droit (GPU PWR) |
