GPU 基板纜線佈線

使用本節可瞭解 GPU 基板的纜線佈線。

註

• 接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
• 進行纜線佈線時，確保所有纜線都正確穿過纜線導件。

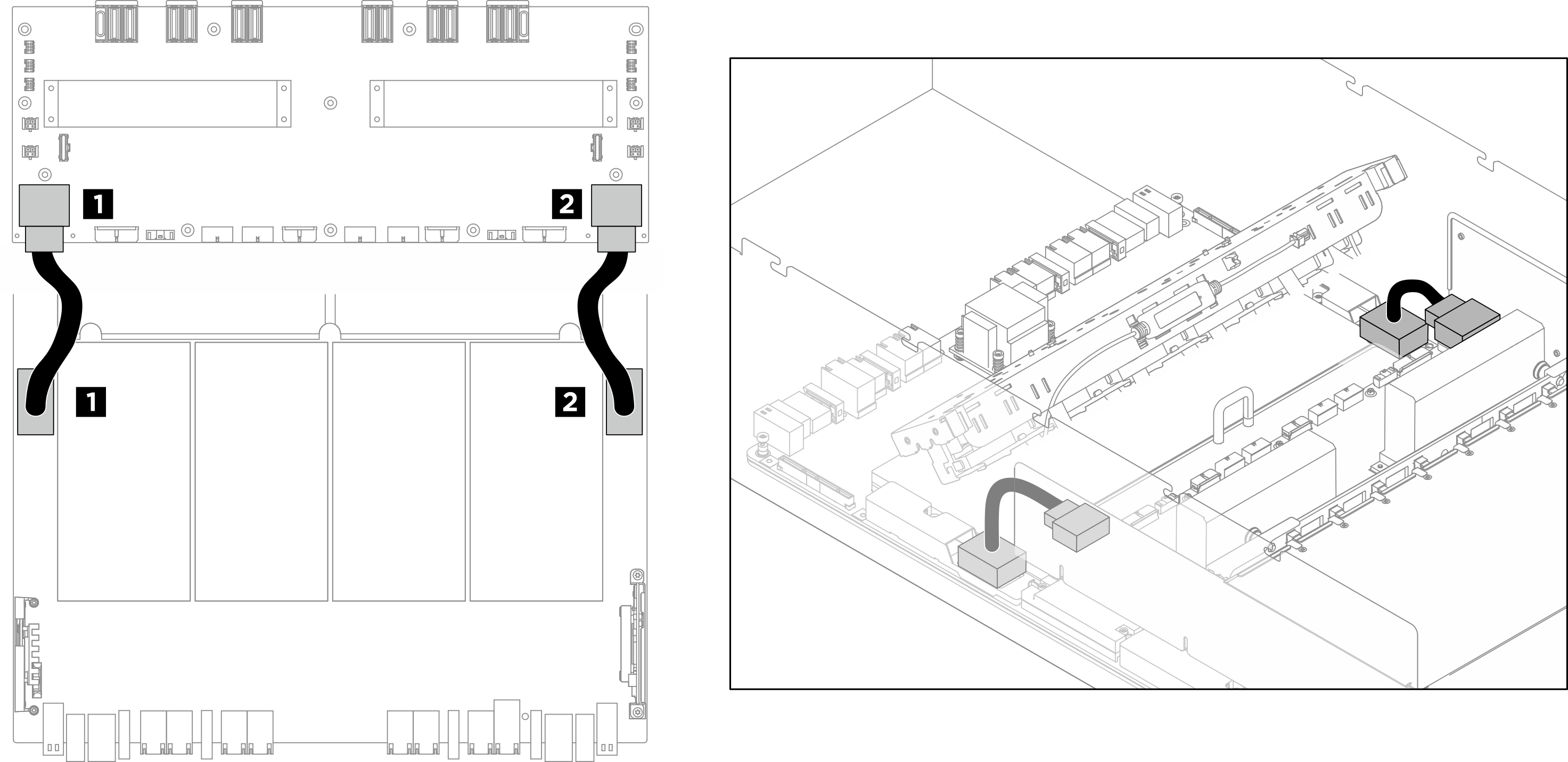

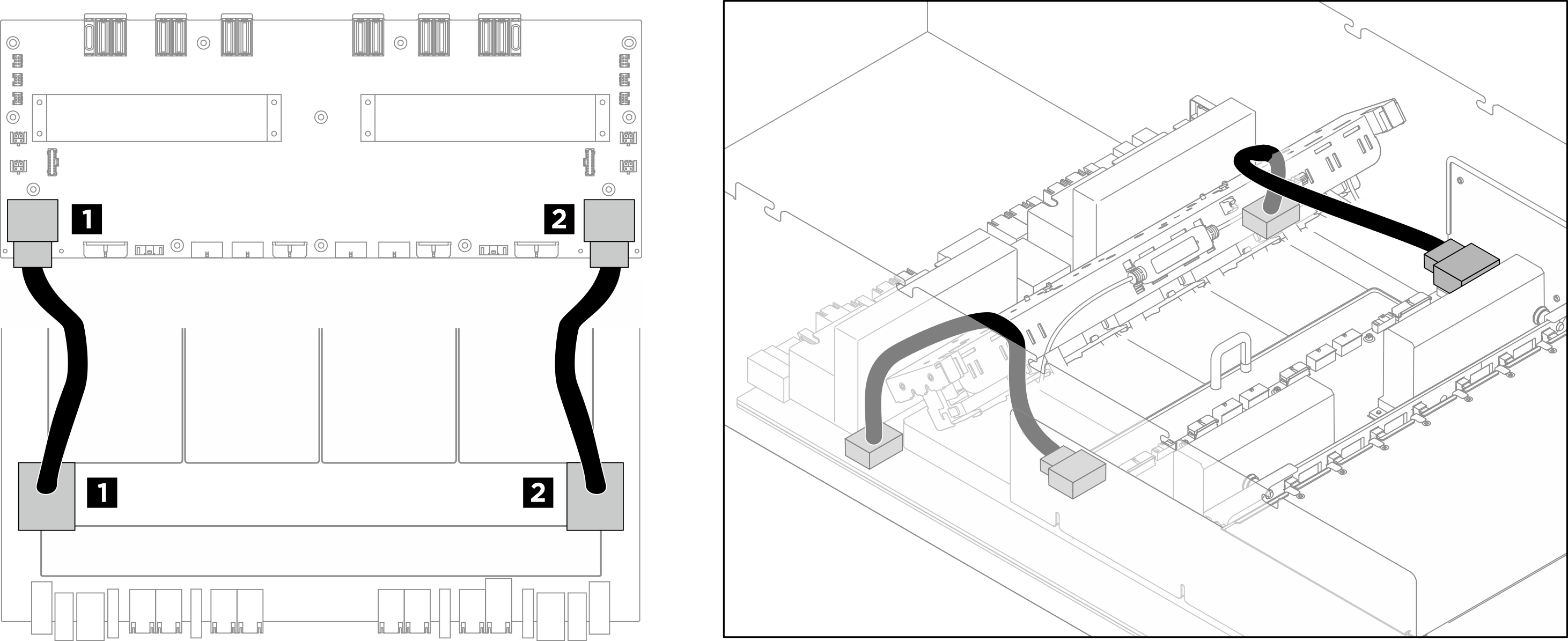

圖 1. GPU 基板纜線佈線

纜線	從	到
1	GPU 基板：左電源接頭	電源配送板：左 GPU 基板電源接頭 (GPU PWR)
2	GPU 基板：右電源接頭	電源配送板：右 GPU 基板電源接頭 (GPU PWR)
