PSU 轉插卡纜線佈線

使用本節瞭解 PSU 轉插卡的纜線佈線。

根據位置，選取對應的佈線方案：
註
  • 接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
  • 進行纜線佈線時，確保所有纜線都正確穿過纜線導件。

PSU 轉插卡到電源配送板纜線佈線​

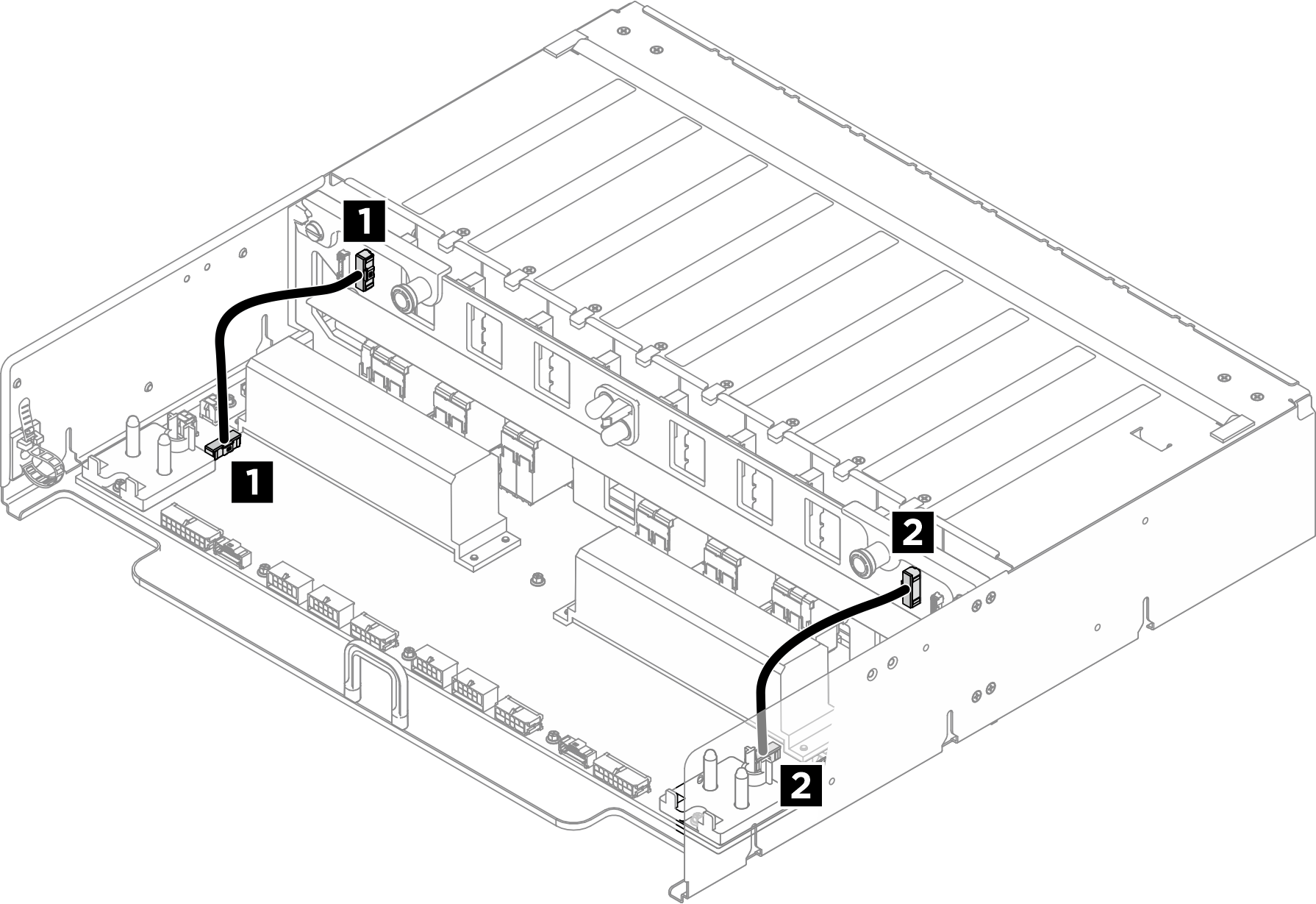

圖 1. PSU 轉插卡到電源配送板纜線佈線
PSU interposer to power distribution board cable routing
纜線從到
1PSU 轉插卡：電源配送板側頻接頭 1 (PDB SB1)電源配送板：PSU 轉插卡側頻接頭 1 (PIB SB1)
2PSU 轉插卡：電源配送板側頻接頭 2 (PDB SB2)電源配送板：PSU 轉插卡側頻接頭 2 (PIB SB2)

PSU 轉插卡至主機板纜線佈線​

圖 2. PSU 轉插卡至主機板纜線佈線
PSU interposer to system board cable routing
纜線從到
1PSU 轉插卡：主機板電源接頭 (MB PWR)1 主機板：PDB_0V 接頭 (PSU_GND)（黑色纜線）
22 主機板：PDB_P12V 接頭 (PSU_P12V)（紅色纜線）
a從 PDB 和 GPU 複合體檢視
b從 CPU 複合體檢視
註
  • 穿過 CPU 複合體機箱上的纜線導件時，請將整合式診斷面板纜線和 GPU 管理纜線保持在電源線的上方，並使它們保持彼此平行。如 b 圖所示。
  • 確保不要將電源線放置在歧管的左右兩端。如 a 圖所示。
