PCIe 交換器板纜線佈線

PCIe 交換器板信號纜線佈線​

信號線

PCIe 交換器板信號線的預彎纜線​

1	預彎方向 A
2	預彎方向 B

使用十字螺絲起子或平頭螺絲起子做為工具。

將螺絲起子與接頭呈 45 度角放置。如圖所示，小心彎曲纜線。

有關預彎方向，請參見下圖：

GPU 管理纜線佈線​

GPU 管理纜線

圖 1. PCIe 交換器板纜線佈線 (GPU 管理纜線)

纜線	從	到
1	PCIe 交換器板：GPU 管理接頭 (MGMT)	主機板：PCIe 交換器側頻接頭 (PCIE SW SIDEBAND)

註

確保 GPU 管理纜線低於機箱上的圓圈標記，如圖所示。

PCIe 交換器板電源和側頻纜線佈線​

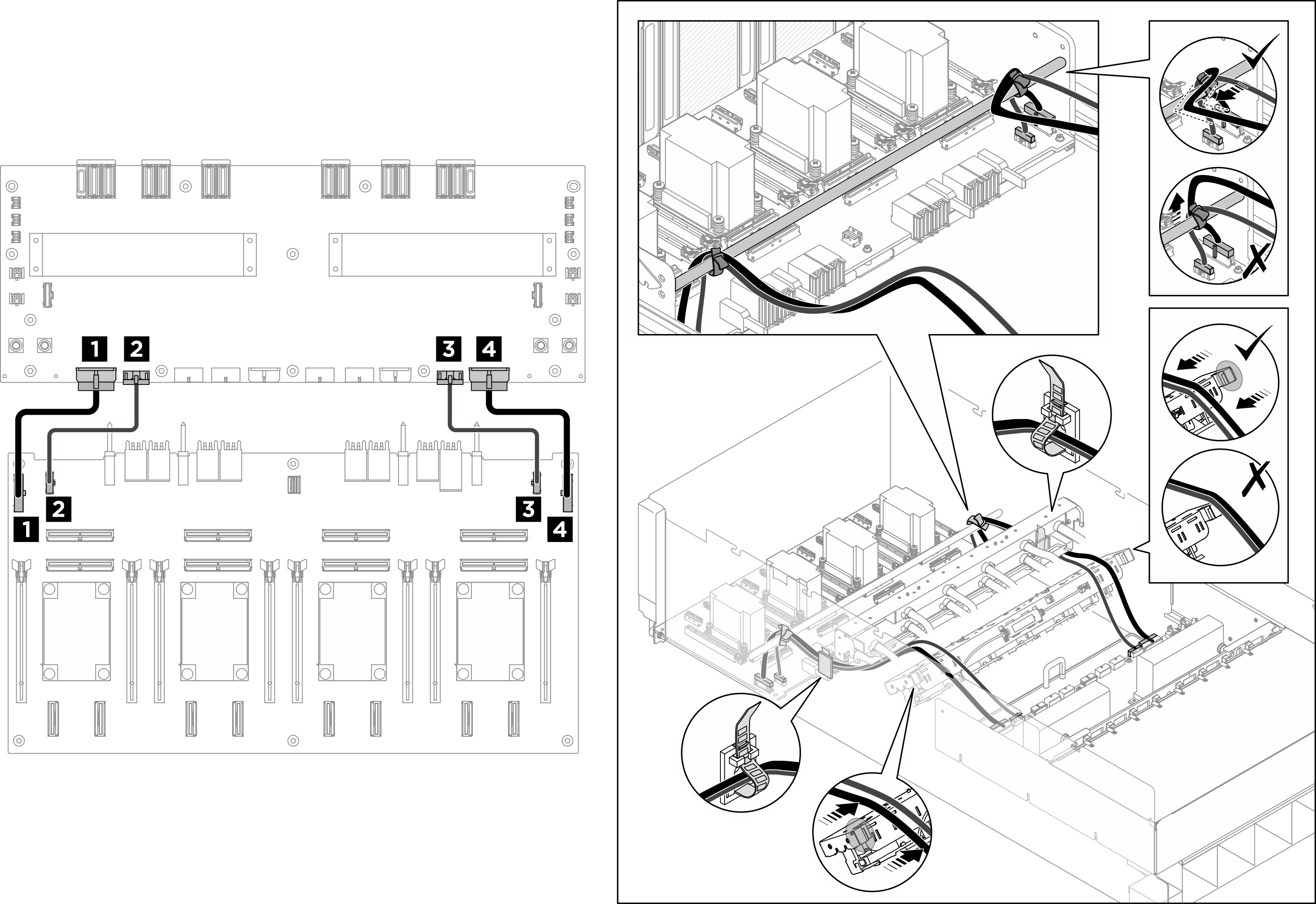

圖 2. PCIe 交換器板纜線佈線 (電源和側頻纜線)

纜線	從	到
1	PCIe 交換器板：電源配送板電源接頭 1 (PDB PWR1)	電源配送板：PCIe 交換器板電源接頭 1 (FRONT RISER PWR1)
2	PCIe 交換器板：電源配送板側頻接頭 1 (PDB SB1)	電源配送板：PCIe 交換器板側頻接頭 1 (SWSB1)
3	PCIe 交換器板：電源配送板電源接頭 2 (PDB PWR2)	電源配送板：PCIe 交換器板電源接頭 2 (FRONT RISER PWR2)
4	PCIe 交換器板：電源配送板側頻接頭 2 (PDB SB2)	電源配送板：PCIe 交換器板側頻接頭 2 (SWSB2)

在您完成之後

圖 3. 使用纜線束帶固定纜線

捆綁連接到 PCIe 交換器板的纜線​

將連接到 PCIe 交換器板的纜線分成六束，並用纜線束帶固定到橫槓上。

束	纜線	接頭（在 PCIe 交換器板上）
1	一條 PCIe 交換器板電源線 一條 PCIe 交換器板側頻纜線	PDB PWR1 PDB SB1
2	一條背板 1 信號線 兩條 PCIe 交換器板信號線	NVME1 MCIO1 MCIO2
3	一條背板 1 信號線 兩條 PCIe 交換器板信號線	NVME3 MCIO3 MCIO4
4	一條背板 2 信號線 兩條 PCIe 交換器板信號線	NVME5 MCIO5 MCIO6
5	一條背板 2 信號線 兩條 PCIe 交換器板信號線	NVME7 MCIO7 MCIO8
6	一條 PCIe 交換器板電源線 一條 PCIe 交換器板側頻纜線	PDB PWR2 PDB SB2

捆綁連接到主機板的纜線​

將 PCIe 交換器板信號線分成四束，並用纜線束帶固定，如圖所示。

束	纜線	接頭（在主機板上）
1	四條 PCIe 交換器板信號線	MCIO1A MCIO1B MCIO9A MCIO9B
2	四條 PCIe 交換器板信號線	MCIO2A MCIO2B MCIO3A MCIO3B
3	四條 PCIe 交換器板信號線	MCIO5A MCIO5B MCIO10A MCIO10B
4	四條 PCIe 交換器板信號線	MCIO6A MCIO6B MCIO7A MCIO7B

綑綁前方硬碟背板側的纜線​

將硬碟背板信號線和電源線、GPU 管理纜線、正面 I/O 模組纜線和整合式診斷面板纜線分成四束，並用纜線束帶固定，如圖所示。

束	纜線	接頭
1	一條整合式診斷面板纜線	整合式診斷面板
2	兩條背板 1 信號線 一條背板 1 電源線	背板 1：NVMe 接頭 0-1 背板 1：電源接頭 背板 1：NVMe 接頭 2-3
3	兩條背板 2 信號線 一條背板 2 電源線 一條 GPU 管理纜線	背板 2：NVMe 接頭 0-1 背板 2：NVMe 接頭 2-3 背板 2：電源接頭 從 PCIe 交換器板：GPU 管理接頭 (MGMT)
4	一條 GPU 管理纜線 兩條正面 I/O 模組纜線	到主機板：PCIe 交換器側頻接頭 (PCIE SW SIDEBAND) 正面 I/O 模組
