PCIe 스위치 보드 케이블 배선

이 섹션을 사용하여 PCIe 스위치 보드의 케이블 배선에 대해 알아보십시오.

기존 PCIe 스위치 보드 신호 케이블을 새것으로 교체하는 경우 케이블을 미리 구부린 후 PCIe 스위치 보드에 연결하십시오.
케이블 배선을 마친 후 다음 위치에 해당하는 케이블 타이로 케이블을 묶습니다.
  • 커넥터 간 연결: 11, 22, 33, ... nn
  • 케이블을 배선할 때 모든 케이블이 케이블 가이드를 통과하여 올바르게 배선되었는지 확인하십시오.

PCIe 스위치 보드 신호 케이블 배선

신호 케이블


PCIe switch board cable routing (signal cables)


케이블시작레이블미리 구부림
1PCIe 스위치 보드: MCIO 커넥터 1(MCIO1)1a 시스템 보드: MCIO 커넥터 1(MCIO1A)
  • A-1A
  • MCIO 1
미리 구부리는 방향 B
1b 시스템 보드: MCIO 커넥터 1(MCIO1B)
  • B-1B
  • MCIO 1
2PCIe 스위치 보드: MCIO 커넥터 2(MCIO2)2a 시스템 보드: MCIO 커넥터 9(MCIO9A)
  • A-9A
  • MCIO 2
미리 구부리는 방향 B
2b 시스템 보드: MCIO 커넥터 9(MCIO9B)
  • B-9B
  • MCIO 2
3PCIe 스위치 보드: MCIO 커넥터 3(MCIO3)
  • 케이블 끝 A는 커넥터 B에 연결됩니다.

  • 케이블 끝 B는 커넥터 A에 연결됩니다.

3a 시스템 보드: MCIO 커넥터 2(MCIO2B)
  • A-2B
  • MCIO 3
미리 구부리는 방향 A
3b 시스템 보드: MCIO 커넥터 2(MCIO2A)
  • B-2A
  • MCIO 3
4PCIe 스위치 보드: MCIO 커넥터 4(MCIO4)4a 시스템 보드: MCIO 커넥터 3(MCIO3A)
  • A-3A
  • MCIO 4
미리 구부리는 방향 A
4b 시스템 보드: MCIO 커넥터 3(MCIO3B)
  • B-3B
  • MCIO 4
5PCIe 스위치 보드: MCIO 커넥터 5(MCIO5)
  • 케이블 끝 A는 커넥터 B에 연결됩니다.

  • 케이블 끝 B는 커넥터 A에 연결됩니다.

5a 시스템 보드: MCIO 커넥터 5(MCIO5B)
  • A-5B
  • MCIO 5
미리 구부리는 방향 B
5b 시스템 보드: MCIO 커넥터 5(MCIO5A)
  • B-5A
  • MCIO 5
6PCIe 스위치 보드: MCIO 커넥터 6(MCIO6)6a 시스템 보드: MCIO 커넥터 10(MCIO10A)
  • A-10A
  • MCIO 10
미리 구부리는 방향 B
6b 시스템 보드: MCIO 커넥터 10(MCIO10B)
  • B-10B
  • MCIO 10
7PCIe 스위치 보드: MCIO 커넥터 7(MCIO7)7a 시스템 보드: MCIO 커넥터 6(MCIO6A)
  • A-6A
  • MCIO 6
미리 구부리는 방향 A
7b 시스템 보드: MCIO 커넥터 6(MCIO6B)
  • B-6B
  • MCIO 6
8PCIe 스위치 보드: MCIO 커넥터 8(MCIO8)
  • 케이블 끝 A는 커넥터 B에 연결됩니다.

  • 케이블 끝 B는 커넥터 A에 연결됩니다.

8a 시스템 보드: MCIO 커넥터 7(MCIO7B)
  • A-7B
  • MCIO 7
미리 구부리는 방향 A
8b 시스템 보드: MCIO 커넥터 7(MCIO7A)
  • B-7A
  • MCIO 7

미리 굽힌 케이블(PCIe 스위치 보드 신호 케이블용)



1미리 구부리는 방향 A
2미리 구부리는 방향 B

십자 드라이버나 일자 드라이버를 도구로 사용하십시오.

드라이버를 커넥터에 45도 각도로 놓습니다. 그림과 같이 케이블을 조심스럽게 구부립니다.

미리 구부리는 방향의 경우 다음 그림을 참조하십시오.


GPU 관리 케이블 배선

GPU 관리 케이블

그림 1. PCIe 스위치 보드 케이블 배선(GPU 관리 케이블)
PCIe switch board cable routing (GPU management cable)
케이블시작
1PCIe 스위치 보드: GPU 관리 커넥터(MGMT)시스템 보드: PCIe 스위치 사이드밴드 커넥터(PCIE SW SIDEBAND)
GPU 관리 케이블을 그림과 같이 섀시의 원 표시보다 낮게 유지해야 합니다.

PCIe 스위치 보드 전원 및 사이드밴드 케이블 배선

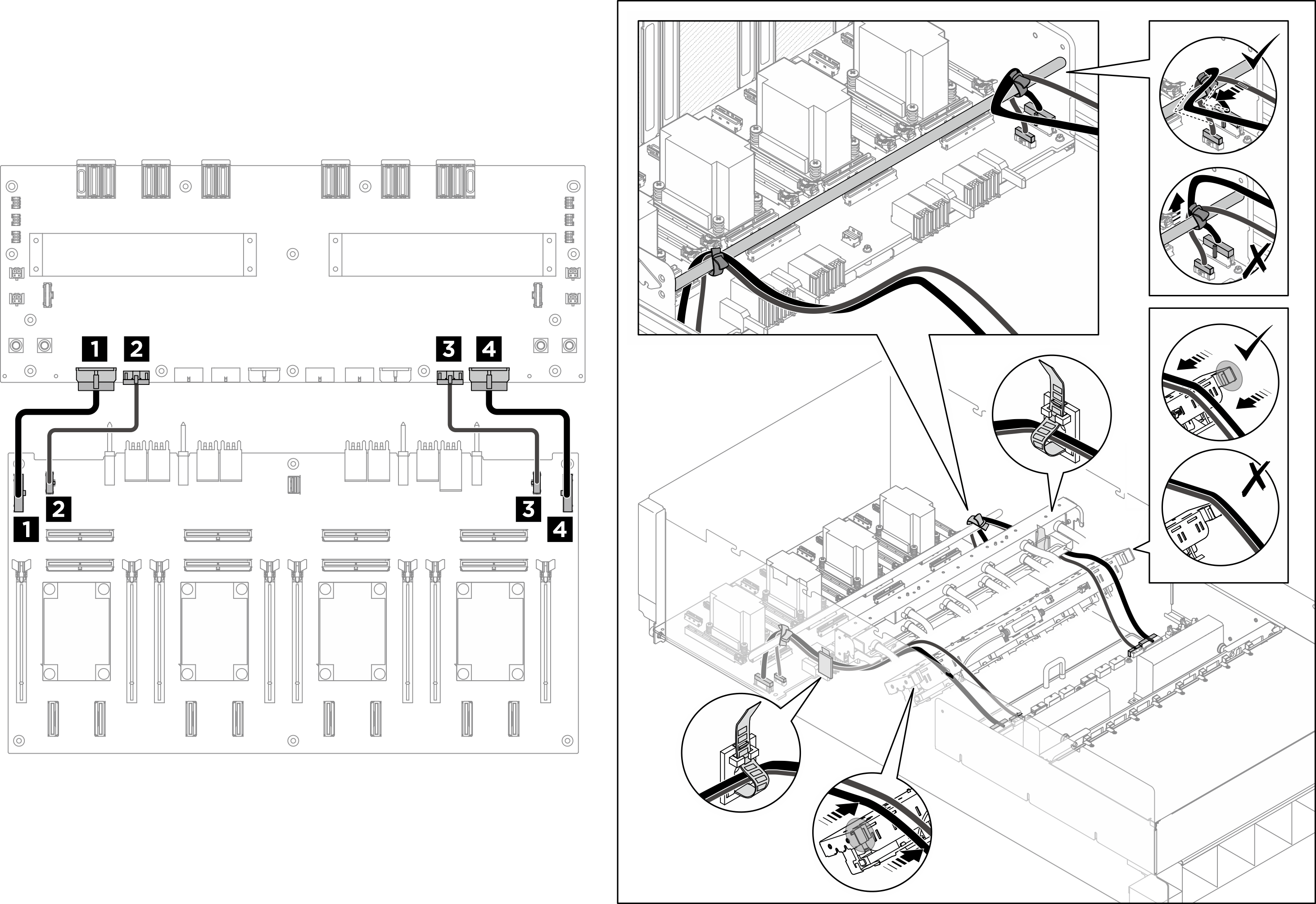

그림 2. PCIe 스위치 보드 케이블 배선(전원 및 사이드밴드 케이블)
PCIe switch board cable routing (power and sideband cables)
케이블시작
1PCIe 스위치 보드: 전원 분배 보드 전원 커넥터 1(PDB PWR1)전원 분배 보드: PCIe 스위치 보드 전원 커넥터 1(FRONT RISER PWR1)
2PCIe 스위치 보드: 전원 분배 보드 사이드밴드 커넥터 1(PDB SB1)전원 분배 보드: PCIe 스위치 보드 사이드밴드 커넥터 1(SWSB1)
3PCIe 스위치 보드: 전원 분배 보드 전원 커넥터 2(PDB PWR2)전원 분배 보드: PCIe 스위치 보드 전원 커넥터 2(FRONT RISER PWR2)
4PCIe 스위치 보드: 전원 분배 보드 사이드밴드 커넥터 2(PDB SB2)전원 분배 보드: PCIe 스위치 보드 사이드밴드 커넥터 2(SWSB2)
매니폴드의 오른쪽 및 왼쪽 끝에 센서 케이블을 놓지 마십시오.

완료한 후에

그림 3. 케이블 타이로 케이블 고정
Securing cables with cable ties

PCIe 스위치 보드에 연결된 번들 케이블

PCIe 스위치 보드에 연결된 케이블을 6개의 묶음으로 나누고 케이블 타이로 크로스바에 고정합니다.


묶음케이블커넥터(PCIe 스위치 보드)
1
  • PCIe 스위치 보드 전원 케이블 1개
  • PCIe 스위치 보드 사이드밴드 케이블 1개
  • PDB PWR1
  • PDB SB1
2
  • 백플레인 1 신호 케이블 1개
  • PCIe 스위치 보드 신호 케이블 2개
  • NVME1
  • MCIO1
  • MCIO2
3
  • 백플레인 1 신호 케이블 1개
  • PCIe 스위치 보드 신호 케이블 2개
  • NVME3
  • MCIO3
  • MCIO4
4
  • 백플레인 2 신호 케이블 1개
  • PCIe 스위치 보드 신호 케이블 2개
  • NVME5
  • MCIO5
  • MCIO6
5
  • 백플레인 2 신호 케이블 1개
  • PCIe 스위치 보드 신호 케이블 2개
  • NVME7
  • MCIO7
  • MCIO8
6
  • PCIe 스위치 보드 전원 케이블 1개
  • PCIe 스위치 보드 사이드밴드 케이블 1개
  • PDB PWR2
  • PDB SB2

시스템 보드에 연결된 번들 케이블

그림과 같이 PCIe 스위치 보드 신호 케이블을 4개의 번들로 나누고 케이블 타이로 고정합니다.


묶음케이블커넥터(시스템 보드)
1
  • PCIe 스위치 보드 신호 케이블 4개
  • MCIO1A
  • MCIO1B
  • MCIO9A
  • MCIO9B
2
  • PCIe 스위치 보드 신호 케이블 4개
  • MCIO2A
  • MCIO2B
  • MCIO3A
  • MCIO3B
3
  • PCIe 스위치 보드 신호 케이블 4개
  • MCIO5A
  • MCIO5B
  • MCIO10A
  • MCIO10B
4
  • PCIe 스위치 보드 신호 케이블 4개
  • MCIO6A
  • MCIO6B
  • MCIO7A
  • MCIO7B

앞면 드라이브 백플레인 쪽의 번들 케이블

그림과 같이 드라이브 백플레인 신호 및 전원 케이블, GPU 관리 케이블, 앞면 I/O 모듈 케이블 및 내장형 진단 패널 케이블을 4개의 번들로 나누고 케이블 타이로 고정합니다.


묶음케이블커넥터
1
  • 내장형 진단 패널 케이블 1개
  • 내장형 진단 패널
2
  • 백플레인 1 신호 케이블 2개
  • 백플레인 1 전원 케이블 1개
  • 백플레인 1: NVMe 커넥터 0-1
  • 백플레인 1: 전원 커넥터
  • 백플레인 1: NVMe 커넥터 2-3
3
  • 백플레인 2 신호 케이블 2개
  • 백플레인 2 전원 케이블 1개
  • GPU 관리 케이블 1개
  • 백플레인 2: NVMe 커넥터 0-1
  • 백플레인 2: NVMe 커넥터 2-3
  • 백플레인 2: 전원 커넥터
  • PCIe 스위치 보드 기준: GPU 관리 커넥터(MGMT)
4
  • GPU 관리 케이블 1개
  • 앞면 I/O 모듈 케이블 2개
  • 시스템 보드: PCIe 스위치 사이드밴드 커넥터(PCIE SW SIDEBAND)
  • 앞면 I/O 모듈
