2.5인치 드라이브 백플레인 케이블 배선
이 섹션을 사용하여 2.5인치 드라이브 백플레인의 케이블 배선을 알아보십시오.
드라이브 백플레인의 위치에 따라 해당하는 배선 계획을 선택하십시오.
케이블 배선을 마친 후 다음 위치에 해당하는 케이블 타이로 케이블을 묶습니다.
주
- 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
- 케이블을 배선할 때 모든 케이블이 케이블 가이드를 통과하여 올바르게 배선되었는지 확인하십시오.
앞면 2.5인치 드라이브 백플레인 케이블 배선
그림 1. 앞면 2.5인치 드라이브 백플레인 신호 케이블 배선
| 케이블 | 시작 | 끝 | 레이블 |
|---|---|---|---|
| 1 | 백플레인 1: NVMe 커넥터 0-1 | PCIe 스위치 보드: NVMe 커넥터 1(NVME1) |
|
| 2 | 백플레인 1: NVMe 커넥터 2-3 | PCIe 스위치 보드: NVMe 커넥터 3(NVME3) |
|
| 3 | 백플레인 2: NVMe 커넥터 0-1 | PCIe 스위치 보드: NVMe 커넥터 5(NVME5) |
|
| 4 | 백플레인 2: NVMe 커넥터 2-3 | PCIe 스위치 보드: NVMe 커넥터 7(NVME7) |
|
주
2.5인치 드라이브 백플레인 신호 케이블을 보드에 눌러 방열판에서 멀리 떨어지게 하십시오.

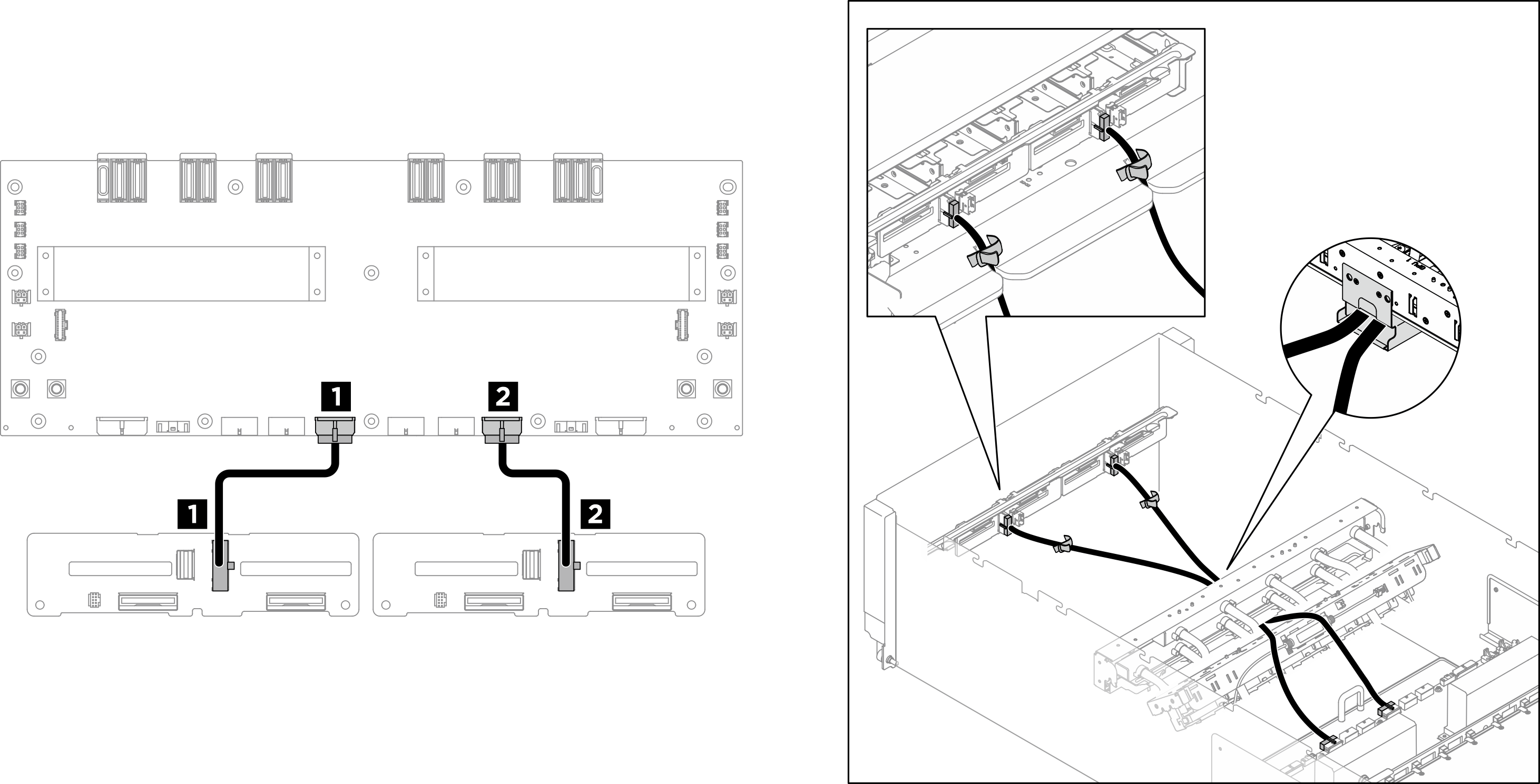

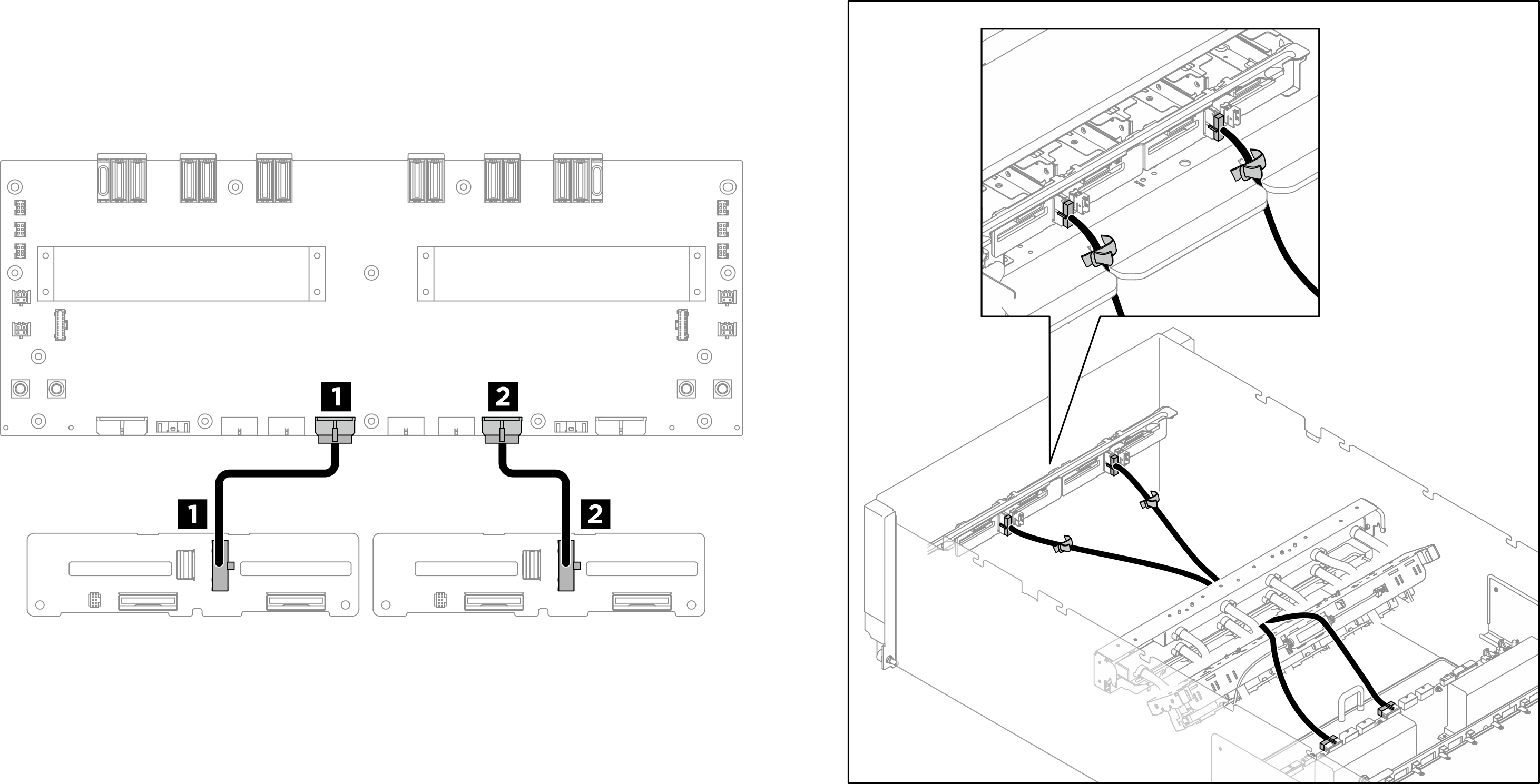

그림 2. 앞면 2.5인치 드라이브 백플레인 전원 케이블 배선
| 케이블 | 시작 | 끝 | 레이블 |
|---|---|---|---|
| 1 | 백플레인 1: 전원 커넥터 | 전원 분배 보드: 백플레인 1 전원 커넥터(BP1 PWR) |
|
| 2 | 백플레인 2: 전원 커넥터 | 전원 분배 보드: 백플레인 2 전원 커넥터(BP2 PWR) |
|
주
그림과 같이 GPU 케이블 홀더를 통해 2.5인치 드라이브 백플레인 전원 케이블을 배선하십시오.
뒷면 2.5인치 드라이브 백플레인 케이블 배선
그림 3. 뒷면 2.5인치 드라이브 백플레인 케이블 배선
| 케이블 | 시작 | 끝 | 레이블 |
|---|---|---|---|
| 1 | 백플레인 1: NVMe 커넥터 2-3 | 시스템 보드: MCIO 커넥터 4A(MCIO4A) |
|
| 2 | 백플레인 2: 전원 커넥터 | 시스템 보드: 백플레인 전원 커넥터(BP PWR/SIG 2) |
|
| 3 | 백플레인 2: NVMe 커넥터 0-1 | 시스템 보드: MCIO 커넥터 4B(MCIO4B) |
|
완료한 후에
그림 4. 케이블 타이로 케이블 고정
앞면 드라이브 백플레인 쪽의 번들 케이블
그림과 같이 드라이브 백플레인 신호 및 전원 케이블, GPU 관리 케이블, 앞면 I/O 모듈 케이블 및 내장형 진단 패널 케이블을 4개의 번들로 나누고 케이블 타이로 고정합니다.
| 묶음 | 케이블 | 커넥터 |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
PCIe 스위치 보드에 연결된 번들 케이블
PCIe 스위치 보드에 연결된 케이블을 6개의 묶음으로 나누고 케이블 타이로 크로스바에 고정합니다.
| 묶음 | 케이블 | 커넥터(PCIe 스위치 보드) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
| 5 |
|
|
| 6 |
|
|
