Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas

Disposición de los cables de la placa posterior de la unidad de 2,5 pulgadas frontal​

Figura 1. Disposición de los cables de señal de la placa posterior de la unidad de 2,5 pulgadas frontal

Cable	Desde	Hasta	Etiqueta
1	Placa posterior 1: conector NVMe 0-1	Placa de conmutador PCIe: conector NVMe 1 (NVME1)	NVME 0-1 NVME 1
2	Placa posterior 1: conector NVMe 2-3	Placa de conmutador PCIe: conector NVMe 3 (NVME3)	NVME 2-3 NVME 3
3	Placa posterior 2: conector NVMe 0-1	Placa del conmutador PCIe: conector NVMe 5 (NVME5)	NVME 0-1 NVME 5
4	Placa posterior 2: conector NVMe 2-3	Placa del conmutador PCIe: conector NVMe 7 (NVME7)	NVME 2-3 NVME 7

Nota

Presione los cables de señal de la placa posterior de la unidad de 2,5 pulgadas hacia abajo sobre la placa para mantenerlos alejados de los disipadores de calor.

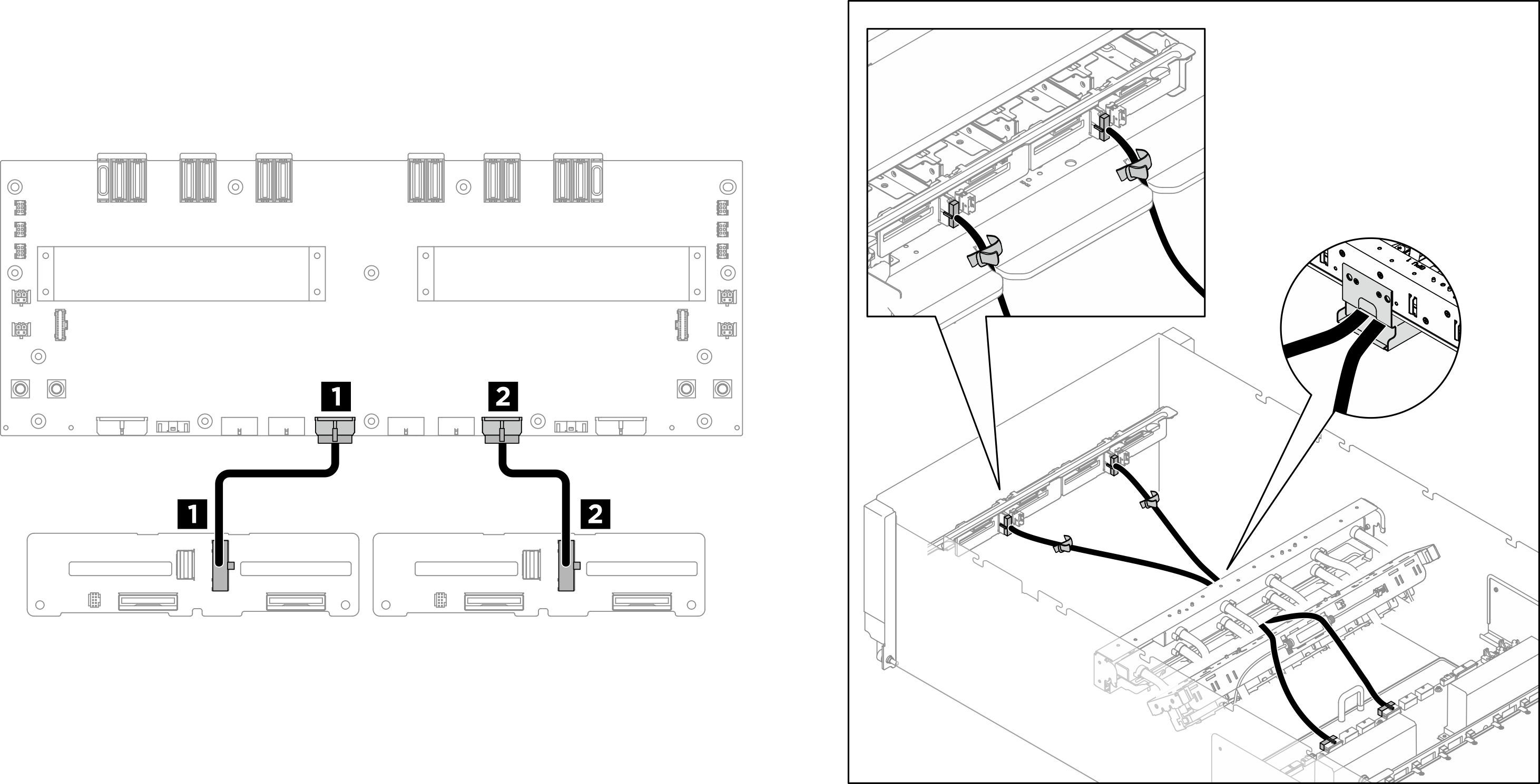

Figura 2. Disposición de los cables de alimentación de la placa posterior de la unidad de 2,5 pulgadas frontal

Disposición de los cables de la placa posterior de la unidad de 2,5 pulgadas posterior​

Figura 3. Disposición de los cables de la placa posterior de la unidad de 2,5 pulgadas posterior

Cable	Desde	Hasta	Etiqueta
1	Placa posterior 1: conector NVMe 2-3	Placa del sistema: conector MCIO 4A (MCIO4A)	R-NVME 2-3 MCIO 4A
2	Placa posterior 2: conector de alimentación	Placa del sistema: conector de alimentación de la placa posterior (BP PWR/SIG 2)	R-BP PWR SIG 2
3	Placa posterior 2: conector NVMe 0-1	Placa del sistema: conector MCIO 4B (MCIO4B)	R-NVME 0-1 MCIO 4B

Después de finalizar

Figura 4. Fijación de los cables con las bridas de cables

Agrupación de los cables en el lateral de la placa posterior de la unidad frontal​

Divida los cables de alimentación y los de señal de la placa posterior de la unidad, el cable de gestión de la GPU, los cables del módulo de E/S frontal y el cable del panel de diagnóstico integrado en cuatro paquetes y fíjelos con bridas para cables como se muestra en la ilustración.

Haz	Cable	Conector
1	Un cable del panel de diagnóstico integrado	Panel de diagnóstico integrado
2	Dos cables de señal de la placa posterior 1 Un cable de alimentación de la placa posterior 1	Placa posterior 1: conector NVMe 0-1 Placa posterior 1: conector de alimentación Placa posterior 1: conector NVMe 2-3
3	Dos cables de señal de la placa posterior 2 Un cable de alimentación de la placa posterior 2 Un cable de gestión de la GPU	Placa posterior 2: conector NVMe 0-1 Placa posterior 2: conector NVMe 2-3 Placa posterior 2: conector de alimentación De la placa del conmutador PCIe: conector de gestión de la GPU (MGMT)
4	Un cable de gestión de la GPU Dos cables del módulo de E/S frontal	A la placa del sistema: conector de banda lateral del conmutador PCIe (PCIE SW SIDEBAND) Módulo de E/S frontal

Agrupación de los cables conectados a la placa del conmutador PCIe​

Divida los cables conectados a la placa del conmutador PCIe en seis paquetes y fíjelos a la barra cruzada con bridas para cables.

Haz	Cable	Conector (en la placa del conmutador PCIe)
1	Un cable de alimentación de la placa del conmutador PCIe Un cable de banda lateral de la placa del conmutador PCIe	PDB PWR1 PDB SB1
2	Un cable de señal de la placa posterior 1 Dos cables de señal de la placa del conmutador PCIe	NVME1 MCIO1 MCIO2
3	Un cable de señal de la placa posterior 1 Dos cables de señal de la placa del conmutador PCIe	NVME3 MCIO3 MCIO4
4	Un cable de señal de la placa posterior 2 Dos cables de señal de la placa del conmutador PCIe	NVME5 MCIO5 MCIO6
5	Un cable de señal de la placa posterior 2 Dos cables de señal de la placa del conmutador PCIe	NVME7 MCIO7 MCIO8
6	Un cable de alimentación de la placa del conmutador PCIe Un cable de banda lateral de la placa del conmutador PCIe	PDB PWR2 PDB SB2
