Disposición de los cables de la placa de control del ventilador

Utilice esta sección para comprender la disposición de los cables para la placa de control del ventilador frontal o posterior.

Según la ubicación de la placa de control del ventilador, seleccione el plan de disposición correspondiente:
Nota
  • Conexiones entre conectores; 11, 22, 33, ... nn
  • Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.

Placa de control del ventilador frontal

Nota
  • Para la GPU H100/H200, pase el cable de la placa de control del ventilador frontal a través del soporte del cable de la GPU tal como se muestra en la ilustración.
  • Para la GPU B200, pase el cable de la placa de control del ventilador frontal a través de las mangueras tal como se muestra en la ilustración.

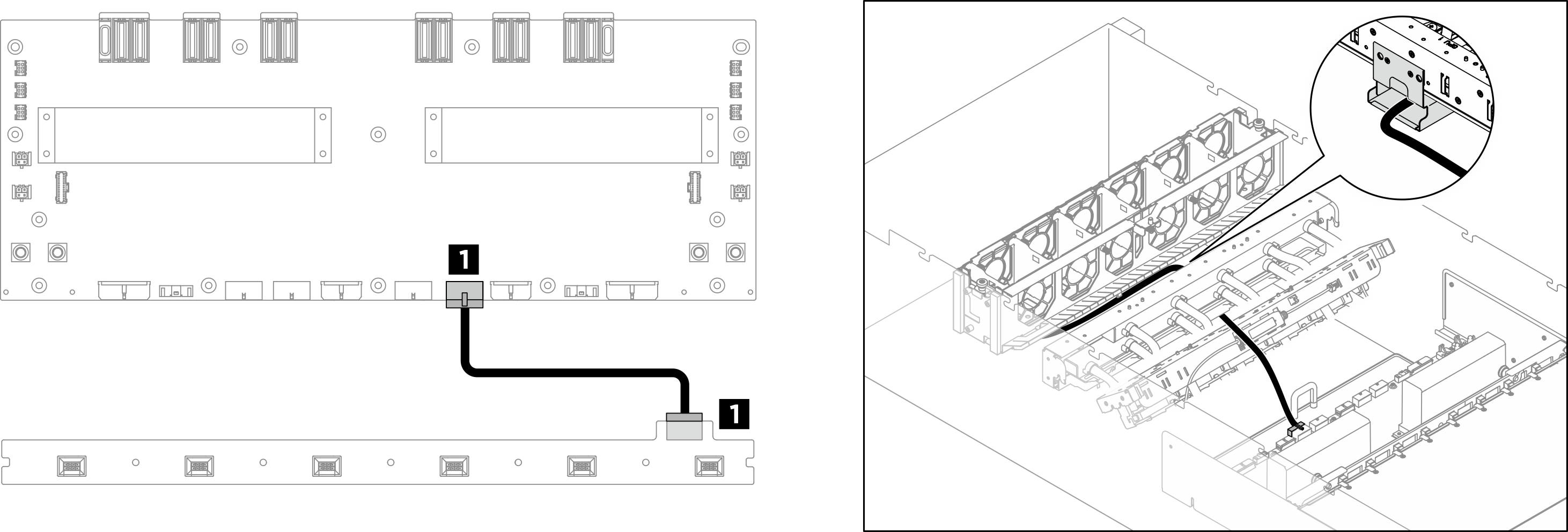

Figura 1. Disposición de los cables de la placa de control del ventilador frontal para la GPU H100/H200
Front fan control board cable routing for H100/H200 GPU

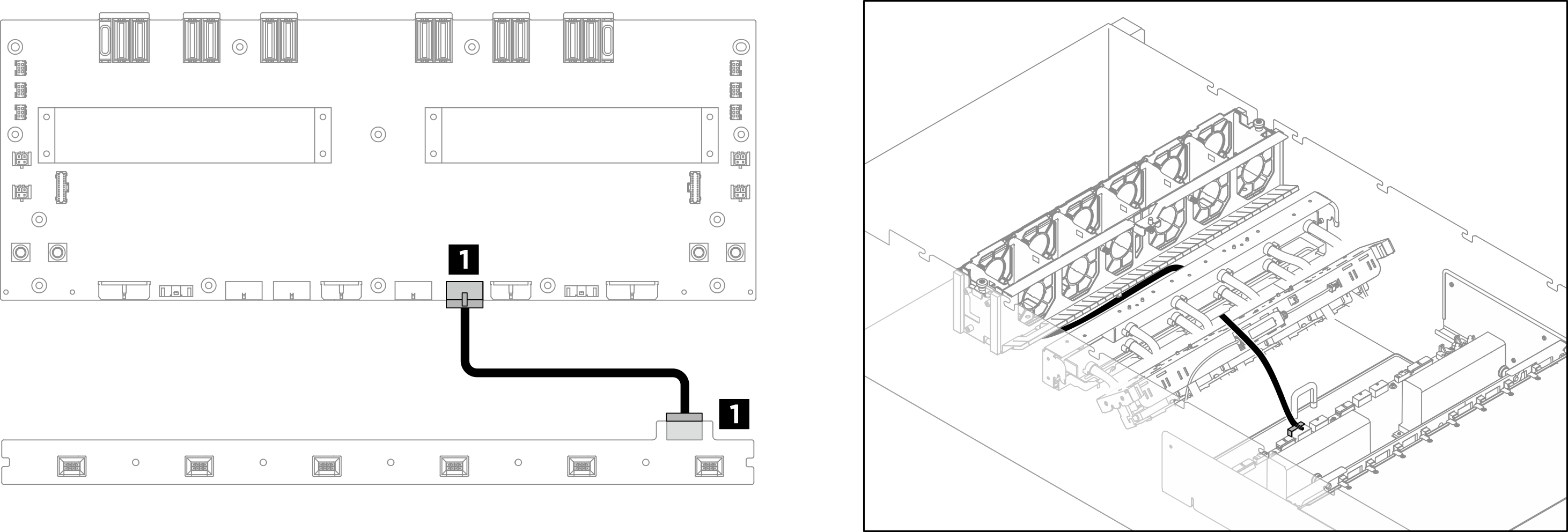

Figura 2. Disposición de los cables de la placa de control del ventilador frontal para la GPU B200
Front fan control board cable routing for B200 GPU
CableDesdeHastaEtiqueta
1Placa de control del ventilador frontal: Conector de alimentaciónPlaca de distribución de alimentación: conector de alimentación de la placa de control del ventilador frontal (FRONT FAN PWR / F-FAN PWR)
  • F-Fan PWR
  • F-Fan PWR

Placa de control del ventilador posterior

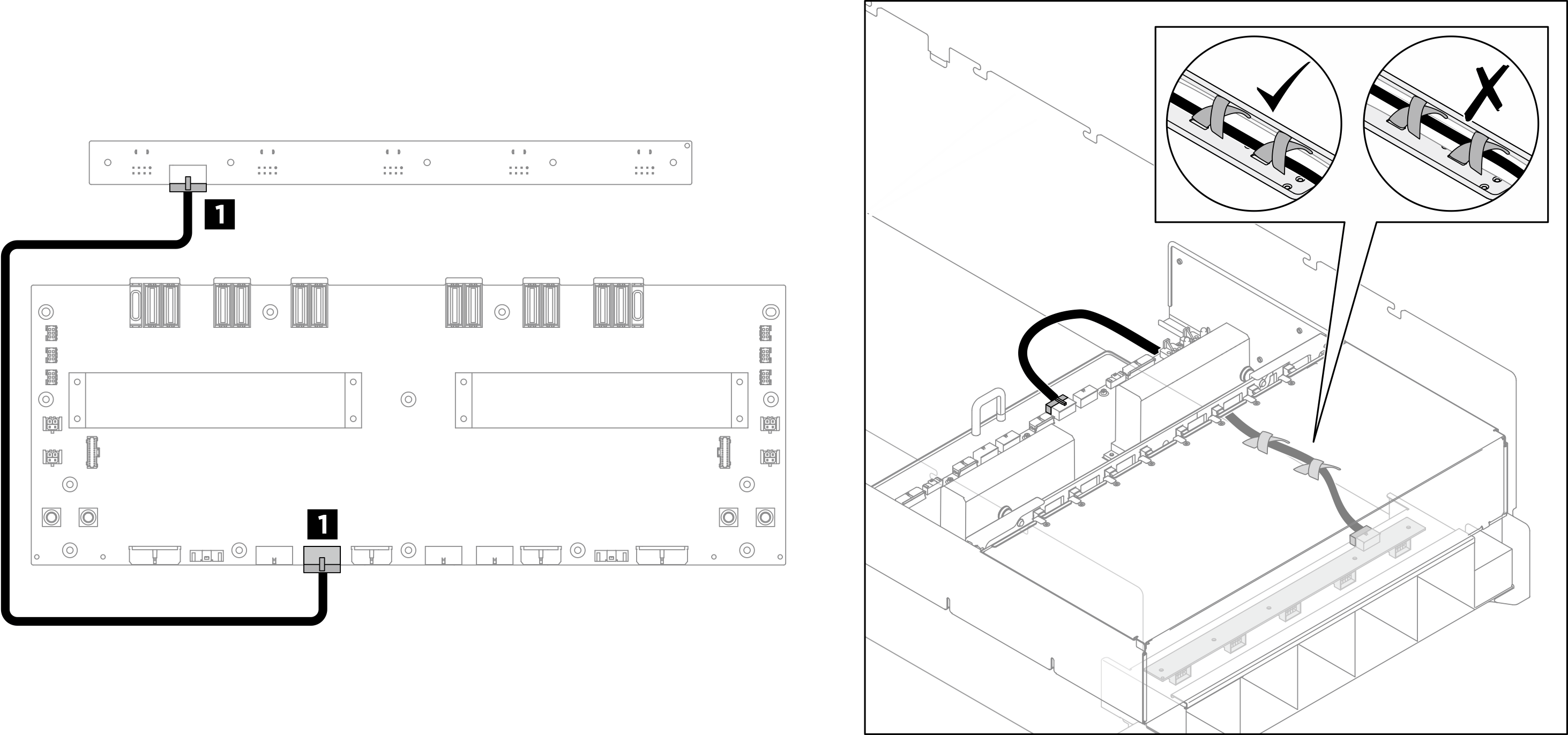

Figura 3. Disposición de los cables de la placa de control del ventilador posterior
Rear fan control board cable routing
CableDesdeHastaEtiqueta
1Placa de control del ventilador posterior: Conector de alimentaciónPlaca de distribución de alimentación: conector de alimentación de la placa de control del ventilador posterior (REAR FAN PWR2 / R-FAN PWR2)
  • R-Fan PWR2
  • R-Fan PWR
Nota
Al fijar los cables en el soporte de manguera, asegúrese de no pasarlos por encima de las mangueras.
