Kabelführung für Lüfterplatine
In diesem Abschnitt wird die Kabelführung für die vordere oder hintere Lüfterplatine beschrieben.
Wählen Sie je nach Position der Lüfterplatine den entsprechenden Kabelführungsplan aus:
Anmerkung
- Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
- Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.
Vordere Lüfterplatine
Anmerkung
- Führen Sie bei der H100/H200 GPU das Kabel der vorderen Lüfterplatine wie dargestellt durch den GPU-Kabelhalter.
- Führen Sie bei der B200 GPU das Kabel der vorderen Steuerplatine wie dargestellt durch die Schläuche.

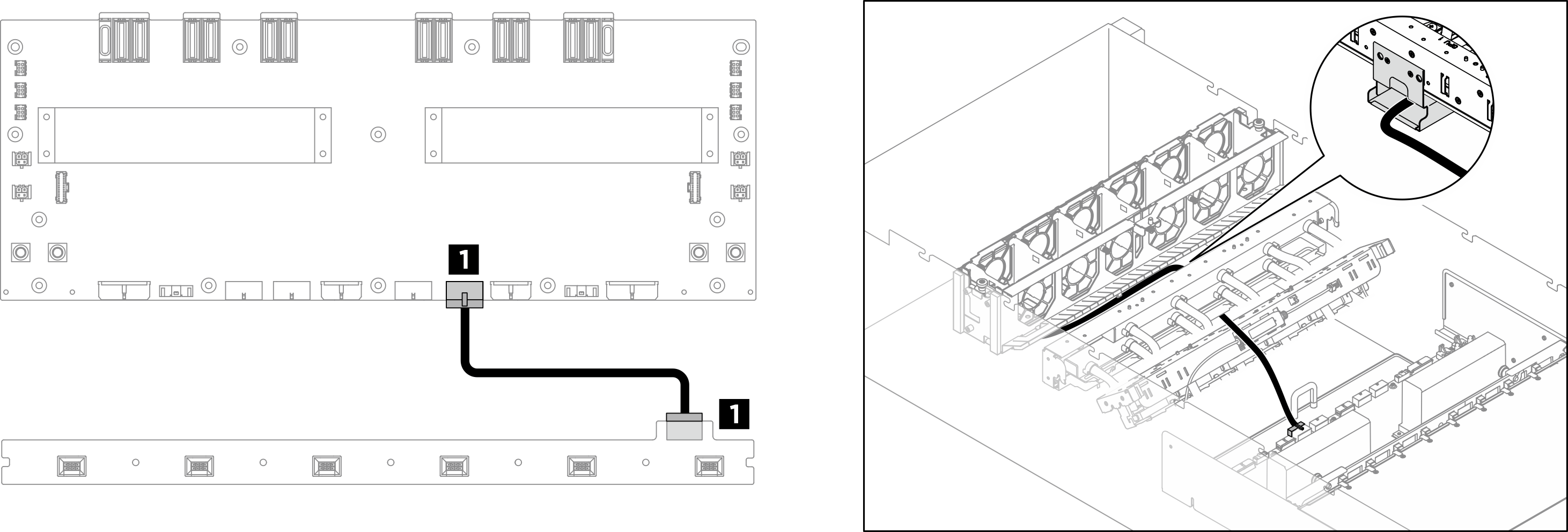

Abbildung 1. Kabelführung für vordere Lüfterplatine bei H100/H200 GPU

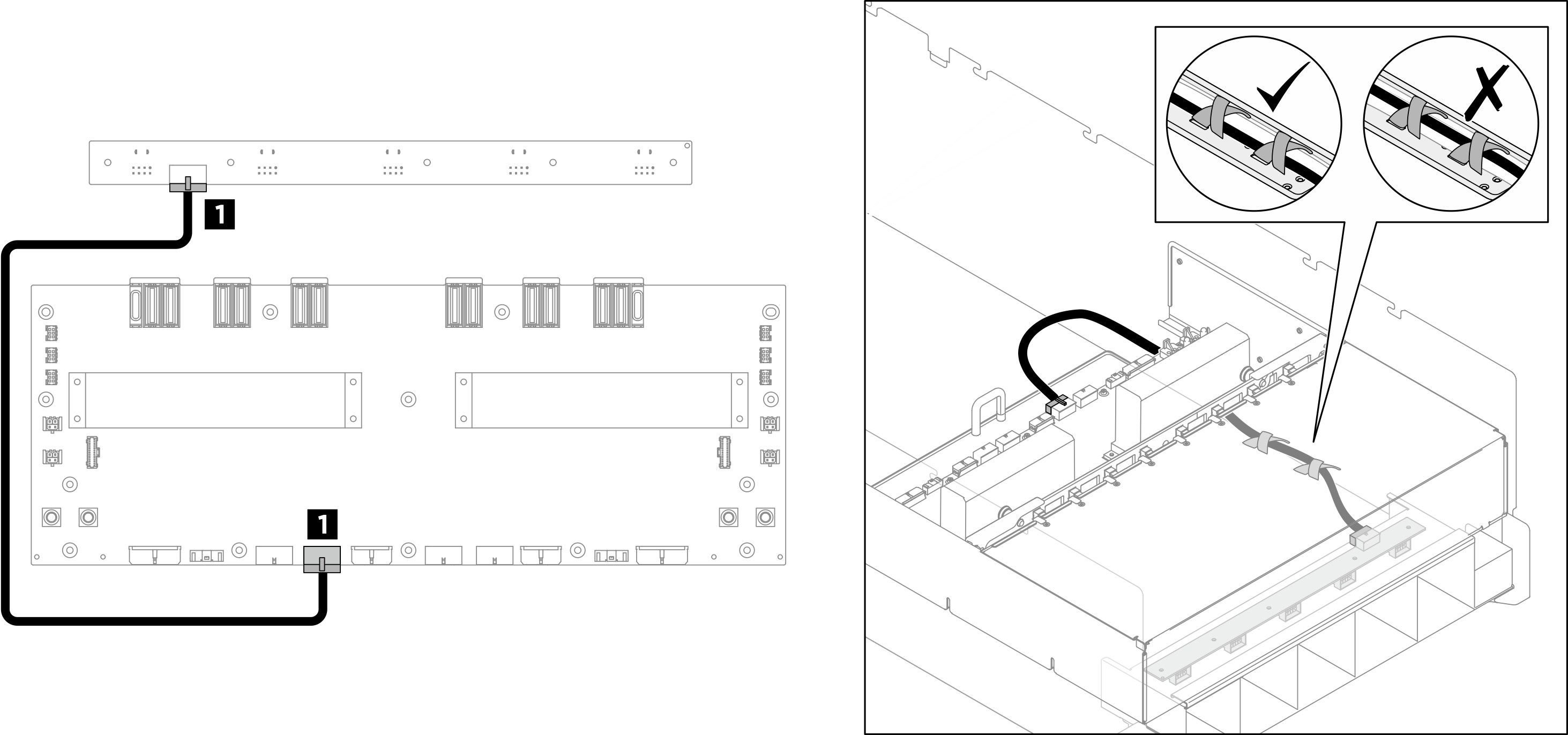

Abbildung 2. Kabelführung für vordere Lüfterplatine bei B200 GPU
| Kabel | Vom | Zu | Etikett |
|---|---|---|---|
| 1 | Vordere Lüfterplatine: Netzteilanschluss | Stromversorgungsplatine: Netzteilanschluss der vorderen Lüfterplatine (FRONT FAN PWR / F-FAN PWR) |
|
Hintere Lüfterplatine

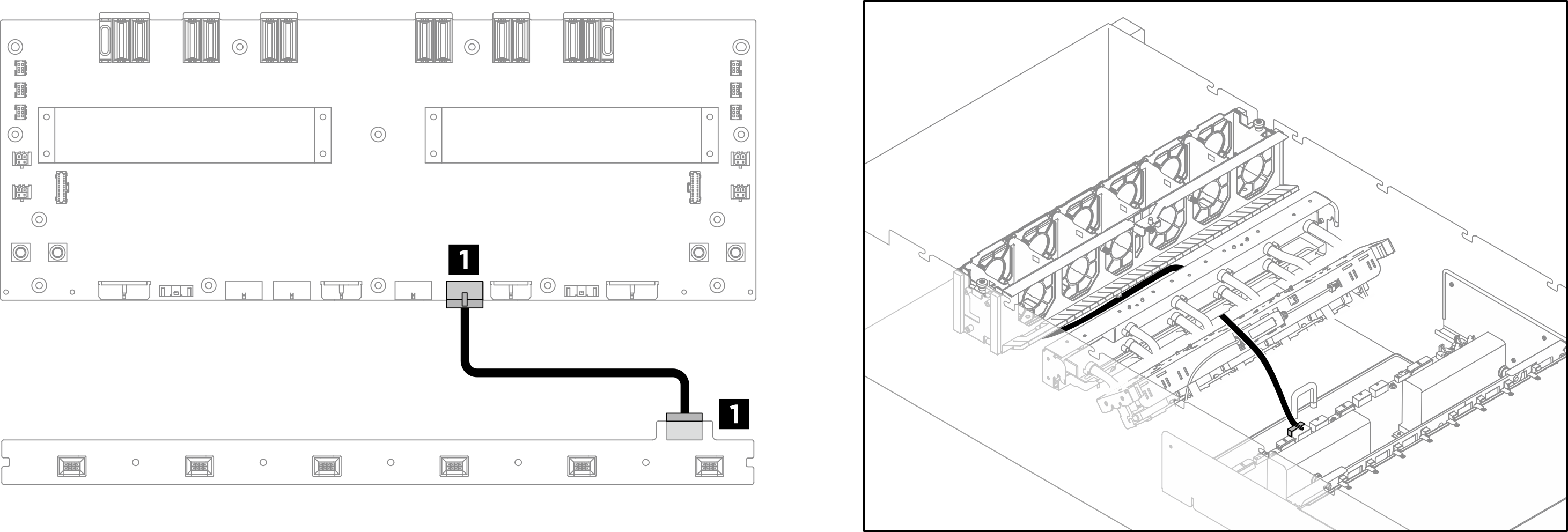

Abbildung 3. Kabelführung für hintere Lüfterplatine
| Kabel | Vom | Zu | Etikett |
|---|---|---|---|
| 1 | Hintere Lüfterplatine: Netzteilanschluss | Stromversorgungsplatine: Netzteilanschluss der hinteren Lüfterplatine (REAR FAN PWR2 / R-FAN PWR2) |
|
Anmerkung
Achten Sie beim Befestigen von Kabeln an der Schlauchhalterung darauf, die Kabel nicht über den Schläuchen zu verlegen.
