Kabelführung für PCIe-Switch-Platine
In diesem Abschnitt wird die Kabelführung für die PCIe-Switch-Platine beschrieben.
Achtung
Beachten Sie unbedingt die folgenden Anweisungen, um eine Beschädigung der Kabelbuchsen auf der Systemplatine zu vermeiden. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.
Verbinden Sie die Kabelstecker vertikal oder horizontal entsprechend der Ausrichtung der jeweiligen Kabelbuchse und vermeiden Sie dabei jegliche Neigung.
- Gehen Sie wie folgt vor, um die Kabel von der Systemplatine abzuziehen:
Halten Sie alle Verriegelungen, Entriegelungslaschen oder Verschlüsse an den Kabelsteckern gedrückt, um die Kabelstecker zu lösen.
- Ziehen Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen heraus, ohne sie zu verkanten.AnmerkungDie Kabelanschlüsse sehen möglicherweise anders als in der Abbildung aus, aber das Verfahren zum Entfernen ist das gleiche.
Wählen Sie je nach Position den entsprechenden Kabelführungsplan aus:
Wenn Sie ein altes Signalkabel der PCIe-Switch-Platine durch ein neues ersetzen, biegen Sie das Kabel vor, bevor Sie es an die PCIe-Switch-Platine anschließen:
Nachdem Sie mit der Kabelführung fertig sind, bündeln Sie die Kabel entsprechend ihrer Position mit Kabelbindern:
Anmerkung
- Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
- Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.
Signalkabelführung für PCIe-Switch-Platine
Signalkabel
| Kabel | Vom | Bis | Etikett | Vorbiegung |
|---|---|---|---|---|
| 1 | PCIe-Switch-Platine: MCIO-Anschluss 1 (MCIO1) | 1a Systemplatine: MCIO-Anschluss 1 (MCIO1A) |
| Vorbiegerichtung B |
| 1b Systemplatine: MCIO-Anschluss 1 (MCIO1B) |
| |||
| 2 | PCIe-Switch-Platine: MCIO-Anschluss 2 (MCIO2) | 2a Systemplatine: MCIO-Anschluss 9 (MCIO9A) |
| Vorbiegerichtung B |
| 2b Systemplatine: MCIO-Anschluss 9 (MCIO9B) |
| |||
| 3 | PCIe-Switch-Platine: MCIO-Anschluss 3 (MCIO3) Anmerkung
| 3a Systemplatine: MCIO-Anschluss 2 (MCIO2B) |
| Vorbiegerichtung A |
| 3b Systemplatine: MCIO-Anschluss 2 (MCIO2A) |
| |||
| 4 | PCIe-Switch-Platine: MCIO-Anschluss 4 (MCIO4) | 4a Systemplatine: MCIO-Anschluss 3 (MCIO3A) |
| Vorbiegerichtung A |
| 4b Systemplatine: MCIO-Anschluss 3 (MCIO3B) |
| |||
| 5 | PCIe-Switch-Platine: MCIO-Anschluss 5 (MCIO5) Anmerkung
| 5a Systemplatine: MCIO-Anschluss 5 (MCIO5B) |
| Vorbiegerichtung B |
| 5b Systemplatine: MCIO-Anschluss 5 (MCIO5A) |
| |||
| 6 | PCIe-Switch-Platine: MCIO-Anschluss 6 (MCIO6) | 6a Systemplatine: MCIO-Anschluss 10 (MCIO10A) |
| Vorbiegerichtung B |
| 6b Systemplatine: MCIO-Anschluss 10 (MCIO10B) |
| |||
| 7 | PCIe-Switch-Platine: MCIO-Anschluss 7 (MCIO7) | 7a Systemplatine: MCIO-Anschluss 6 (MCIO6A) |
| Vorbiegerichtung A |
| 7b Systemplatine: MCIO-Anschluss 6 (MCIO6B) |
| |||
| 8 | PCIe-Switch-Platine: MCIO-Anschluss 8 (MCIO8) Anmerkung
| 8a Systemplatine: MCIO-Anschluss 7 (MCIO7B) |
| Vorbiegerichtung A |
| 8b Systemplatine: MCIO-Anschluss 7 (MCIO7A) |
|
Kabel für Signalkabel der PCIe-Switch-Platine vorbiegen
| 1 | Vorbiegerichtung A |
| 2 | Vorbiegerichtung B |
Verwenden Sie einen Kreuzschlitzschraubendreher oder einen Schlitzschraubendreher als Werkzeug.
Platzieren Sie den Schraubendreher in einem 45-Grad-Winkel zum Anschluss. Biegen Sie das Kabel vorsichtig wie dargestellt.
In der folgenden Abbildung finden Sie die Richtung der Vorbiegung:
Kabelführung für GPU-Verwaltungskabel
GPU-Verwaltungskabel
Abbildung 1. Kabelführung der PCIe-Switch-Platine (GPU-Verwaltungskabel)
| Kabel | Vom | Bis | Etikett |
|---|---|---|---|
| 1 | PCIe-Switch-Platine: GPU-Verwaltungsanschluss (MGMT) | Systemplatine: Seitenbandanschluss des PCIe-Switches (PCIE SW SIDEBAND) |
|
Anmerkung
Stellen Sie sicher, dass das GPU-Verwaltungskabel wie dargestellt niedriger als die kreisförmige Markierung am Gehäuse bleibt.
Netz‑ und Seitenbandkabelführung für die PCIe-Switch-Platine

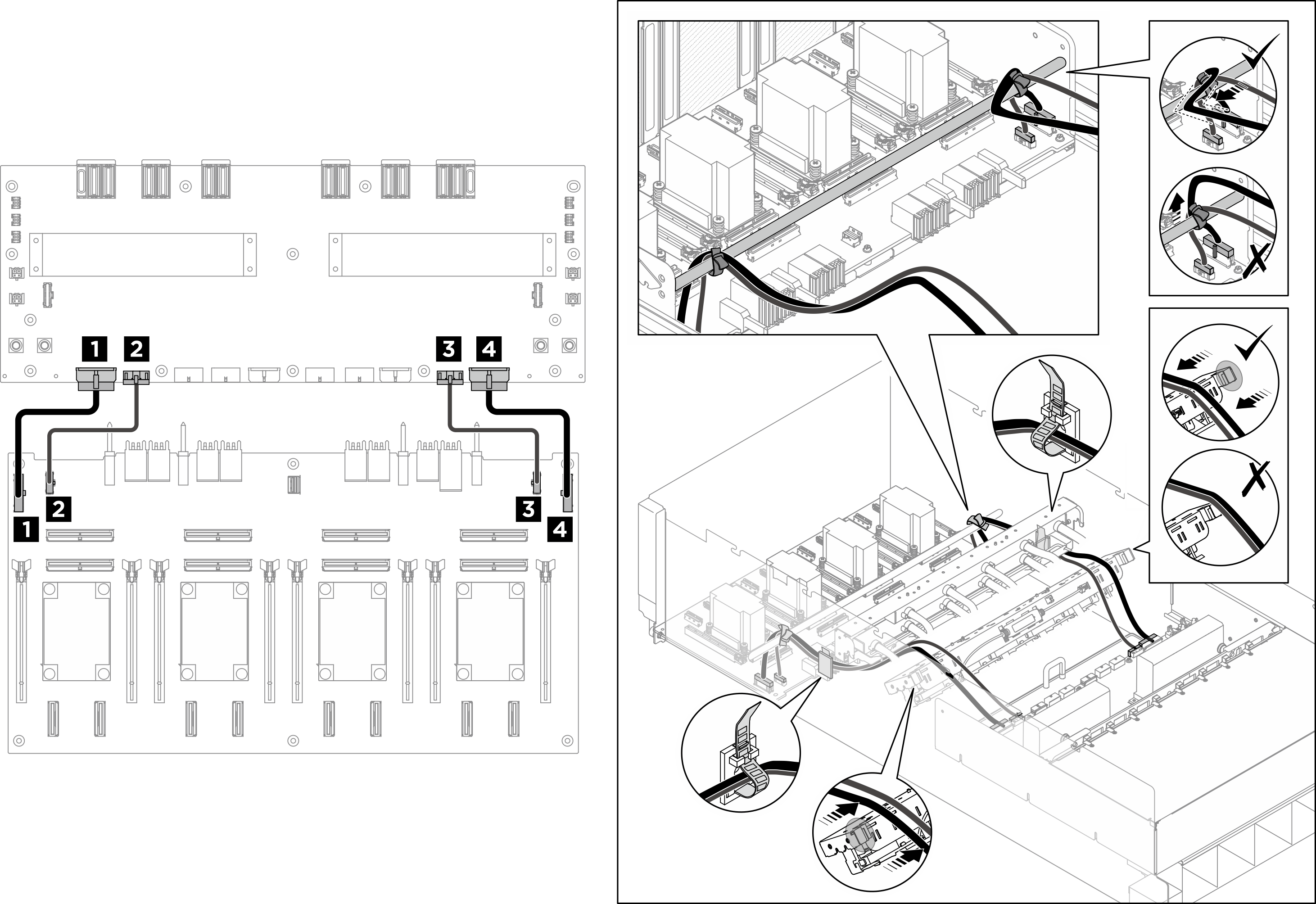

Abbildung 2. Kabelführung der PCIe-Switch-Platine (Netz- und Seitenbandkabel)
| Kabel | Vom | Bis |
|---|---|---|
| 1 | PCIe-Switch-Platine: Netzteilanschluss 1 der Stromversorgungsplatine (PDB PWR1) | Stromversorgungsplatine: Netzteilanschluss 1 der PCIe-Switch-Platine (FRONT RISER PWR1) |
| 2 | PCIe-Switch-Platine: Seitenbandanschluss 1 der Stromversorgungsplatine (PDB SB1) | Stromversorgungsplatine: Seitenbandanschluss 1 der PCIe-Switch-Platine (SWSB1) |
| 3 | PCIe-Switch-Platine: Netzteilanschluss 2 der Stromversorgungsplatine (PDB PWR2) | Stromversorgungsplatine: Netzteilanschluss 2 der PCIe-Switch-Platine (FRONT RISER PWR2) |
| 4 | PCIe-Switch-Platine: Seitenbandanschluss 2 der Stromversorgungsplatine (PDB SB2) | Stromversorgungsplatine: Seitenbandanschluss 2 der PCIe-Switch-Platine (SWSB2) |
Anmerkung
Achten Sie darauf, die Sensorkabel nicht am rechten und linken Ende der Leitung zu platzieren.
Nach dieser Aufgabe
Abbildung 3. Sichern von Kabeln mit Kabelbindern
Kabel bündeln, die mit der PCIe-Switch-Platine verbunden sind
Teilen Sie die an die PCIe-Switch-Platine angeschlossenen Kabel in sechs Bündel auf und befestigen Sie sie mit Kabelbindern an der Querstrebe.
| Bündel | Kabel | Anschluss (auf PCIe-Switch-Platine) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
| 5 |
|
|
| 6 |
|
|
Kabel bündeln, die mit der Systemplatine verbunden sind
Teilen Sie die Signalkabel der PCIe-Switch-Platine in vier Bündel auf und befestigen Sie sie wie dargestellt mit Kabelbindern.
| Bündel | Kabel | Anschluss (auf Systemplatine) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
Kabel an der Seite der vorderen Rückwandplatine für Laufwerk bündeln
Teilen Sie die Signal- und Netzkabel der Rückwandplatine für Laufwerke, das GPU-Verwaltungskabel, die Kabel des E/A-Moduls an der Vorderseite und das Kabel der integrierten Diagnoseanzeige in vier Bündel auf und befestigen Sie sie wie dargestellt mit Kabelbindern.
| Bündel | Kabel | Anschluss |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
