Roteamento de cabos da placa de comutador PCIe

Use a seção para entender o roteamento de cabos da placa de comutador PCIe.

Se você estiver substituindo um cabo de sinal da placa de comutador PCIe antigo por um novo, dobre previamente o cabo antes de conectá-lo à placa de comutador PCIe:
Depois de concluir o primeiro roteamento de cabos, agrupe os cabos com braçadeiras correspondentes à sua localização:
Nota
  • Conexões entre conectores; 11, 22, 33, ... nn
  • Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.

Roteamento de cabos de sinal da placa de comutador PCIe

Cabos de sinal


PCIe switch board cable routing (signal cables)


CaboDeParaEtiquetaDobrar previamente
1Placa de comutador PCIe: conector MCIO 1 (MCIO1)1a Placa-mãe: conector MCIO 1 (MCIO1A)
  • A-1A
  • MCIO 1
Direção da pré-dobra B
1b Placa-mãe: conector MCIO 1 (MCIO1B)
  • B-1B
  • MCIO 1
2Placa de comutador PCIe: conector MCIO 2 (MCIO2)2a Placa-mãe: conector MCIO 9 (MCIO9A)
  • A-9A
  • MCIO 2
Direção da pré-dobra B
2b Placa-mãe: conector MCIO 9 (MCIO9B)
  • B-9B
  • MCIO 2
3Placa de comutador PCIe: conector MCIO 3 (MCIO3)
Nota
  • A extremidade do cabo A se conecta ao conector B.

  • A extremidade do cabo B se conecta ao conector A.

3a Placa-mãe: conector MCIO 2 (MCIO2B)
  • A-2B
  • MCIO 3
Direção da pré-dobra A
3b Placa-mãe: conector MCIO 2 (MCIO2A)
  • B-2A
  • MCIO 3
4Placa de comutador PCIe: conector MCIO 4 (MCIO4)4a Placa-mãe: conector MCIO 3 (MCIO3A)
  • A-3A
  • MCIO 4
Direção da pré-dobra A
4b Placa-mãe: conector MCIO 3 (MCIO3B)
  • B-3B
  • MCIO 4
5Placa de comutador PCIe: conector MCIO 5 (MCIO5)
Nota
  • A extremidade do cabo A se conecta ao conector B.

  • A extremidade do cabo B se conecta ao conector A.

5a Placa-mãe: conector MCIO 5 (MCIO5B)
  • A-5B
  • MCIO 5
Direção da pré-dobra B
5b Placa-mãe: conector MCIO 5 (MCIO5A)
  • B-5A
  • MCIO 5
6Placa de comutador PCIe: conector MCIO 6 (MCIO6)6a Placa-mãe: conector MCIO 10 (MCIO10A)
  • A-10A
  • MCIO 10
Direção da pré-dobra B
6b Placa-mãe: conector MCIO 10 (MCIO10B)
  • B-10B
  • MCIO 10
7Placa de comutador PCIe: conector MCIO 7 (MCIO7)7a Placa-mãe: conector MCIO 6 (MCIO6A)
  • A-6A
  • MCIO 6
Direção da pré-dobra A
7b Placa-mãe: conector MCIO 6 (MCIO6B)
  • B-6B
  • MCIO 6
8Placa de comutador PCIe: conector MCIO 8 (MCIO8)
Nota
  • A extremidade do cabo A se conecta ao conector B.

  • A extremidade do cabo B se conecta ao conector A.

8a Placa-mãe: conector MCIO 7 (MCIO7B)
  • A-7B
  • MCIO 7
Direção da pré-dobra A
8b Placa-mãe: conector MCIO 7 (MCIO7A)
  • B-7A
  • MCIO 7

Dobre previamente o cabo para cabos de sinal da placa de comutador PCIe



1Direção da pré-dobra A
2Direção da pré-dobra B

Use uma chave de fenda Phillips ou uma chave de fenda plana como ferramenta.

Coloque a chave de fenda em um ângulo de 45 graus em relação ao conector. Dobre cuidadosamente o cabo conforme ilustrado.

Consulte a ilustração a seguir para ver a direção da pré-dobra:


Roteamento de cabos de gerenciamento da GPU

Cabo de gerenciamento de GPU

Figura 1. Roteamento de cabos da placa de comutador PCIe (cabo de gerenciamento da GPU)
PCIe switch board cable routing (GPU management cable)
CaboDePara
1Placa de comutador PCIe: conector de gerenciamento da GPU (MGMT)Placa-mãe: conector lateral do comutador PCIe (PCIE SW SIDEBAND)
Nota
Mantenha o cabo de gerenciamento da GPU mais baixo do que a marca de círculo no chassi, conforme ilustrado.

Roteamento de cabos laterais e de alimentação da placa de comutador PCIe

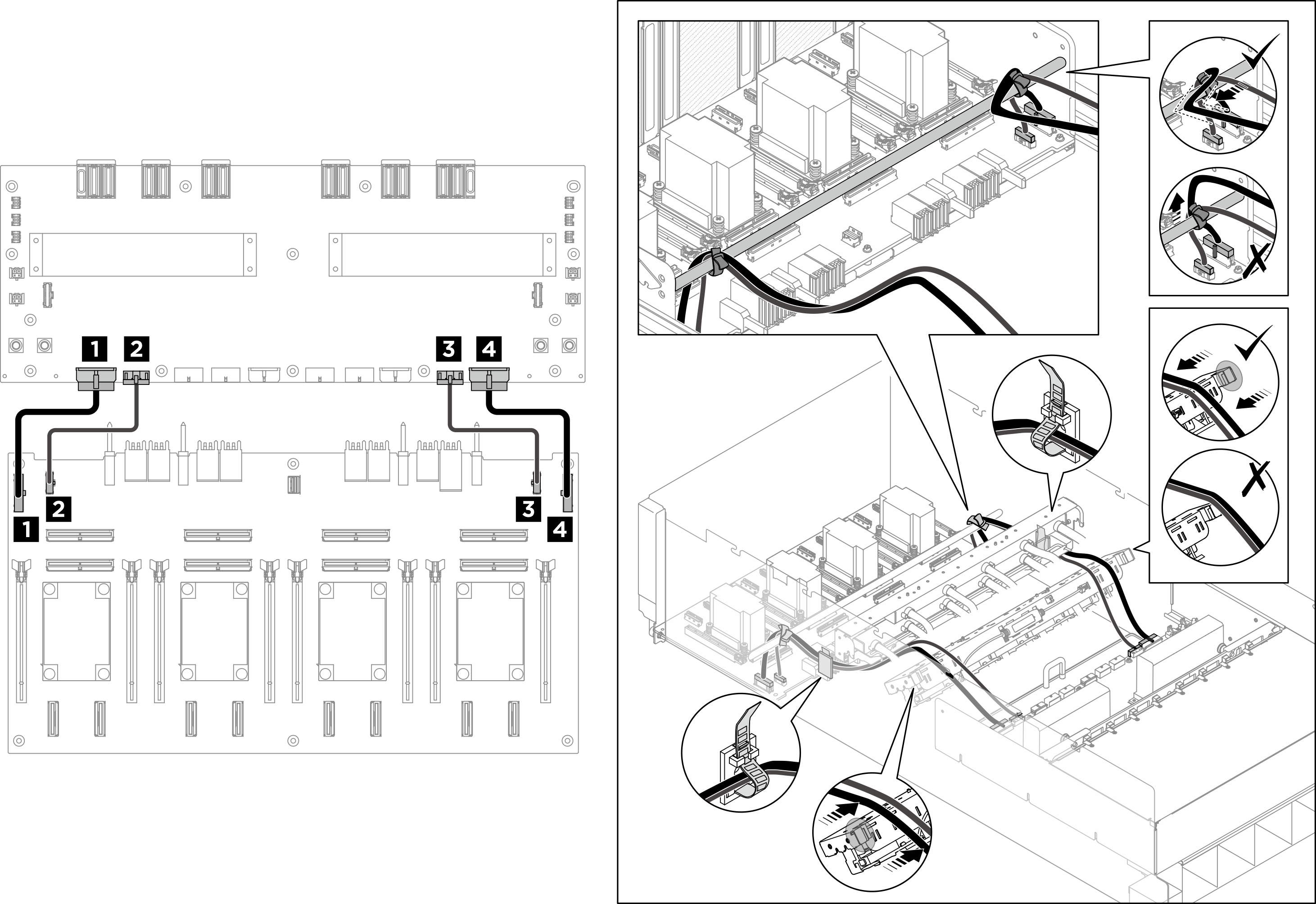

Figura 2. Roteamento de cabos da placa de comutador PCIe (cabos de alimentação e laterais)
PCIe switch board cable routing (power and sideband cables)
CaboDePara
1Placa de comutador PCIe: conector de energia da placa de distribuição de energia (PDB PWR1)Placa de distribuição de energia: Conector de energia da placa de comutador PCIe 1 (FRONT RISER PWR1)
2Placa de comutador PCIe: Conector lateral da placa de distribuição de energia 1 (PDB SB1)Placa de distribuição de energia: Conector lateral da placa de comutador PCIe 1 (SWSB1)
3Placa de comutador PCIe: conector de energia da placa de distribuição de energia 2 (PDB PWR2)Placa de distribuição de energia: conector de energia da placa de comutador PCIe 2 (FRONT RISER PWR2)
4Placa de comutador PCIe: Conector lateral da placa de distribuição de energia 2 (PDB SB2)Placa de distribuição de energia: Conector lateral da placa de comutador PCIe 2 (SWSB2)
Nota
Não coloque os cabos do sensor nas extremidades direita e esquerda do coletor.

Depois de concluir

Figura 3. Prendendo cabos com abraçadeiras
Securing cables with cable ties

Agrupar os cabos conectados à placa de comutador PCIe

Divida os cabos conectados à placa de comutador PCIe em seis feixes e prenda-os à barra transversal com braçadeiras.


PacoteCaboConector (na placa de comutador PCIe)
1
  • Um cabo de alimentação da placa de comutador PCIe
  • Um cabo lateral da placa de comutador PCIe
  • PDB PWR1
  • PDB SB1
2
  • Um cabo de sinal do backplane 1
  • Dois cabos de sinal da placa de comutador PCIe
  • NVME1
  • MCIO1
  • MCIO2
3
  • Um cabo de sinal do backplane 1
  • Dois cabos de sinal da placa de comutador PCIe
  • NVME3
  • MCIO3
  • MCIO4
4
  • Um cabo de sinal do backplane 2
  • Dois cabos de sinal da placa de comutador PCIe
  • NVME5
  • MCIO5
  • MCIO6
5
  • Um cabo de sinal do backplane 2
  • Dois cabos de sinal da placa de comutador PCIe
  • NVME7
  • MCIO7
  • MCIO8
6
  • Um cabo de alimentação da placa de comutador PCIe
  • Um cabo lateral da placa de comutador PCIe
  • PDB PWR2
  • PDB SB2

Agrupe os cabos conectados à placa-mãe

Divida os cabos de sinal da placa de comutador PCIe em quatro feixes e prenda-os com braçadeiras conforme ilustrado.


PacoteCaboConector (na placa-mãe)
1
  • Quatro cabos de sinal da placa de comutador PCIe
  • MCIO1A
  • MCIO1B
  • MCIO9A
  • MCIO9B
2
  • Quatro cabos de sinal da placa de comutador PCIe
  • MCIO2A
  • MCIO2B
  • MCIO3A
  • MCIO3B
3
  • Quatro cabos de sinal da placa de comutador PCIe
  • MCIO5A
  • MCIO5B
  • MCIO10A
  • MCIO10B
4
  • Quatro cabos de sinal da placa de comutador PCIe
  • MCIO6A
  • MCIO6B
  • MCIO7A
  • MCIO7B

Agrupar cabos no lado do backplane da unidade frontal

Divida os cabos de sinal e de alimentação do backplane da unidade, o cabo de gerenciamento da GPU, os cabos do módulo de E/S frontal e o cabo do painel de diagnóstico integrado em quatro feixes e prenda-os com braçadeiras conforme ilustrado.


PacoteCaboConector
1
  • Um cabo do painel de diagnóstico integrado
  • Painel de diagnóstico integrado
2
  • Dois cabos de sinal do backplane 1
  • Um cabo de alimentação do backplane 1
  • Backplane 1: Conector NVMe 0-1
  • Backplane 1: conector de energia
  • Backplane 1: Conector NVMe 2-3
3
  • Dois cabos de sinal do backplane 2
  • Um cabo de alimentação do backplane 2
  • Um cabo de gerenciamento da GPU
  • Backplane 2: Conector NVMe 0-1
  • Backplane 2: Conector NVMe 2-3
  • Backplane 2: conector de energia
  • Da placa de comutador PCIe: conector de gerenciamento da GPU (MGMT)
4
  • Um cabo de gerenciamento da GPU
  • Dois cabos do módulo de E/S frontal
  • Para a placa-mãe: conector lateral do comutador PCIe (PCIE SW SIDEBAND)
  • Módulo de E/S frontal
