Roteamento de cabos do módulo do sensor de vazamento
Use esta seção para entender o roteamento de cabos do módulo do sensor de vazamento.
Atenção
Observe rigorosamente as instruções a seguir para evitar danificar os soquetes de cabo na placa-mãe. Qualquer dano nos soquetes do cabo pode requerer a substituição da placa-mãe.
Conecte os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.
- Para desconectar os cabos da placa-mãe, faça o seguinte:
Pressione e segure todas as travas, abas de liberação ou travas nos conectores de cabo para liberar os conectores de cabo.
- Remova os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.NotaOs conectores de cabo podem ser diferentes dos exibidos na ilustração, mas o procedimento de remoção é o mesmo.
O roteamento de cabos de vazamento frontal e traseiro da GPU é o mesmo para as GPUs H100/H200 e B200, enquanto o roteamento de cabos de vazamento do NVSwitch é diferente. Com base na localização do módulo do sensor de vazamento, selecione o plano de roteamento correspondente:
- Roteamento de cabos do módulo do sensor de vazamento do NVSwitch H100/H200
- Roteamento de cabos do módulo do sensor de vazamento do B200 NVSwitch e placa temporizadora
- Roteamento de cabos do módulo do sensor de vazamento da GPU frontal
- Roteamento de cabos do módulo do sensor de vazamento da GPU traseira
- Roteamento de cabos do módulo do sensor de vazamento Lenovo Processor Neptune® Core Module
Nota
- Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.
Roteamento de cabos do módulo do sensor de vazamento do NVSwitch H100/H200
Direcione o cabo do módulo do sensor de vazamento do NVSwitch de acordo com o tipo de placa de distribuição de energia. Existem dois tipos de placa de distribuição de energia. Verifique a tela de seda antes de rotear.

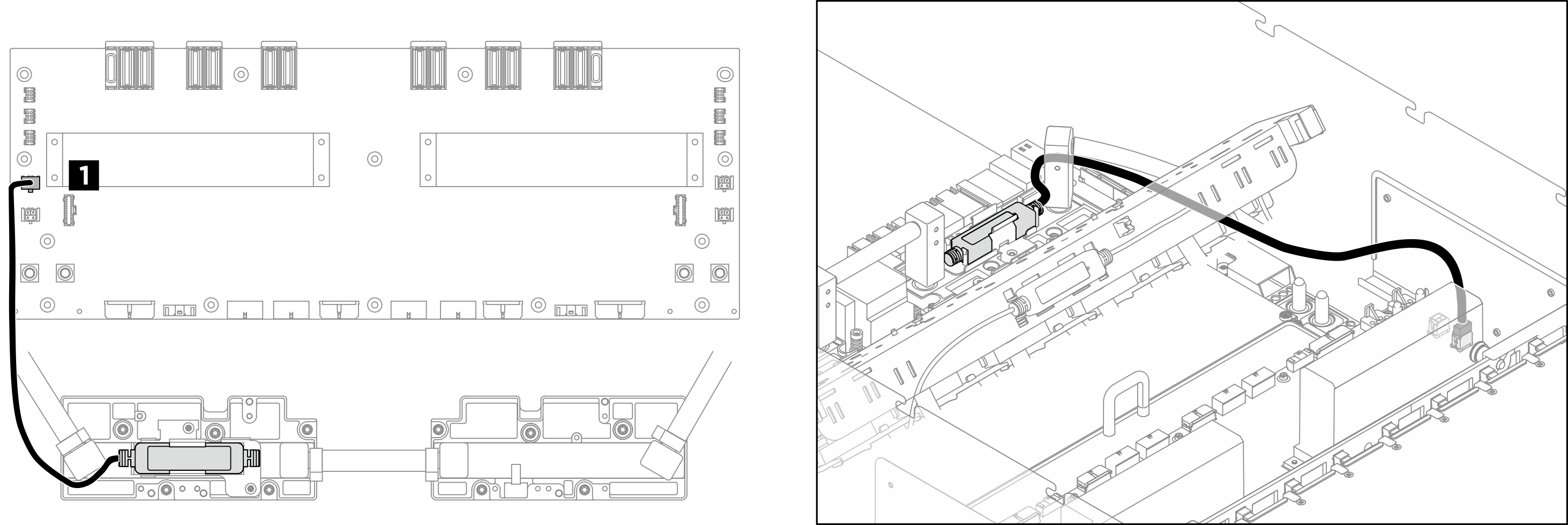

Figura 1. Roteamento de cabos do módulo do sensor de vazamento do NVSwitch para PDB tipo 1
| Cabo | No | Para |
|---|---|---|
| 1 Cabo do módulo do sensor de vazamento NVSwitch | Módulo do sensor de vazamento NVSwitch | Placa de distribuição de energia: conector do módulo do sensor de vazamento NVSwitch (LEAK CONN) |
Figura 2. Roteamento de cabos do módulo do sensor de vazamento do NVSwitch para PDB tipo 2
| Cabo | No | Para |
|---|---|---|
| 1 Cabo do módulo do sensor de vazamento NVSwitch | Módulo do sensor de vazamento NVSwitch | Placa de distribuição de energia: conector do módulo do sensor de vazamento NVSwitch (LEAK1) |
Nota
Ao fixar os cabos no suporte da mangueira, não direcione os cabos na parte superior das mangueiras.
Roteamento de cabos do módulo do sensor de vazamento do B200 NVSwitch e placa temporizadora
Figura 3. Roteamento de cabos do módulo do sensor de vazamento do B200 NVSwitch e placa temporizadora
| Cabo | No | Para |
|---|---|---|
| 1 Cabo do módulo do sensor de vazamento do NVSwitch e placa temporizadora | Módulo do sensor de vazamento do NVSwitch e placa temporizadora | Placa de distribuição de energia: conector do módulo do sensor de vazamento NVSwitch (LEAK1) |
Roteamento de cabos do módulo do sensor de vazamento da GPU frontal
Figura 4. Roteamento de cabos do módulo do sensor de vazamento da GPU frontal
| Cabo | No | Para |
|---|---|---|
| 1 Cabo do módulo do sensor de vazamento da GPU frontal | Módulo do sensor de vazamento da GPU frontal | Placa de interposição da PSU: conector do módulo do sensor de vazamento da GPU frontal (FAN2 LEAK2) |
Atenção
Não coloque os cabos do sensor nas extremidades direita e esquerda do coletor.
Roteamento de cabos do módulo do sensor de vazamento da GPU traseira
Figura 5. Roteamento de cabos do módulo do sensor de vazamento da GPU traseira
| Cabo | No | Para |
|---|---|---|
| 1 Cabo do módulo do sensor de vazamento da GPU traseira | Módulo do sensor de vazamento da GPU traseira | Placa de interposição da PSU: conector do módulo do sensor de vazamento da GPU traseira (FAN1 LEAK1) |
Roteamento de cabos do módulo do sensor de vazamento Lenovo Processor Neptune® Core Module
Nota
Para melhor organização do cabo, é necessário instalar as mangueiras e o módulo do sensor de vazamento em um suporte designado e verificar se o módulo está preso nas presilhas do suporte. Use a ilustração a seguir ou Instalar o Lenovo Processor Neptune® Core Module para obter detalhes.
Figura 6. Roteamento de cabos do módulo do sensor de vazamento Processor Neptune® Core Module
| Cabo | No | Para |
|---|---|---|
| 1 Cabo do módulo do sensor de vazamento Processor Neptune® Core Module | Módulo do sensor de vazamento Processor Neptune® Core Module | Placa-mãe: conector do módulo do sensor de vazamento Processor Neptune® Core Module (OUTLET TEMP SENSOR) |
Nota
Gerencie o cabo do sensor redundante na presilha de cabos, conforme ilustrado.
