Roteamento de cabos da placa de interposição de PSU

Use esta seção para entender o roteamento de cabos da placa de interposição de PSU.

Nota
  • Conexões entre conectores; 11, 22, 33, ... nn
  • Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.
Atenção
Observe rigorosamente as instruções a seguir para evitar danificar os soquetes de cabo na placa-mãe. Qualquer dano nos soquetes do cabo pode requerer a substituição da placa-mãe.
  • Conecte os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.

  • Para desconectar os cabos da placa-mãe, faça o seguinte:
    1. Pressione e segure todas as travas, abas de liberação ou travas nos conectores de cabo para liberar os conectores de cabo.

    2. Remova os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.
      Nota
      Os conectores de cabo podem ser diferentes dos exibidos na ilustração, mas o procedimento de remoção é o mesmo.






Roteamento de cabos da placa de interposição de PSU para a placa de distribuição de energia

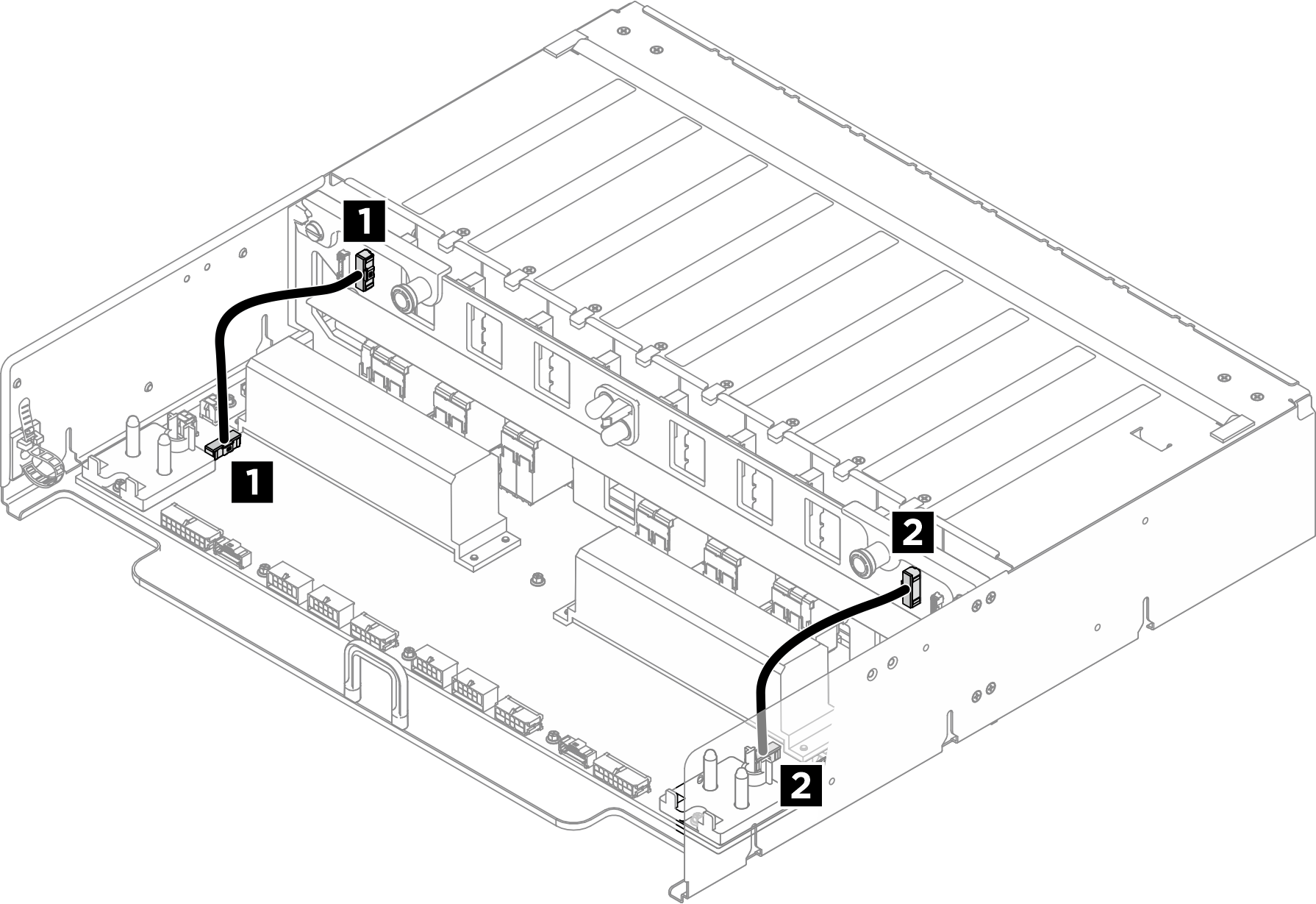

Figura 1. Roteamento de cabos da placa de interposição de PSU para a placa de distribuição de energia
PSU interposer to power distribution board cable routing
CaboNoPara
1Placa de interposição de PSU: conector lateral da placa de distribuição de energia 1 (PDB SB1)Placa de distribuição de energia: conector lateral da placa de interposição de PSU 1 (PIB SB1)
2Placa de interposição de PSU: conector lateral da placa de distribuição de energia 2 (PDB SB2)Placa de distribuição de energia: conector lateral da placa de interposição de PSU 2 (PIB SB2)

Roteamento de cabos da placa de interposição de PSU para a placa-mãe

Figura 2. Roteamento de cabos da placa de interposição de PSU para a placa-mãe
PSU interposer to system board cable routing
CaboNoPara
1Placa de interposição de PSU: Conector de energia da placa-mãe (MB PWR)1 Placa-mãe: conector PDB_0V (PSU_GND) (cabo preto)
22 Placa-mãe: conector PDB_P12V (PSU_P12V) (cabo vermelho)
aVista do complexo de PDB e GPU
bVista do complexo de CPU
Nota
  • Ao rotear pelas guias de cabos no chassi complexo da CPU, mantenha o cabo do painel de diagnóstico integrado e o cabo de gerenciamento de GPU na parte superior dos cabos de alimentação e mantenha-os paralelos entre si. Conforme ilustrado em b.
  • Não coloque os cabos de alimentação nas extremidades direita e esquerda do coletor. Conforme ilustrado em a.
