Instradamento dei cavi dell'interposer PSU
Utilizzare questa sezione per comprendere l'instradamento dei cavi dell'interposer PSU.
In base alla posizione, selezionare il piano di instradamento corrispondente:
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.
Attenzione
Attenersi scrupolosamente alle istruzioni riportate di seguito per evitare di danneggiare i socket dei cavi sulla scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione della scheda di sistema.
Collegare i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.
- Per scollegare i cavi dalla scheda di sistema, procedere nel modo seguente:
Tenere premuti tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi per rilasciare i connettori dei cavi.
- Rimuovere i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.NotaI connettori dei cavi potrebbero avere un aspetto diverso da quelli presenti nell'illustrazione, ma la procedura di rimozione è identica.
Instradamento dei cavi dall'interposer PSU alla scheda di distribuzione dell'alimentazione

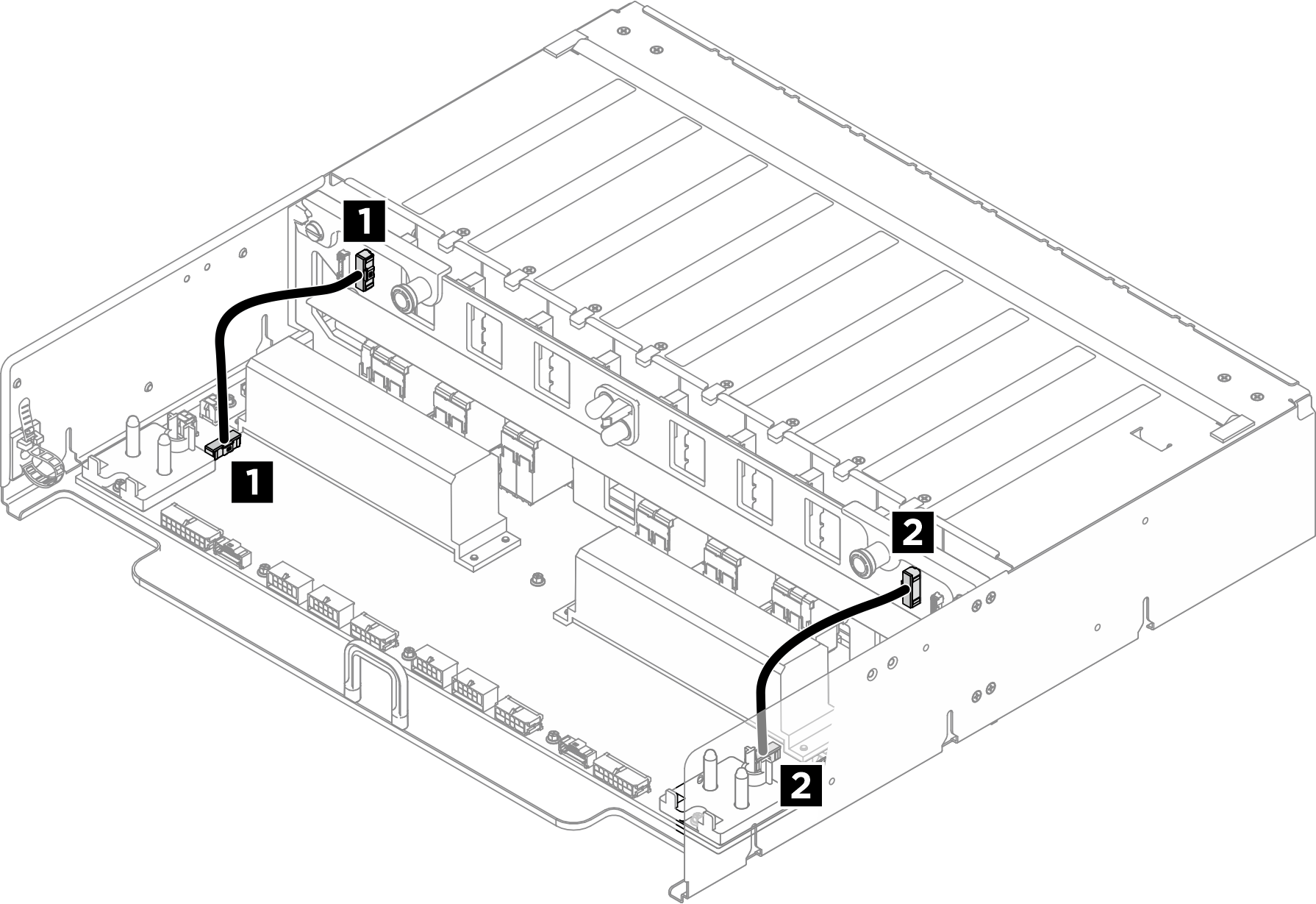

Figura 1. Instradamento dei cavi dall'interposer PSU alla scheda di distribuzione dell'alimentazione
| Cavo | Da | A |
|---|---|---|
| 1 | Interposer PSU: Connettore laterale 1 della scheda di distribuzione dell'alimentazione (PDB SB1) | Scheda di distribuzione dell'alimentazione: Connettore laterale 1 dell'interposer PSU (PIB SB1) |
| 2 | Interposer PSU: Connettore laterale 2 della scheda di distribuzione dell'alimentazione (PDB SB2) | Scheda di distribuzione dell'alimentazione: Connettore laterale 2 dell'interposer PSU (PIB SB2) |
Instradamento dei cavi dall'interposer PSU alla scheda di sistema
Figura 2. Instradamento dei cavi dall'interposer PSU alla scheda di sistema
| Cavo | Da | A |
|---|---|---|
| 1 | Interposer PSU: Connettore di alimentazione della scheda di sistema (MB PWR) | 1 Scheda di sistema: Connettore PDB_0V (PSU_GND) (cavo nero) |
| 2 | 2 Scheda di sistema: Connettore PDB_P12V (PSU_P12V) (cavo rosso) |
| a | Vista dal complesso PDB e GPU |
| b | Vista dal complesso CPU |
Nota
- Quando si esegue l'instradamento attraverso le guide per i cavi sullo chassis complesso CPU, tenere il cavo del pannello di diagnostica integrato e il cavo di gestione della GPU sopra i cavi di alimentazione e paralleli tra loro, Come illustrato nella figura b.
- Assicurarsi di non posizionare i cavi di alimentazione sulle estremità destra e sinistra del collettore, Come illustrato nella figura a.
