Instradamento dei cavi del backplane dell'unità da 2,5"
Utilizzare questa sezione per comprendere l'instradamento dei cavi del backplane dell'unità da 2,5".
In base alla posizione del backplane dell'unità, selezionare il piano di instradamento corrispondente:
Al termine dell'instradamento, raggruppare i cavi con le fascette corrispondenti alla relativa posizione:
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.
Instradamento dei cavi del backplane dell'unità anteriore da 2,5"
Figura 1. Instradamento dei cavi di segnale del backplane dell'unità anteriore da 2,5"
| Cavo | Da | A | Etichetta |
|---|---|---|---|
| 1 | Backplane 1: Connettore NVMe 0-1 | Scheda dello switch PCIe: Connettore NVMe 1 (NVME1) |
|
| 2 | Backplane 1: Connettore NVMe 2-3 | Scheda dello switch PCIe: Connettore NVMe 3 (NVME3) |
|
| 3 | Backplane 2: Connettore NVMe 0-1 | Scheda dello switch PCIe: Connettore NVMe 5 (NVME5) |
|
| 4 | Backplane 2: Connettore NVMe 2-3 | Scheda dello switch PCIe: Connettore NVMe 7 (NVME7) |
|
Nota
Premere i cavi di segnale del backplane dell'unità da 2,5" sulla scheda per tenerli lontani dai dissipatori di calore.

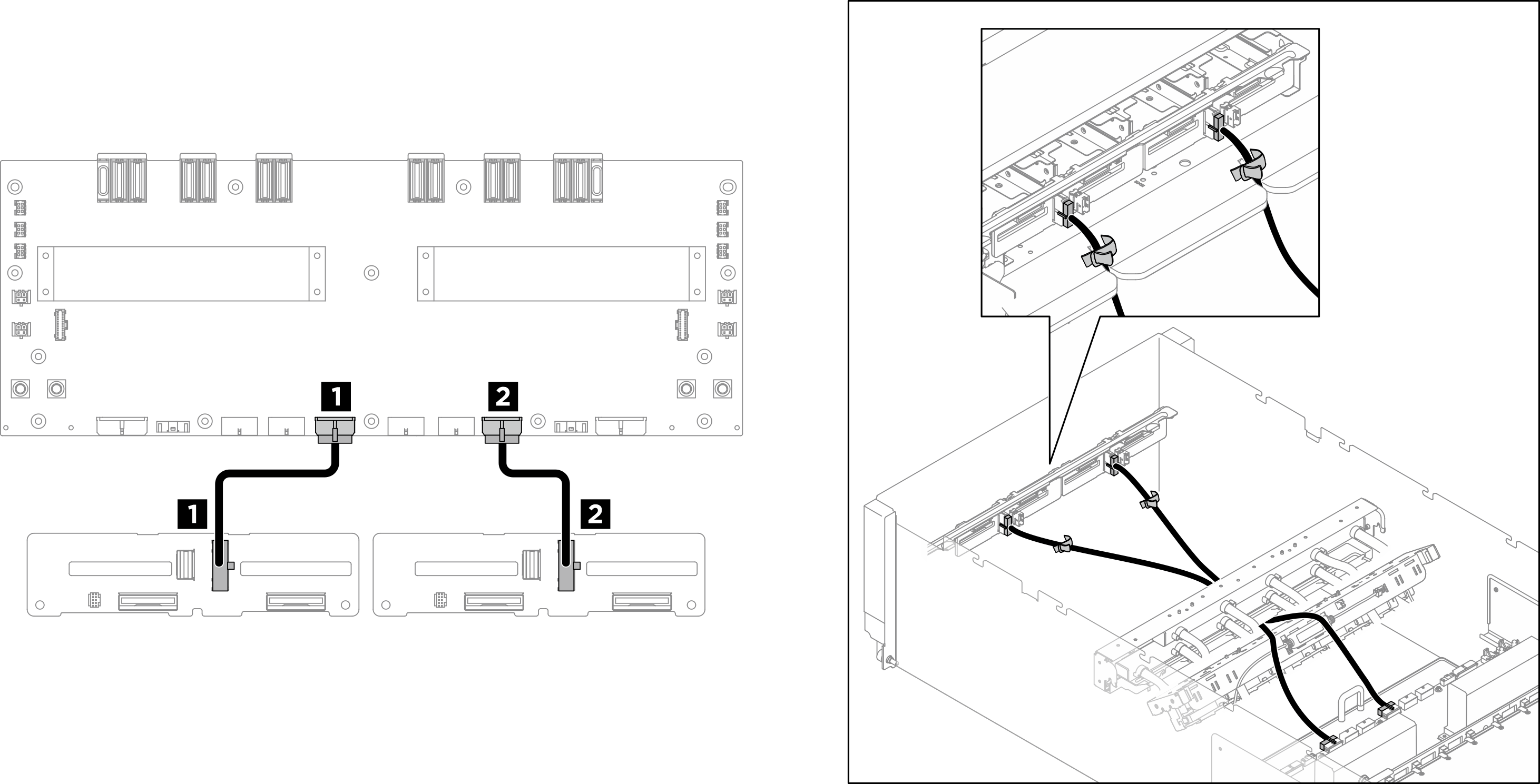

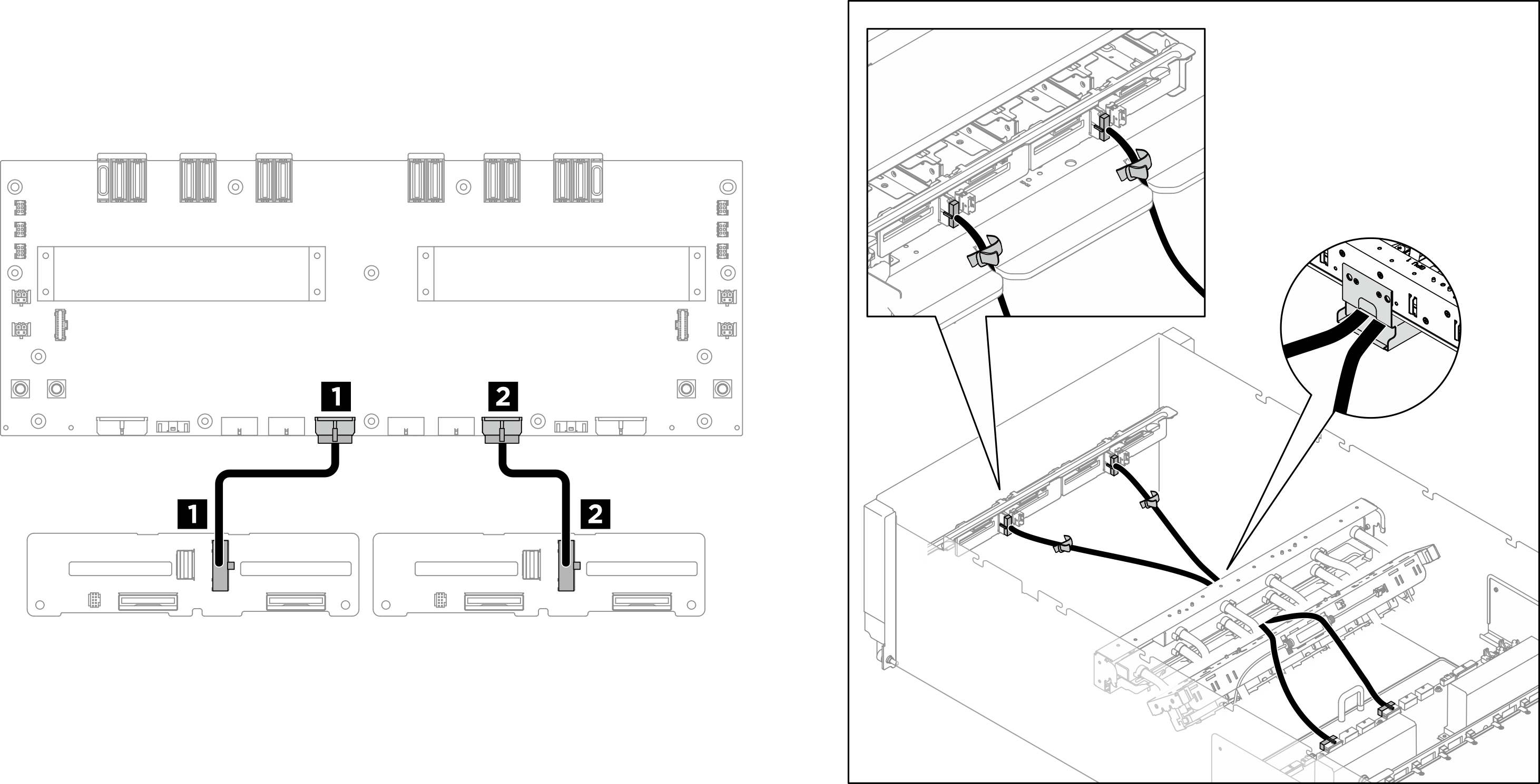

Figura 2. Instradamento dei cavi di alimentazione del backplane dell'unità anteriore da 2,5"
| Cavo | Da | A | Etichetta |
|---|---|---|---|
| 1 | Backplane 1: Connettore di alimentazione | Scheda di distribuzione dell'alimentazione: Connettore di alimentazione del backplane 1 (BP1 PWR) |
|
| 2 | Backplane 2: Connettore di alimentazione | Scheda di distribuzione dell'alimentazione: Connettore di alimentazione del backplane 2 (BP2 PWR) |
|
Nota
Instradare i cavi di alimentazione del backplane dell'unità da 2,5" attraverso il fermacavo della GPU, come illustrato.
Instradamento dei cavi del backplane dell'unità posteriore da 2,5"
Figura 3. Instradamento dei cavi del backplane dell'unità posteriore da 2,5"
| Cavo | Da | A | Etichetta |
|---|---|---|---|
| 1 | Backplane 1: Connettore NVMe 2-3 | Scheda di sistema: Connettore MCIO 4A (MCIO4A) |
|
| 2 | Backplane 2: Connettore di alimentazione | Scheda di sistema: Connettore di alimentazione del backplane (BP PWR/SIG 2) |
|
| 3 | Backplane 2: Connettore NVMe 0-1 | Scheda di sistema: Connettore MCIO 4B (MCIO4B) |
|
Dopo aver terminato
Figura 4. Fissaggio dei cavi con le fascette
Raggruppamento dei cavi sul lato del backplane dell'unità anteriore
Dividere i cavi di segnale e di alimentazione del backplane dell'unità, il cavo di gestione della GPU, i cavi del modulo I/O anteriore e il cavo del pannello di diagnostica integrato in quattro gruppi e fissarli con le fascette come illustrato.
| Bundle | Cavo | Connettore |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
Raggruppamento dei cavi collegati alla scheda dello switch PCIe
Dividere i cavi collegati alla scheda dello switch PCIe in sei gruppi e fissarli con le fascette alla barra trasversale.
| Bundle | Cavo | Connettore (sulla scheda dello switch PCIe) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
| 5 |
|
|
| 6 |
|
|
