Instradamento dei cavi della scheda di base GPU
Utilizzare questa sezione per comprendere l'instradamento dei cavi della scheda di base GPU.
In base alla GPU installata, selezionare il piano di instradamento corrispondente:
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti siano instradati correttamente attraverso le apposite guide.
Instradamento dei cavi della scheda di base GPU H100/H200

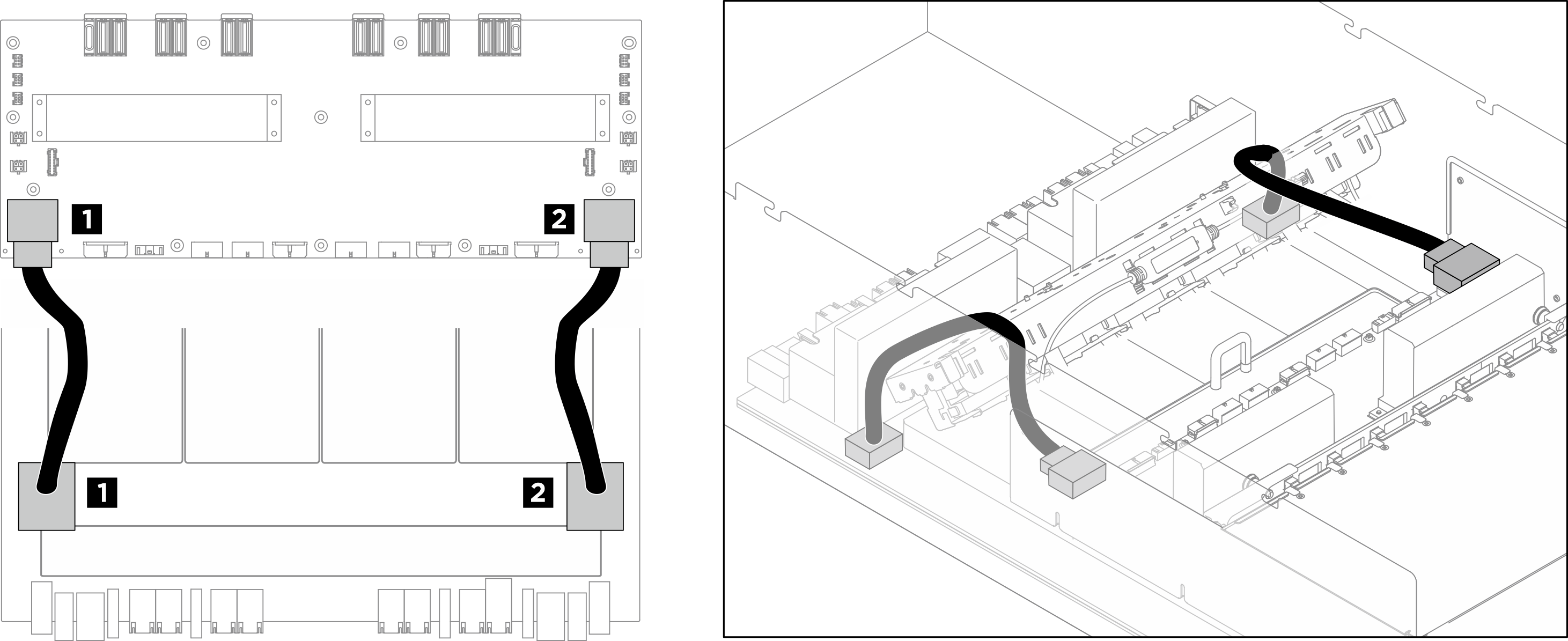

Figura 1. Instradamento dei cavi della scheda di base GPU H100/H200
| Cavo | Da | A |
|---|---|---|
| 1 | Scheda base della GPU: Connettore di alimentazione sinistro | Scheda di distribuzione dell'alimentazione: Connettore di alimentazione della scheda di base GPU sinistro (GPU PWR) |
| 2 | Scheda base della GPU: Connettore di alimentazione destro | Scheda di distribuzione dell'alimentazione: Connettore di alimentazione della scheda di base GPU destro (GPU PWR) |
Instradamento dei cavi della scheda di base GPU B200

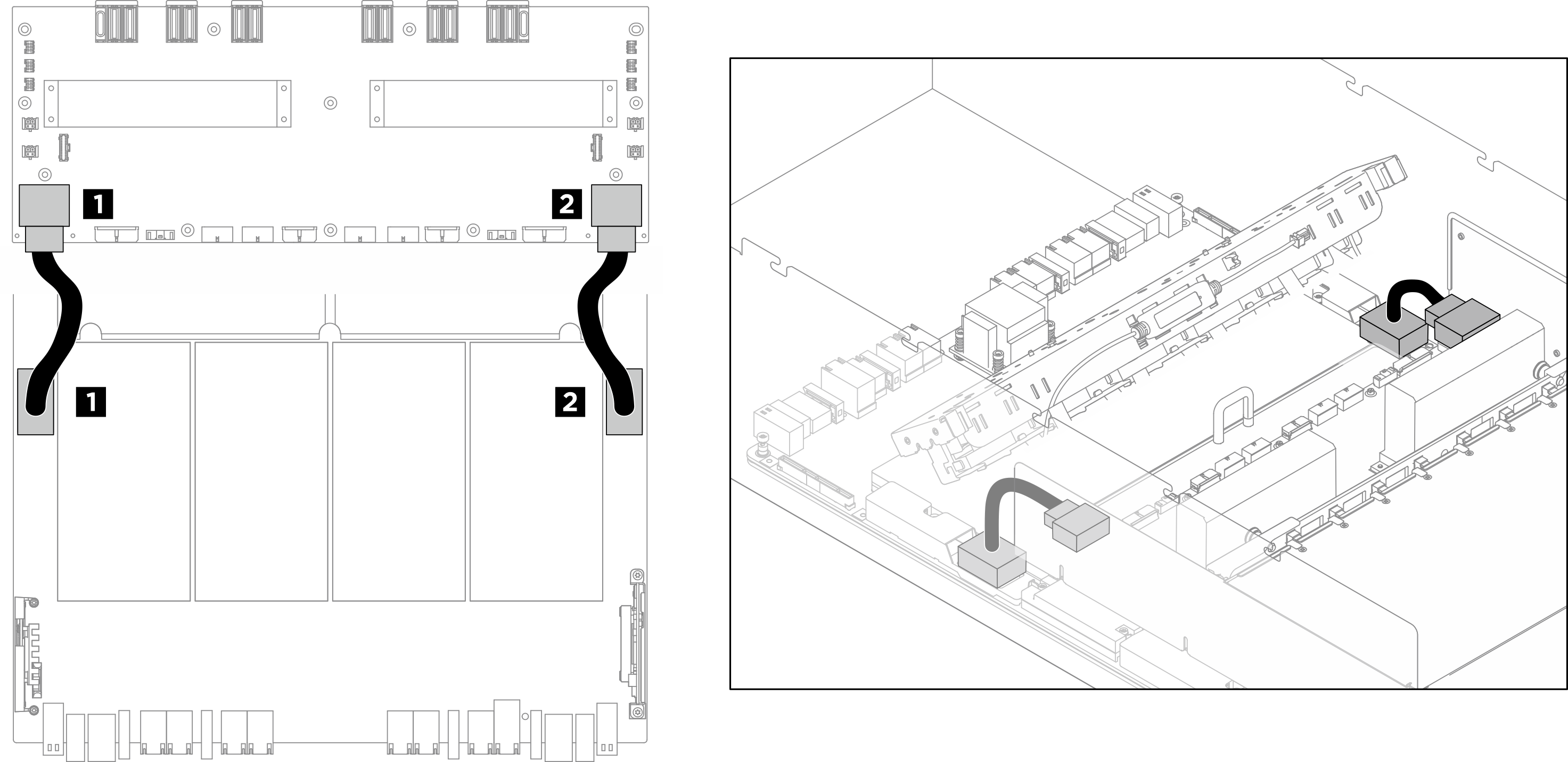

Figura 2. Instradamento dei cavi della scheda di base GPU B200
| Cavo | Da | A |
|---|---|---|
| 1 | Scheda base della GPU: Connettore di alimentazione sinistro | Scheda di distribuzione dell'alimentazione: Connettore di alimentazione della scheda di base GPU sinistro (GPU PWR) |
| 2 | Scheda base della GPU: Connettore di alimentazione destro | Scheda di distribuzione dell'alimentazione: Connettore di alimentazione della scheda di base GPU destro (GPU PWR) |
