Kabelführung für GPU-Baseboard

Verwenden Sie diesen Abschnitt, um die Kabelführung für das GPU-Baseboard zu verstehen.

Wählen Sie je nach installierter GPU den entsprechenden Kabelführungsplan aus:
Anmerkung
  • Verbindungen zwischen Anschlüssen: 11, 22, 33, … nn
  • Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.

Kabelführung für H100/H200 GPU-Baseboard

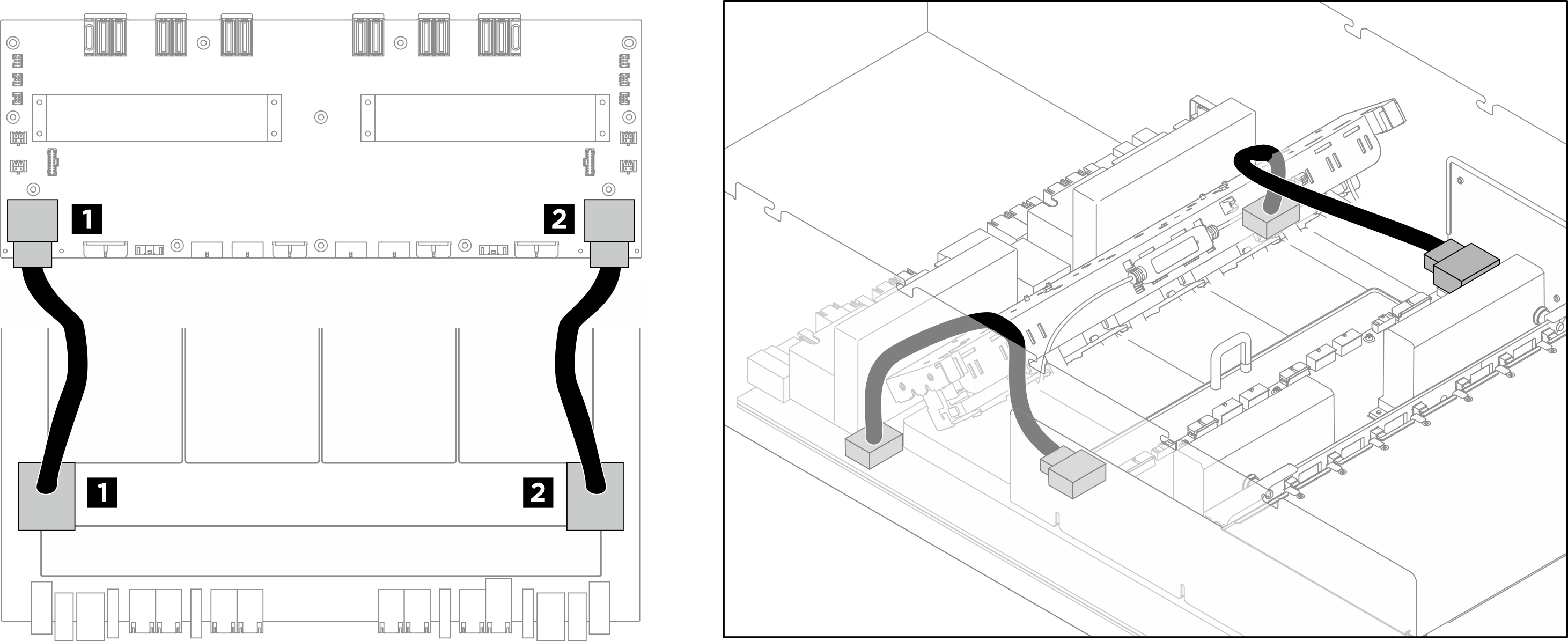

Abbildung 1. Kabelführung für H100/H200 GPU-Baseboard
H100/H200 GPU baseboard cable routing
KabelVomZu
1GPU-Baseboard: Linker NetzteilanschlussStromversorgungsplatine: Linker Netzteilanschluss für GPU-Baseboard (GPU PWR)
2GPU-Baseboard: Rechter NetzteilanschlussStromversorgungsplatine: Rechter Netzteilanschluss für GPU-Baseboard (GPU PWR)

Kabelführung für B200 GPU-Baseboard

Abbildung 2. Kabelführung für B200 GPU-Baseboard
B200 GPU baseboard cable routing
KabelVomZu
1GPU-Baseboard: Linker NetzteilanschlussStromversorgungsplatine: Linker Netzteilanschluss für GPU-Baseboard (GPU PWR)
2GPU-Baseboard: Rechter NetzteilanschlussStromversorgungsplatine: Rechter Netzteilanschluss für GPU-Baseboard (GPU PWR)
