Kabelführung der Rückwandplatine für 2,5‑Zoll-Laufwerke
Verwenden Sie diesen Abschnitt, um die Kabelführung für die Rückwandplatine für 2,5‑Zoll‑Laufwerke zu verstehen.
Wählen Sie je nach Position der Rückwandplatine für Laufwerke den entsprechenden Kabelführungsplan aus:
Nachdem Sie mit der Kabelführung fertig sind, bündeln Sie die Kabel entsprechend ihrer Position mit Kabelbindern:
Anmerkung
- Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
- Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.
Kabelführung der Rückwandplatine für vordere 2,5‑Zoll-Laufwerke
Abbildung 1. Signalkabelführung der Rückwandplatine für vordere 2,5‑Zoll-Laufwerke
| Kabel | Von | Zu | Etikett |
|---|---|---|---|
| 1 | Rückwandplatine 1: NVMe-Anschluss 0-1 | PCIe-Switch-Platine: NVMe-Anschluss 1 (NVME1) |
|
| 2 | Rückwandplatine 1: NVMe-Anschluss 2-3 | PCIe-Switch-Platine: NVMe-Anschluss 3 (NVME3) |
|
| 3 | Rückwandplatine 2: NVMe-Anschluss 0-1 | PCIe-Switch-Platine: NVMe-Anschluss 5 (NVME5) |
|
| 4 | Rückwandplatine 2: NVMe-Anschluss 2-3 | PCIe-Switch-Platine: NVMe-Anschluss 7 (NVME7) |
|
Anmerkung
Drücken Sie die Signalkabel der Rückwandplatine für 2,5-Zoll-Laufwerke nach unten auf die Platine, um sie von den Kühlkörpern fernzuhalten.

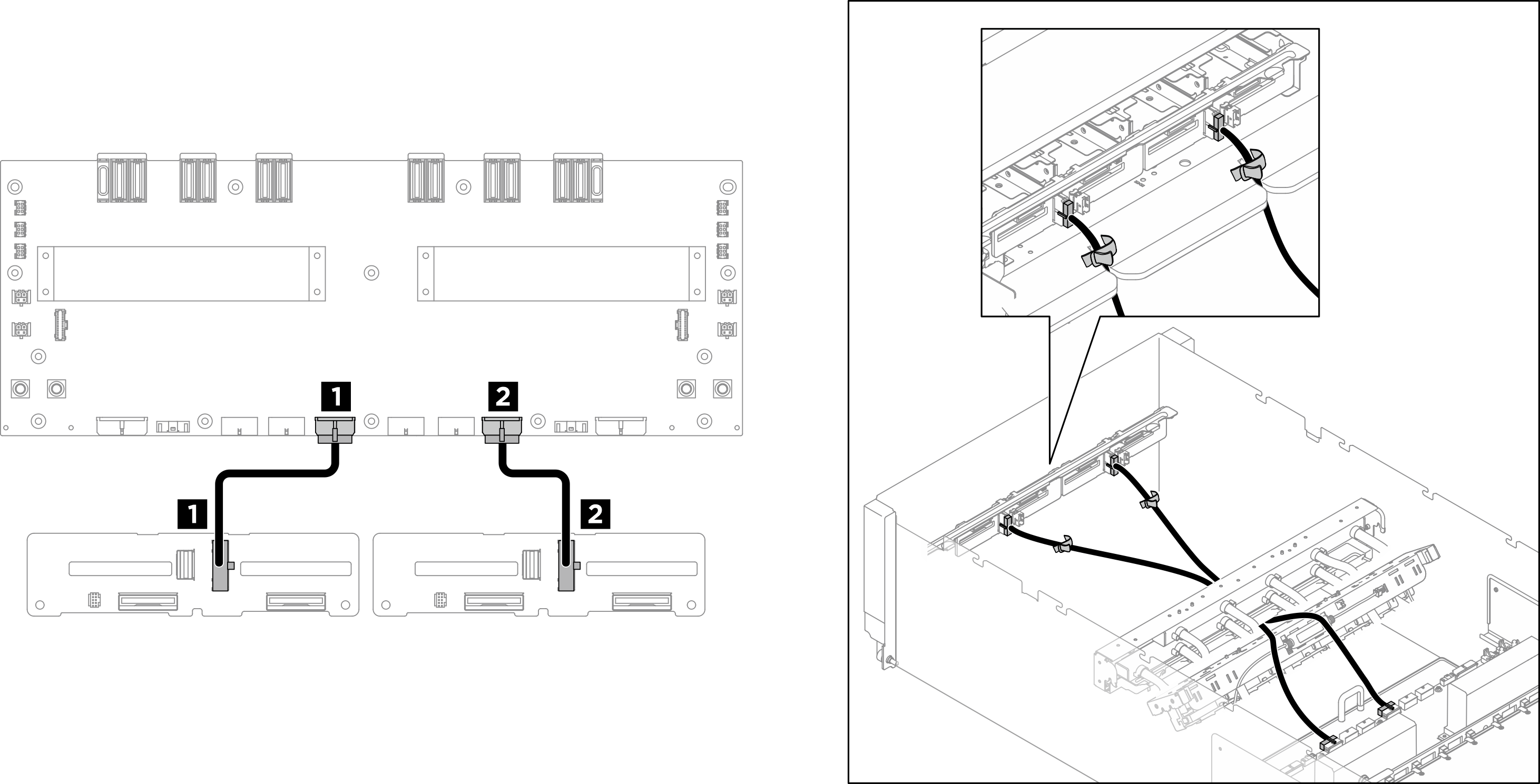

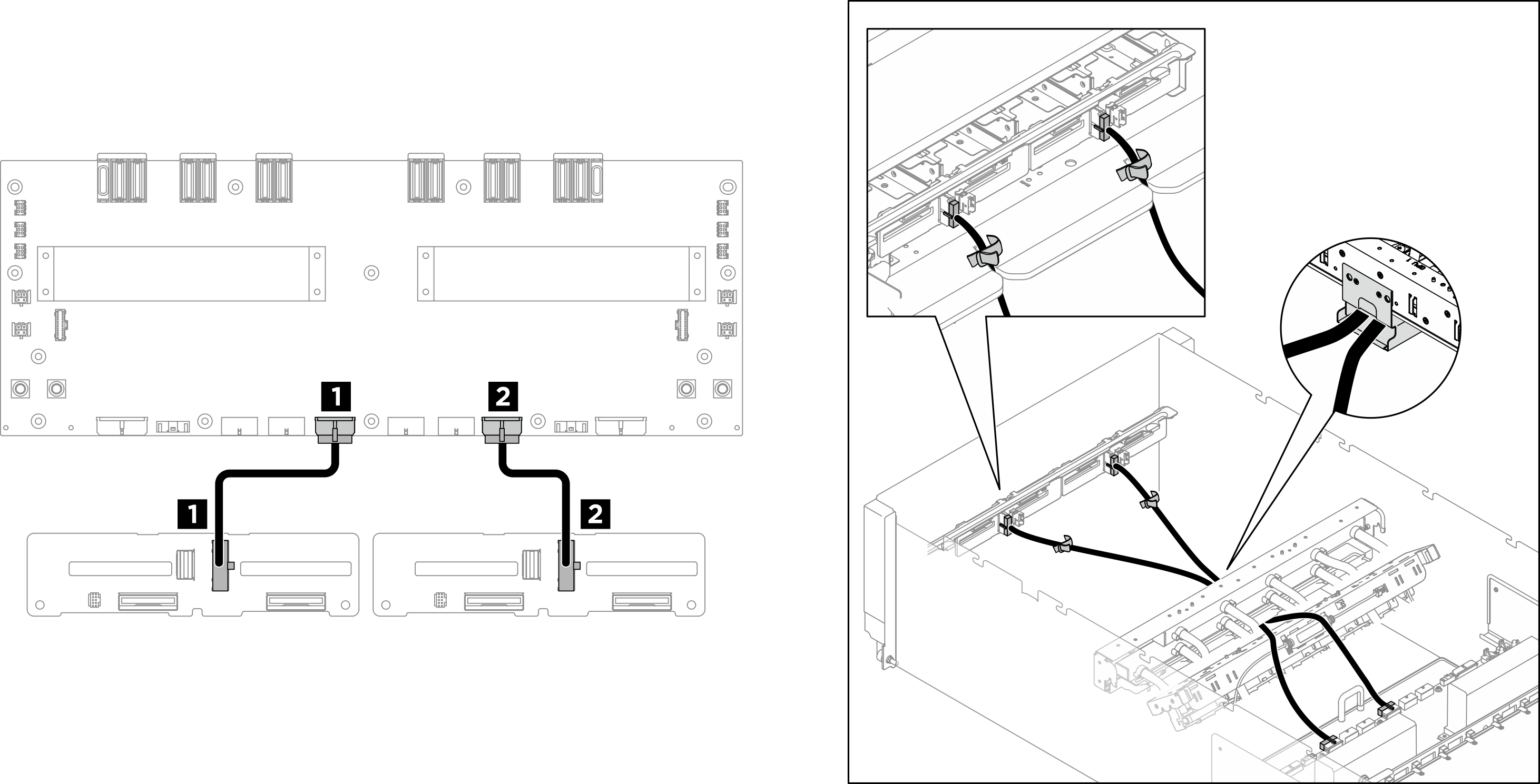

Abbildung 2. Netzkabelführung der Rückwandplatine für vordere 2,5‑Zoll-Laufwerke
| Kabel | Von | Zu | Etikett |
|---|---|---|---|
| 1 | Rückwandplatine 1: Netzteilanschluss | Stromversorgungsplatine: Stromanschluss der Rückwandplatine 1 (BP1 PWR) |
|
| 2 | Rückwandplatine 2: Netzteilanschluss | Stromversorgungsplatine: Stromanschluss der Rückwandplatine 2 (BP2 PWR) |
|
Anmerkung
Führen Sie die Netzkabel der Rückwandplatine für 2,5-Zoll-Laufwerke wie dargestellt durch den GPU-Kabelhalter.
Kabelführung der Rückwandplatine für hintere 2,5‑Zoll-Laufwerke
Abbildung 3. Kabelführung der Rückwandplatine für hintere 2,5‑Zoll-Laufwerke
| Kabel | Von | Zu | Etikett |
|---|---|---|---|
| 1 | Rückwandplatine 1: NVMe-Anschluss 2-3 | Systemplatine: MCIO-Anschluss 4A (MCIO4A) |
|
| 2 | Rückwandplatine 2: Netzteilanschluss | Systemplatine: Netzteilanschluss der Rückwandplatine (BP PWR/SIG 2) |
|
| 3 | Rückwandplatine 2: NVMe-Anschluss 0-1 | Systemplatine: MCIO-Anschluss 4B (MCIO4B) |
|
Nach dieser Aufgabe
Abbildung 4. Sichern von Kabeln mit Kabelbindern
Kabel an der Seite der vorderen Rückwandplatine für Laufwerk bündeln
Teilen Sie die Signal- und Netzkabel der Rückwandplatine für Laufwerke, das GPU-Verwaltungskabel, die Kabel des E/A-Moduls an der Vorderseite und das Kabel der integrierten Diagnoseanzeige in vier Bündel auf und befestigen Sie sie wie dargestellt mit Kabelbindern.
| Bündel | Kabel | Anschluss |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
Kabel bündeln, die mit der PCIe-Switch-Platine verbunden sind
Teilen Sie die an die PCIe-Switch-Platine angeschlossenen Kabel in sechs Bündel auf und befestigen Sie sie mit Kabelbindern an der Querstrebe.
| Bündel | Kabel | Anschluss (auf PCIe-Switch-Platine) |
| 1 |
|
|
| 2 |
|
|
| 3 |
|
|
| 4 |
|
|
| 5 |
|
|
| 6 |
|
|
