PSU-Interposerkabelführung

In diesem Abschnitt wird die Kabelführung für den PSU-Interposer beschrieben.

Wählen Sie je nach Position den entsprechenden Kabelführungsplan aus:
Anmerkung
  • Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
  • Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.
Achtung
Beachten Sie unbedingt die folgenden Anweisungen, um eine Beschädigung der Kabelbuchsen auf der Systemplatine zu vermeiden. Bei einer Beschädigung der Kabelbuchsen muss ggf. die Systemplatine ersetzt werden.

  • Verbinden Sie die Kabelstecker vertikal oder horizontal entsprechend der Ausrichtung der jeweiligen Kabelbuchse und vermeiden Sie dabei jegliche Neigung.

  • Gehen Sie wie folgt vor, um die Kabel von der Systemplatine abzuziehen:

    1. Halten Sie alle Verriegelungen, Entriegelungslaschen oder Verschlüsse an den Kabelsteckern gedrückt, um die Kabelstecker zu lösen.

    2. Ziehen Sie die Kabelanschlüsse vertikal oder horizontal entsprechend der Ausrichtung der zugehörigen Kabelbuchsen heraus, ohne sie zu verkanten.
      Anmerkung
      Die Kabelanschlüsse sehen möglicherweise anders als in der Abbildung aus, aber das Verfahren zum Entfernen ist das gleiche.






Kabelführung zwischen PSU-Interposer und Stromversorgungsplatine​

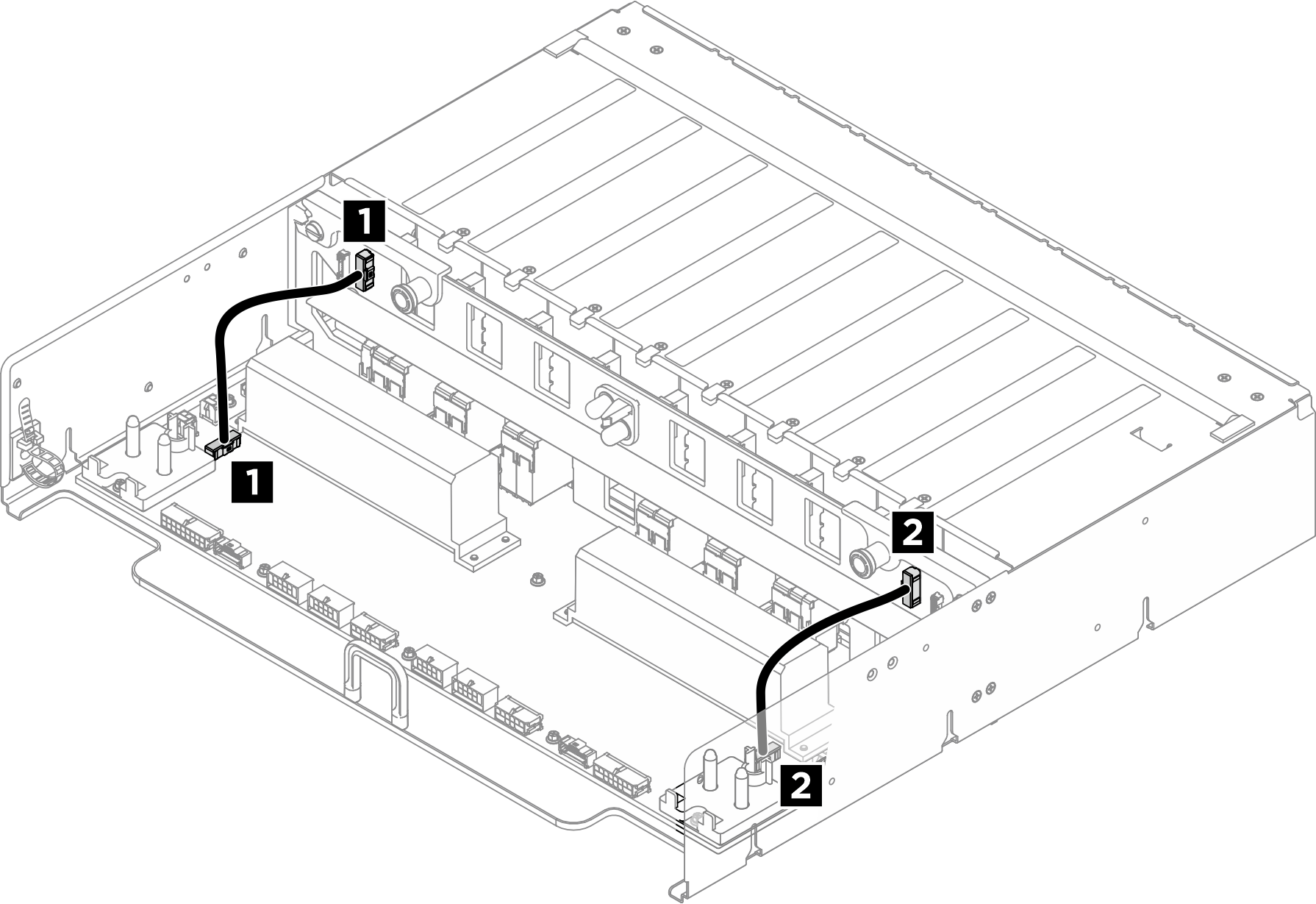

Abbildung 1. Kabelführung zwischen PSU-Interposer und Stromversorgungsplatine
PSU interposer to power distribution board cable routing
KabelVomBis
1PSU-Interposer: Seitenbandanschluss 1 der Stromversorgungsplatine (PDB SB1)Stromversorgungsplatine: PSU-Interposer-Seitenbandanschluss 1 (PIB SB1)
2PSU-Interposer: Seitenbandanschluss 2 der Stromversorgungsplatine (PDB SB2)Stromversorgungsplatine: PSU-Interposer-Seitenbandanschluss 2 (PIB SB2)

Kabelführung zwischen PSU-Interposer und Systemplatine​

Abbildung 2. Kabelführung zwischen PSU-Interposer und Systemplatine
PSU interposer to system board cable routing
KabelVomBis
1PSU-Interposer: Netzteilanschluss der Systemplatine (MB PWR)1 Systemplatine: PDB_0V-Anschluss (PSU_GND) (schwarzes Kabel)
22 Systemplatine: PDB_P12V-Anschluss (PSU_P12V) (rotes Kabel)
aAnsicht vom PDB- und GPU-Komplex
bAnsicht vom CPU-Komplex
Anmerkung
  • Halten Sie das Kabel der integrierten Diagnoseanzeige und das GPU-Verwaltungskabel beim Verlegen durch die Kabelführungen des CPU-Komplexes parallel zueinander über den Netzkabeln. (siehe b).
  • Achten Sie darauf, die Netzkabel nicht am rechten und linken Ende der Leitung zu platzieren (siehe a).
