Cheminement des câbles de l’interposeur du PSU

La présente section vous permet de comprendre le cheminement des câbles de l’interposeur du PSU.

En fonction de l’emplacement, sélectionnez le plan de cheminement correspondant :
Remarque
  • Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
  • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles.
Avertissement
Respectez scrupuleusement les instructions suivantes pour éviter d’endommager les sockets de câble de la carte mère. S’ils sont endommagés, vous devrez peut-être remplacer la carte mère.

  • Branchez les connecteurs de câble à la verticale ou à l’horizontale selon les orientations des prises de câble correspondantes, en évitant toute inclinaison.

  • Pour débrancher les câbles de la carte mère, procédez comme suit :

    1. Appuyez et maintenez enfoncés tous les loquets, pattes de déverrouillage ou verrous sur les connecteurs de câble pour les libérer.

    2. Retirez les connecteurs de câble à la verticale ou à l’horizontale selon les orientations des prises de câble correspondantes, en évitant toute inclinaison.
      Remarque
      Les connecteurs de câble peuvent sembler différents de ceux de l’illustration, mais la procédure de retrait est identique.






Cheminement des câbles de l’interposeur du PSU vers le tableau de distribution​

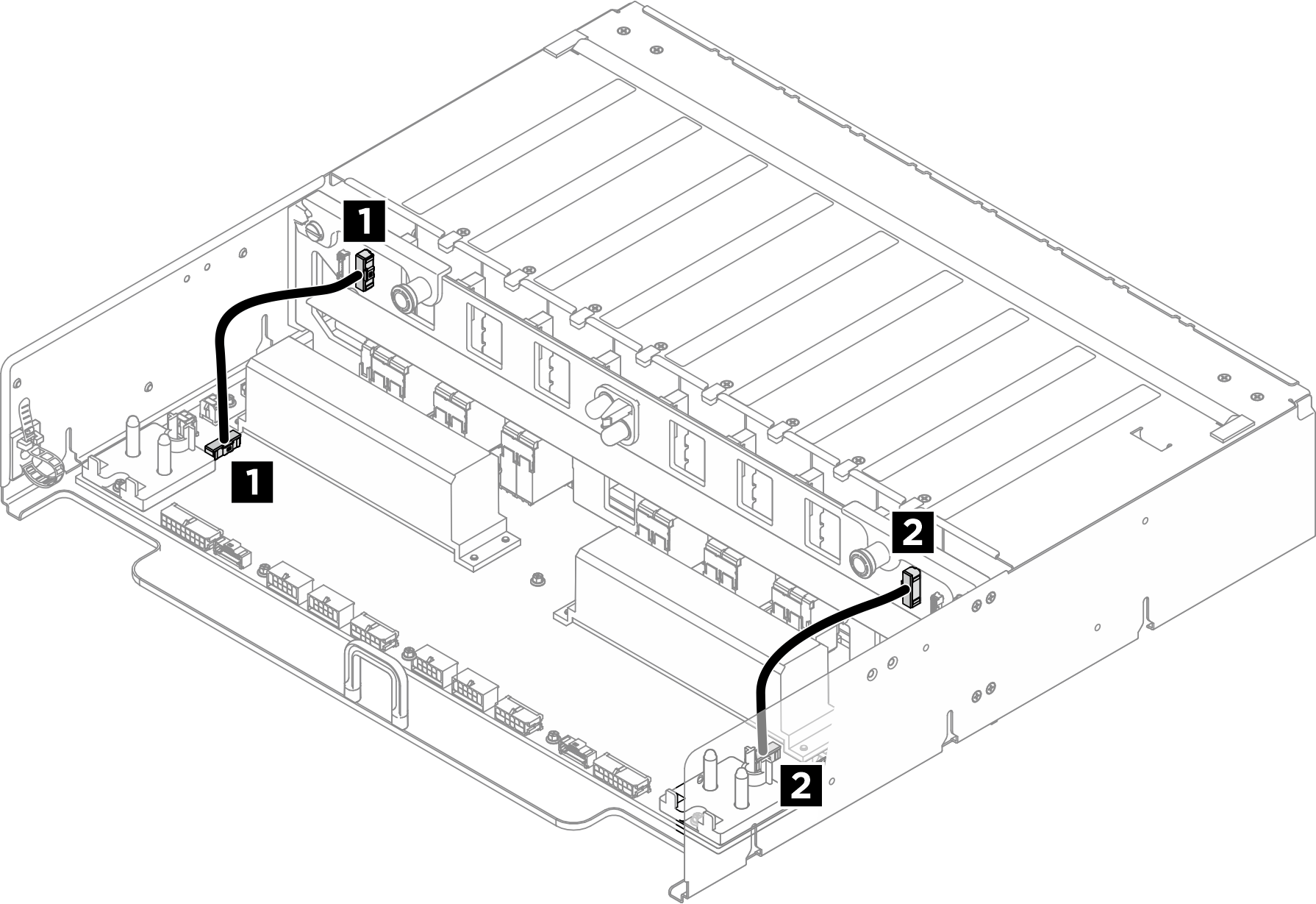

Figure 1. Cheminement des câbles de l’interposeur du PSU vers le tableau de distribution
PSU interposer to power distribution board cable routing
CâbleÀ partir deVers
1Interposeur du PSU : connecteur 1 de bande latérale du tableau de distribution (PDB SB1)Tableau de distribution : connecteur 1 de bande latérale d’interposeur du PSU (PIB SB1)
2Interposeur du PSU : connecteur 2 de bande latérale du tableau de distribution (PDB SB2)Tableau de distribution : connecteur 2 de bande latérale d’interposeur du PSU (PIB SB2)

Cheminement des câbles de l’interposeur du PSU vers la carte mère​

Figure 2. Cheminement des câbles de l’interposeur du PSU vers la carte mère
PSU interposer to system board cable routing
CâbleÀ partir deVers
1Interposeur du bloc d’alimentation : Connecteur d’alimentation de la carte mère (MB PWR)1 Carte mère : connecteur PDB_0V (PSU_GND) (câble noir)
22 Carte mère : connecteur PDB_P12V (PSU_P12V) (câble rouge)
aVue depuis le PDB et le complexe GPU
bVue depuis le complexe UC
Remarque
  • Lors du cheminement des guide-câbles sur le châssis du complexe UC, gardez le câble du panneau de diagnostics intégré et le câble de gestion GPU au-dessus des cordons d’alimentation et maintenez-les parallèles les uns aux autres. Comme illustré en b.
  • Veillez à ne pas placer les cordons d’alimentation sur les extrémités droite et gauche du collecteur. Comme illustré en a.
